Как провести электропроводку в доме — пошаговая инструкция

Какой должна быть схема электропроводки в частном доме. Основные принципы и правила разводки. Образцы проектирования электрики для частного дома: разбор схем разводки на кухне, в гараже. Какой общей схемы стоит придерживаться. Частые ошибки проектирования и как их избежать. Полезное видео по составлению схем электропроводки

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Схема электропроводки для кухни

Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

  • розетки;
  • выключатели;
  • распределительные коробки;
  • осветительные устройства;
  • мощные бытовые приборы;
  • электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Галерея изображений

Фото из

Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем

При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено

Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см. Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см

Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см. Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых устройств – электроплит, кондиционеров, стиральных машин, других – предусматривают отдельные линии, защищаемые автоматическими выключателями, другими устройствами

Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей

Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены. По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см

Провода расположены параллельно или перпендикулярно полу/потолку

Угол поворота проводов строго прямой

Расстояние от электролинии до дверей и окон

Удаленность блока розеток от пола

Розеточные блоки для оргтехники и видеоаппаратуры

Индивидуальное электроснабжение мощных бытовых потребителей

Высота установки распределительного щита

Расположение электролиний относительно газовой трубы

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах устанавливают проходные выключатели.

Подсветка лестницы светодиодами

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Монтаж электропроводки своими руками

Строительство дома осуществляется в несколько этапов. К прокладке коммуникаций приступают после того как возведена коробка - стены и крыша. Монтаж проводки производят в соответствии с заранее составленной поэтапной схемой. Когда есть сомнения в собственных силах, нужно пригласить профессионала.Строительство дома осуществляется в несколько этапов. К прокладке коммуникаций приступают после того как возведена коробка – стены и крыша. Монтаж проводки производят в соответствии с заранее составленной поэтапной схемой. Когда есть сомнения в собственных силах, нужно пригласить профессионала.

Строительство дома осуществляется в несколько этапов. К прокладке коммуникаций приступают после того как возведена коробка – стены и крыша. Монтаж проводки производят в соответствии с заранее составленной поэтапной схемой. Когда есть сомнения в собственных силах, нужно пригласить профессионала.

Необходимо иметь простой набор инструментов и уметь с ними обращаться. Обязательным есть условие соблюдения техники безопасности.

Для работы понадобятся электрический и ручной инструмент и средства защиты:

  • угловая шлифовальная машина (болгарка);
  • штроборез для выбирания канавок в бетонных и кирпичных стенах;
  • перфоратор для бурения сквозных отверстий в стенах и выбора монтажных пазов и отверстий;
  • клещи для обжима проводов;
  • съемник изоляции для зачистки концов кабелей;
  • молоток, пассатижи, бокорезы;
  • отвертки, нож для работы с проводами;
  • надежная стремянка для монтажа светильников и люстр;
  • защитные рукавицы и респиратор, если планируется резка штроб.

Как влияет местоположения дачи на проводку?

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности. Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Электропроводка в частном доме своими руками пошаговое описаниеПодключение частного дома к электроопоре

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Способы соединения проводов и кабелей

соединение проводовЭлектричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.

Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Как выбрать кабель

Главная составляющая любого электрокабеля – жила, по которой проходит ток. Жилы изолированы друг от друга и помещены в общую оболочку. Они могут быть сплошными однопроволочными или скрученными из множества тонких проволочек, многопроволочными. Однопроволочные мало отличаются от многопроволочных по скорости передачи заряда, электрики смотрят на другие параметры: прочность и гибкость. Начинающие монтажники выбирают многопроволочные кабели, которые немного дороже, но они гибче, с ними проще работать и их крайне трудно повредить, тогда как однопроволочная жила в руках неопытного электрика перекусывается на раз-два. Еще: однопроволочные жилы непрочные: согнул их несколько раз, и они ломаются. Однопроволочные кабели проще зачистить и завести в клемму, но сейчас для многопроволочных жил есть специальные соединители и наконечники, которые собирают и фиксируют все проволочки перед соединением.

Жилы делают из меди или алюминия. В помещениях по действующим ПУЭ применяют проводку на основе меди, но в старых домах сохранилась алюминиевая проводка.


TrionixУчастник FORUMHOUSE

Менять медь на алюминий дешевле сейчас, а не после пожара.

Самая популярная классификация электропроводов – по количеству жил.

Почему необходима схема электропроводки

Чертеж является основой будущей электропроводки. С его помощью определяют места пролегания кабелей, установки розеток, осветительных систем. По готовому чертежу делают разметку поверхностей.

В дальнейшем схема может пригодиться при ремонте вышедших из строя компонентов сети.

Создание проекта — сложная задача, ее стоит поручить специалистам.

От правильности схемы зависит безопасность жильцов дома.

Разметка помещения

Разметка помещения

Для того чтоб выполнить разметку помещения Вам потребуется:

  1. обычный строительный уровень;Уровень
  2. водный или лазерный уровень;Лазерный уровень
  3. строительный карандаш;Карандаш
  4. отбивочная нить;Отбивочная нить
  5. рулетка. Рулетка

Первоначально с помощью лазерного нивелира (водного уровня) и рулетки отмечаем места установки розеток, выключателей. Далее с помощью строительного уровня или лазерного нивелира и карандаша (отбивки) размечаем с помощью строго горизонтальных линий спуски с потолка к розеткам и выключателям для последующего штробления.

С помощью лазерного нивелира отмечаем на потолке места прокладки кабель-проводниковой продукции для последующего монтажа креплений для гофры и прокладки кабелей.

Отмечаем место установки распределительной коробки, которое должно быть выбрано таким образом, чтоб затраты кабельно-проводниковой продукции были минимальными.

Важно! При разметке потолка учитывайте что в распределительную коробку будут сведены все кабеля от розеток и выключателей и вводные кабеля на розеточные группы и цепи освещения, поэтому при монтаже креплений для гофры необходимо просчитать сколько кабелей куда будут идти.

Как выбрать провода и кабели

Электрика в частном доме требует особой тщательности в подборе составляющих и последующем монтаже. Сеть в частном доме лучше создавать с помощью кабелей, а не проводов: их изоляция надежней. Для внутренней разводки потребуется обязательное заземление.

По материалу жилы в электрокабелях производят из алюминия или меди. Алюминий дешевле, но не так надежен, как медь, и более жесткий, поэтому используется намного реже. Важно учесть, что его не используют для прокладки электросети в деревянных домах. Медные проще сгибать и укладывать в короба и штробы, а сам материал характеризуется износостойкостью, высокой токо- и теплопроводностью. Такой провод способен выдерживать большие по сравнению с алюминиевым нагрузки.

Сечение жил кабеля определяют с учетом того, какая планируется на него нагрузка. Для этого используют таблицу. Двухжильные провода используют для освещения, трехжильные – для розеток, имеющих заземление.

Расчет жил кабеля

Кабели покрыты оболочкой. Материал оболочки и требования к ней имеют значение только для электроснабжения частного дома из дерева. Для деревянных построек обязательно используют двойную (ВВГ) и тройную (NYM) оболочку, ПВГ с дополнительным обозначением «нг», что значит «не поддерживает горение».

В домах, построенных из пожаробезопасных материалов, изоляция в проводах может быть любая. Единственным требованием в таком случае будет ее целостность. Трещины или повреждения делают кабель непригодным для работы. Более надежным вариантом будет кабель с усиленной защитой. Такой материал удачно берут для электропроводки в помещениях с повышенной влажностью.

Кабели и их разновидности

Для каждой группы потребителей существует свое оптимальное сечение:

  • розеточная группа: 2-2,5 мм2;
  • осветительные приборы: 1,3-1,5 мм2;
  • электроприборы с большой мощностью: от 4 мм2.

С наибольшим сечение будет вводной кабель, идущий от столба к электрическому щиту. Если последний находится снаружи, толщина кабеля должна составлять не менее 10-16 мм2.

Длина кабеля рассчитывается следующим образом: делают замеры участков с прямыми линиями и добавляют по обе стороны еще по 10-15 см. Если достаточно ориентировочной величины , площадь помещения умножают на два.

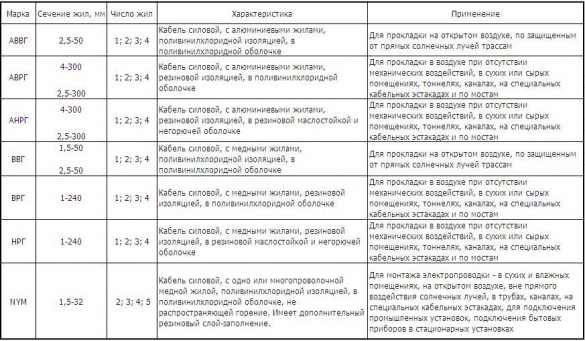

Виды кабелей

Способы соединения проводов

Соединение проводов осуществляется в распределительной коробке. Используют несколько несложных вариантов соединения:

  • скрутка: нужно зачистить на 4-5 см два провода, скрутить их между собой и накрыть колпачком из пластика. Колпачок служит дополнительной защитой и зажимом;
  • соединение пайкой: концы проводов запаиваются паяльником припоем. Этот метод самый надежный;
  • с помощью клеммных колодок: они позволяют соединять провода из разных металлов, например, медный и алюминиевый;
  • пружинными клеммами: отлично подходит для соединения проводов с различным количеством жил или с одинаковым, но разного сечения. Самый быстрый способ.

Иногда используется несколько способов одновременно, в рамках одной энергосети.

Соединение кабелей фото 1

Соединение кабелей фото 2

Проверка и ввод в эксплуатацию

Проверяют работоспособность смонтированной внутридомовой электросети специалисты электротехнической лаборатории. После испытаний выписывается протокол и выдается акт о результатах проверки. В случае, если проводка испытания не прошла, в акте укажут перечень недочетов, которые необходимо устранить. После их устранения проверка производится повторно.

Расчет материалов

Помимо того, что Вам необходимо подсчитать точное количество розеток, выключателей, установочных коробок, еще нужно позаботиться о длине провода на монтаж всей электропроводки в доме.

Обязательно приобретайте длину с запасом, иначе в процессе работы может возникнуть неприятность, когда до концевой точки Вам не хватит буквально 10-15 см.

Советуем Вам рассчитывать длину с учетом следующих правил:

  • Для установочных коробок к длине добавляем 10-15 см + глубина коробки.
  • Для монтажа светильников добавляем 10-20 см, в зависимости от того, какой будет установлен светильник. Подбирайте длину так, чтобы торчащий из потолка конец можно было спрятать в светильнике, но, и чтобы было удобно выполнить соединение.
  • К длине каждого отрезка добавляем 10-15 см для соединения проводов между собой.

О том, как рассчитать количество кабеля для электропроводки мы рассказывали в отдельной статье. Вариант для ленивых — площадь дома умножить на 2, это и будет нужна длина кабеля для домашней проводки.

Ввод электричества в дом

Заняться этим вопросом имеет смысл еще до начала строительства дома: получение ТУ на подключение к электросетям – дело небыстрое, затраченное на хождения по инстанциям время никто не вернет, иногда для этого лучше даже нанять специально обученного человека.

Для дома площадью до 150 кв.м. достаточно однофазного подключения до 15 кВт.


Smak13Участник FORUMHOUSE

Многие спрашивают, что лучше брать, три фазы или одну? Но это  зависит от эксплуатирующей организации. В Акте разграничения описывается тип ввода и единовременная выделенная мощность. Может быть 10 кВт/220в (1ф) или 10 кВт/380В (3ф). Обычная практика: если 10 кВт и выше – то 3 ф., если 5 кВт – 1 ф.

Энергетики занимаются проведением  электроэнергии до ЩУЭ (щит учета электроэнергии). ЩУЭ монтируют или прямо на фасаде дома, дальше забота домовладельца. Можно, сделав заземляющий контур, провести в дом кабель в заземленной металлической трубе, или, если от дома до ближайшей опоры ЛЭП более 25 метров, поставить промежуточную опору и смонтировать на ней ЩУЭ. Потом кабель ведут в дом по воздуху, или прокладывают в земле. Для этого используют специальный кабель ВБбШВнг, или ВВГнг в двойной гофре.

Нельзя проводить кабель ниже фундамента.

Недопустимые ошибки в электромонтаже

Про ошибки электриков я написал отдельную статью, поэтому дублировать здесь не буду.

Время выполнения и примерная стоимость работ

Размер затрачиваемых средств складывается из таких расходов, как:

  • монтаж электрощита — от 1100 руб.;
  • штробление бетонных стен — 112 руб. за пог. м, кирпичных — 100 руб. за пог. м;
  • укладка тонкого кабеля в канал — 30 руб. за пог. м;
  • фиксация толстого провода в штробе — до 55 руб. за пог. м;
  • подключение новых приборов учета к сети 220 В — 720 руб., 380 В — 1100 руб.

Примерная стоимость полной замены проводки в квартире или частном доме составляет 29-32 тыс. руб.

Где установить электрический щиток?

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

электрощит вмонтированный в стену

Электрощит

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • В. Назарова «Монтаж электропроводки и теплых полов» 2011
  • В. Новак «Справочник мастера-электрика» 2017
  • Бедин В. «Сам себе электрик» 2013
  • Кирюхин А. «Справочник домашнего электрика» 1996

Видео описание

Наглядно про подключение электропроводки на видео:

Распространенные ошибки

Возникновению аварийных ситуаций способствуют:

  1. Применение алюминиевых проводов. В жилых домах могут использоваться кабели из этого материала сечением не менее 16 кв. мм. Однако такие провода предназначены только для подведения электричества с улицы. Поэтому в помещении рекомендуется укладывать медные кабели.
  2. Отказ от гидроизоляции. Укладываемые в комнатах с повышенной влажностью линии должны быть тщательно защищены.
  3. Штробление недостаточно глубоких каналов. Такая ошибка осложняет процесс нанесения штукатурки. Штроба должна иметь глубину не менее 2,5 см.
