Какой принцип работы у правильного сэндвич-дымохода

Дело в том, что дымовые газы, выходящие из печи, камина или котла в дымоход, содержат в себе много влаги. Изначально она берется из дров, из воздуха, поступающего на горение. Внутри топки эта влага превращается в пар и, вперемешку с продуктами горения, удаляется через дымоход.

Поднимаясь по дымоходу дымовые газы охлаждаются и могут достигнуть “точки росы” – температуры, при которой пар вновь превращается в воду. Это черевато тем, что вода перемешивается с продуктами горения и в виде сажи оседает на стенках дымохода. А сажа легковоспламеняема. При горении она дает температуру более 1000оС. А теперь представьте: такая температура внутри трубы. И как это быстро потушить?

Итак, сэндвич предотвращает образование конденсата. Но это не значит, что можно купить любой дымоход – и все проблемы будут решены. Существует много параметров, неправильный выбор которых сведет на нет полезность вашей покупки. На что обязательно стоит обратить внимание при выборе?

Виды продукции для дымоходов

В настоящее время производится несколько вариантов дымоотводящих каналов из нержавейки.

Возле дома

Трубные изделия бывают:

  • гофрированными;
  • гладкими одностенными;
  • сэндвичными.

По своей структуре первый и последний вариант изделий бывает исключительно круглого сечения. Одностенная продукция может иметь овальную или прямоугольную форму.

Изделия, обладающие прямоугольной формой, используются редко. Они предназначены для монтажа внутри кирпичных дымоходов. В большинстве случаев эту продукцию изготовляют только под заказ.

Дымоходные трубы производят из нескольких видов металла.

Наиболее популярными марками стали являются:

  • AISI 304;
  • AISI 310;
  • AISI 316.

Первая из перечня марка стали характеризуется высоким показателем стойкости к воздействию кислот. Она отлично выполняет свою функцию при температурном режиме до двухсот пятидесяти  градусов. При работе с неагрессивными газами этот материал выдерживает температуру до шестисот градусов. В большинстве случаев его применяют для обустройства одностенных конструкций или сендвичей, используемых для обслуживания низкотемпературных отопительных агрегатов.

Формы

AISI 310 является жаропрочной маркой стали. Она выдерживает нагрев до тысячи градусов. При этом трубное изделие из этого металла не теряет своей формы. Стойкость к кислотам у этого материала не слишком высокая. Но он подходит для обустройства дымоходов, предназначенных для обустройства твердотопливных котлов.

AISI 316 — лучшая марка стали. Из этого материала производят различные виды дымоходных каналов. Он обладает хорошим показателем стойкости к кислотной среде и высокой жаропрочностью. Данная марка стали выдерживает температуру девятьсот градусов. Ее можно использовать с любыми типами котлов.

Трубная продукция для обустройства дымоходных каналов часто оснащена дополнительной теплоизоляцией. Данное свойство характерно для труб всех рассмотренных выше видов. Как правило, производители предлагают варианты продукции как без дополнительной теплоизоляции, так и с ней. Во втором случае ее роль выполняют маты базальтового волокна.

Почему ставят дымоход из нержавеющей стали?

Сегодня на Российском рынке представлены три вида дымохода, которые популярны при монтаже и каждый из них интересен, у каждого присутствуют плюсы и минусы. И так, на первом месте по массовости и популярности стоит дымоход из нержавеющей стали, на втором дымоход из керамики и на третьем дымоходы из кирпичей, дымоходы из асбестовых труб уходят в прошлое из-за токсичности, сложности в монтаже и недолговечности.

Основные технические характеристики дымохода

Диаметр

Как правило производители теплогенерирующих устройств в инструкциях прописывают рекомендуемый диаметр дымохода. Данный параметр напрямую зависит от силы тяги. А она уже определяется высотой, зависимость прямо пропорциональна. Основное требование: диаметр не может быть уже диаметра патрубка печи, это запрещено.

Высота

Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП 41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

установка дымохода

Если кровля имеет плоскую конструкцию, то высота над кровлей составляет минимум 50 см. На скатных кровлях, в случае расположения дымохода на расстоянии от конька до 1,5 м, высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если он расположен в пределах 1,5–3 метров – высота не может быть ниже конька или парапета. Когда конструкция находится дальше 3 метров от линии конька, то его минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.

Материал

На сегодняшний день у потребителя есть много вариантов при выборе системы дымоотведения:

  • классический вариант труб, выложенных из кирпича;
  • аналоги из керамики;
  • модульные дымоходы из нержавеющей стали, ставшие популярными относительно недавно, но уже успевшие зарекомендовать себя как простое и вместе с тем надежное устройство.

Монтаж

Обязательно следует придерживаться требований СПиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

  1. Площадь сечения дымового канала должна быть не менее площади сечения патрубка котла. Дымовые каналы следует выполнять вертикально, без уступов.
  2. Должно обеспечиваться разрежение на входе не менее 5 Па. Рекомендуемая высота канала не менее 5 м от воздухозаборного отверстия котла.
  3. Обязательно использование ППУ при пересечении крыши или стены.
  4. Отсутствие горизонтальных каналов для чистки в чердачных помещениях.
  5. Соединения частей не могут монтироваться в межэтажных и чердачных перекрытиях.
  6. Дымовой канал не должен соприкасаться с любыми коммуникациями.
  7. Нагрев ближайших строительных элементов не должен превышать 50 градусов.

Как монтировать:

  • Не рекомендуется использовать трубу сэндвич в качестве первого элемента, установленного непосредственно на выходной патрубок теплогенерирующего аппарата. Первым элементом должен быть адаптер.
  • Монтаж идет снизу вверх, каждый последующий элемент входит в предыдущий.

Какой дымоход считается надёжным и безопасным

Надёжность и безопасность — важнейшие качества дымохода. Если дымоходная система не отвечает этим требованиям, применять её категорически нельзя. И неважно из какого материала она сделана. Здесь можно провести аналогию со строительством: дом без фундамента стоять не будет, каким бы красивым он ни был. Так и ненадёжный дымоход долго не прослужит.

Дымоходная система — это, прежде всего, инженерная сеть и её подбором и монтажом должны заниматься исключительно профессионалы. Так же, как и с отопительными приборами. Безусловно, выбор можно сделать, опираясь на эффектный вид и «приемлемую» цену, но результатом такого выбора может стать пожар или отравление угарным газом.

Главное при покупке стального дымохода — это качество материалов. В обязательном порядке спрашивайте у продавца сертификаты испытаний системы, а также интересуйтесь, какие пожаробезопасные отступы необходимо выполнить от горючих материалов.

Важно знать! У добросовестного производителя будут сертификаты испытаний дымоходной системы, а также он проинформирует покупателя о требованиях к установке и минимальных отступах от воспламеняющихся материалов.

Согласно СП 7.13130.2013 Отопление, вентиляция и кондиционирование п. 5.27, размеры разделок и отступок у теплогенерирующих аппаратов и дымовых каналов заводского изготовления следует принимать в соответствии с технической документацией завода-изготовителя.

Говоря проще, безопасность вам должен гарантировать производитель дымохода. Если разделки не указаны, производитель путается в значениях, значит, сертификации не проводилось и испытаний попросту не было. И, соответственно, безопасности вам никто не гарантирует.

СП (свод правил) — это своеобразный закон для строителей. Данный документ указывает и рекомендует нормы строительства, проектирования, производства строительных изделий и их эксплуатации. Иначе говоря, СП — это своего рода аналог административного и уголовного кодексов в строительстве.

Если оборудование не соответствует СП, его в полной мере можно считать сомнительным, а значит потенциально опасным для жизни и здоровья.

Основные требования к дымовому каналу

Главные критерии прописываются в нормах противопожарной безопасности. Как было сказано выше, на правильную установку дымовой (дымоходной) трубы влияет диаметр, высота и тип сборки. Обязательным условием является выдержка расстояния от стен и перекрытий, наличие потолочно-проходного узла, грамотная изоляция всех стыков.

как правильно смонтировать дымоход из нержавейки

Расположение сэндвич-дымохода: внутри дома или снаружи?

Наконец, остался последний принципиальный вопрос – где монтировать конструкцию? Существует только два решения – внутри дома с проходом через все потолочные перекрытия и крышу или вариант с монтажом трубы снаружи здания. Наша рекомендация: исходя из северных климатических условий, целесообразнее всего устанавливать дымоход внутри дома. Он не будет так сильно промерзать в холодное время года, как сэндвич-труба, расположенная снаружи. И минимум конденсата!

Расположение дымохода внутри дома и снаружиРис 8. Расположение дымохода внутри дома и снаружи

Инструкция установки по конкретным типам

Керамические дымоходы отличаются высокой стойкостью к высоким температурам, долговечностью и отличными эксплуатационными качествами. Гладкая поверхность снижает вероятность накопления сажи или золы.

Разделяются по материалу:

  • Встречаются из качественных сортов глины (это сам по себе очень дорогой материал), главной особенностью которых являются мелкая дисперсность и однородность.
  • При производстве шамотных используются недорогие сорта глины, которые имеют крупнодисперсные частицы.

Срок службы у таких моделей тоже разный.

По типу сборки керамические дымоходы бывают:

  • керамо-керамзитные – труба «окантовывается» керамзитными блоками и внешне похожа на кирпичную;
  • керамо-нержавеющие – оболочка выполняется из зеркальной нержавеющей стали толщиной 0,8 мм (внешний эффект – труба кажется металлической);
  • керамзито-нержавеющие.

Сварные швы

Сварной шов — это одно из самых уязвимых мест дымохода. Сварка разрушает защитный слой металла и именно здесь дымоход подвержен наибольшей коррозии.

Некачественный шов может быть негерметичным и дымовые газы, вследствие этого, выйдут наружу. Недопустимый вариант для сэндвича дымохода — это точечная сварка или соединение внахлёст. Лучшее и самое надёжное соединение — сплошной шов встык.

Важно! Всегда смотрите на сварные швы. В первую очередь, швы фасонных элементов — тройников, отводов, опорных пластин. Здесь сварка стоит на порядок дороже, чем на прямых трубах и недобросовестные производители могут на ней экономить.

Диаметры дымоходных труб

Каждый вид рассматриваемой продукции имеет два значения диаметра: наружный и внутренний. Подбор изделий по размеру нужно осуществлять с учетом применяемого оборудования. Чем ниже мощность котла, тем меньший диаметр газохода нужен для его обустройства.

В таблице ниже вы сможете ознакомиться с основными размерами труб из нержавейки для дымохода.

Таблица

Таблица размеров сэндвич трубы для дымохода. D — диаметр трубы, H — длина сегмента

Важно, чтобы внутренний размер газохода равнялся сечению выходного патрубка котла. Именно внутренняя поверхность стартовой трубы получает основное воздействие от отводимых газов. Поэтому она должна соответствовать по диаметру выходному патрубку. Основные параметры отопительных агрегатов указаны в требованиях СНиП.

Размеры труб для дымоходов могут быть такими:

  • фасонные части — угол тройника: 135, 90, 45 градусов, отвод: 90 и 45 градусов;
  • размер теплоизоляции — от сорока до шестидесяти миллиметров;
  • длина трубного изделия — от 0,5 до 1 метра;
  • толщина стали внутренней трубы (сэндвич) — от 1 до 0,5 миллиметров;
  • наружный диаметр — от двухсот до четырехсот тридцати миллиметров;
  • внутреннее сечение — 200, 150, 120, 115, 110 миллиметров (есть варианты до 300 мм).

Существует множество дополнительных компонентов, облегчающих монтаж газоходной конструкции.

Три изделия

В продаже есть большое разнообразие:

  • растяжек, хомутов и кронштейнов;
  • опорных площадок и защитных фартуков;
  • оголовок, заглушек и колпаков-флюгарок;
  • кровельных уплотнителей;
  • декоративных накладок узлов прохода;
  • компенсаторов, необходимых для регуляции изменения линейных размеров сэндвичных конструкций при смене температурного режима;
  • ревизионных тройников, предназначенных для удаления загрязнений.

Наличие большого ассортимента дополнительных компонентов можно сильно уменьшить стоимость возводимых конструкций. Сэндвич-дымоходы легко собираются. Их монтаж можно осуществить самостоятельно, без привлечения специалистов.

Грамотный выбор дымохода без ошибок

Выбрать сэндвич-дымоход, который точно подойдет к вашему прибору, обеспечит правильный режим работы и прослужит долгие годы, помогут наши специалисты. Приходите в любой из 27 магазинов (адреса здесь) или звоните нам по телефону 8 (812) 605-85-05.

Народный камин – крупнейшая розничная сеть в России. Именно поэтому мы предлагаем:

  • право на возврат товара в течение 60 дней, если вы в чем-то ошиблись;
  • монтаж с гарантией по договору до 3-х лет;
  • 27 специализированных магазинов по продаже печей;
  • более 3000 печей на складе в Северо-Западном федеральном округе
  • в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары.

Обращайтесь!

Теплоизоляционный слой

Не менее важную роль в ДС играет теплоизоляция. Она должна:

  • сохранять температуру во внутренней трубе, чтобы в дымоходе создавалась рабочая тяга и дымовые газы отводились от топки;
  • не передавать высокую температуру на ограждающие дымоход конструкции, чтобы не допустить возгорания.

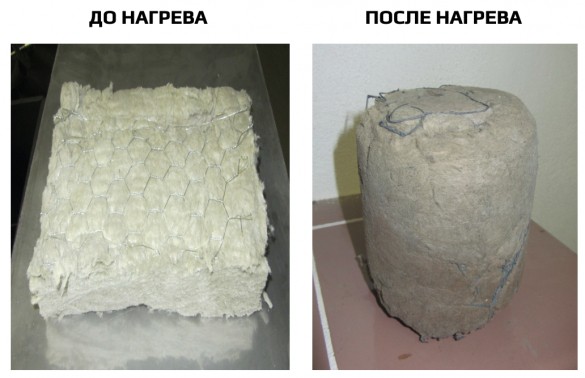

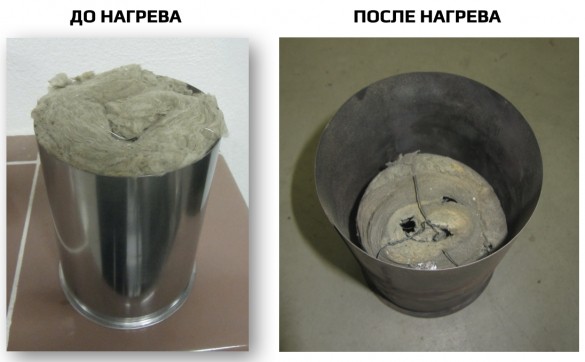

Низкокачественная теплоизоляция теряет объём, осаживается, образуя пустоты, через которые высокая температура будет передаваться на внешнюю оболочку и, соответственно, на воспламеняющиеся материалы. Это чревато пожаром.

И также изоляция низкого качества может впитывать влагу, запекаться или коксоваться. В этих случаях она сразу же теряет свои характеристики, образует полости и оголяет внешнюю оболочку для высоких температур.

Наилучшим вариантом для дымохода будет теплоизолятор, который не содержит связующих клеевых компонентов, выгорающих при температурах 500–600 °C.

Важно! Попросите продавца показать теплоизоляцию в трубе. Если она набивная из отдельных волокон, то уже за первые полгода-год утратит свои характеристики. Качественная изоляция будет обёрнута вокруг трубы как одеяло или состоять из 2–3 сегментов.

Недобросовестные производители идут на хитрость — создают видимость: в края дымохода устанавливают кольца, состоящие из высококачественной сегментированной теплоизоляции, а основное пространство набивают низкосортным материалом.

Установка трубопровода

Для монтажа дымохода допустимо использовать любые из рассмотренных нами трубных изделий. Но для этого нужно соблюдать определенные правила. Схема, изображенная ниже поможет вам справиться с этой задачей.

Схематическое изображение

Схема для установки дымохода

Если вы решили осуществить монтаж самостоятельно, обращайте внимание на:

  1. Минимальное значение высоты от колосниковой решетки до среза вертикальной трубки должно составлять шесть метров.
  2. Показатель длины горизонтального канала от врезки в тройник до патрубка агрегата равняется одному метру. При этом монтаж выполняется под наклоном к тройнику. Это необходимо для того, чтобы внутрь отопительного оборудования не попадал конденсат.
  3. Максимальное количество поворотов не должно превышать трех.
  4. Стыки труб не должны находится в местах прохода через перекрытия.
  5. Если газопровод проходит через горючие строительные материалы, размер проема должен быть значительным. Расстояние между стенами и перекрытиями должно быть около двухсот миллиметров. Этот промежуток заполняют утеплителем.
  6. Размер труб для дымохода не должен быть меньше диаметра выходного патрубка.
  7. Снизу вертикальных участков ставят сборник конденсата.
  8. Верхняя часть трубы монтируется на определенной высоте, указанной на рисунке выше.

Особенности конструкции дымохода

Правильно устроенный дымоход для бани выведет продукты сгорания топлива, обеспечит сохранность тепла и пожаробезопасность. Он может быть двух видов — наружный и внутренний.

Внешний

Внешние дымоходы были изобретены в Америке. Основное их преимущество — в высокой степени безопасности конструкции.

В этом варианте труба соединяется с печью, а дымоход выходит через стену на улицу. Минусы этой системы:

  • больший расход топлива;
  • необходимость утепления, находящейся на улице трубы.

Внутренний

Внутренние дымоходы располагаются вертикально, поэтому, обеспечивается хорошая тяга. Плюсом этой конструкции станет быстрый нагрев бани, поддержание тепла в помещении, а также малый расход топлива. Недостатками станут:

  1. сложность монтажа;
  2. слабая противопожарная защищенность парилки;
  3. сложности в ремонте и уходе;
  4. опасность внутреннего задымления.

Часто сооружают комбинированные дымоходы — кладка из кирпича с вмонтированной внутрь металлической трубой.

Дымоходы из нержавеющей стали

На сегодняшний день они являются самым оптимальным вариантом. Легкая и прочная конструкция, не требующая фундамента, благодаря своему относительно небольшому весу. Металлические трубы должны быть из нержавеющей стали с содержанием хрома от 13% и более.

Альтернатива нержавейки: асбестоцемент

Закрытый тип

Трубы из асбеста являются альтернативой стальным конструкциям. Но их можно применять далеко не для всех видов газоходов. Изделия из рассматриваемых материалов допустимо применять в условиях эксплуатации до трехсот градусов.

Ключевое преимущество асбестоцементных трубопроводов — низкая цена. Стоимость этих изделий существенно дешевле труб из нержавейки. Однако по своим эксплуатационных качествам она уступает продукции рассмотренной в этой статье. Если вы хотите создать действительно надежный трубопровод, используйте трубы из нержавейки.

Смотреть видео:

Монтаж металлических сэндвич-дымоходов

Этот вид представляет собой конструкцию, которая состоит из двух труб разного диаметра – внешней и внутренней. Пространство между ними наполнено теплоизоляционным материалом негорючего свойства с рабочей температурой до 600°С – минеральной ватой из базальтового волокна высокого качества.

как правильно установить дымоходную трубу

С помощью стандартного набора элементов можно составить дымоотводящий канал практически любого уровня сложности. Каждый элемент соединяется с другим по раструбной схеме, они могут использоваться в рамках наружного и внутреннего монтажа. Компания Феррум выпускает элементы в диапазоне диаметров от 80 до 300 мм.

Проектирование и монтаж требует руководства правилами выбора диаметра и высоты дымоходной трубы, и учета интенсивности и периодичности работы теплогенерирующего аппарата. Дымоходы-сэндвичи обеспечивают повышенную пожаробезопасность, но они не являются ее полной гарантией. Поэтому проход через перекрытия требует обязательного использования дополнительных элементов пожаробезопасности, а именно ППУ производства Феррум.

Почему многие выбирают стальные дымоходы?

Подбор сэндвич дымохода — это занятие для специалистов. Но можно и не быть инженером, чтобы понять: стальной дымоход по целому ряду показателей превосходит классический кирпичный.

Зная тонкости выбора стальных дымоходов, вы с лёгкостью определите добросовестного производителя и не подвергнете свой дом опасности.

Материал подготовлен при помощи компании Schiedel.
