Гофра для унитаза: вида и правила установки


Подключения унитаза без гофры – так делают профессионалы

Виды фановых труб для унитаза

Словосочетание “фановая труба” имеет широкое значение, сегодня мы рассмотрим исключительно фановую трубу для унитаза. Это продолжение канализационной трубы 110 мм с манжетой для подключения выпуска унитаза. По сути, стандартная гофра – это одна из разновидностей фановой трубы.

Виды фановых труб для унитаза

Существует множество вариаций фановых труб, однако хочется выделить обычную, прямую – в девяти из десяти случаев она пригодна для использования. Стандартно, прямая фановая труба имеет размеры ∅110 мм × 250 мм (длинна) – она удовлетворяет большинству вариантов подключения унитаза. Трубу можно укорачивать на нужную длину, главное, чтобы она вставлялась в основную канализацию не менее 50 мм.

Прямая фановая труба для унитаза

Когда высота вывода канализации не совпадает с высотой выпуска унитаза или по каким-либо причинам не стыкуется с косым выпуском, на выручку придет фановая труба эксцентрикового типа. Эксцентрик позволяет подключить унитаз, когда оси канализационной трубы и выпуска не совпадают. Подобные ситуации возникают при замене унитаза на другую модель или необдуманной разводке канализационных труб в санузле.

Эксцентрик для подключения канализации к унитазу

Виды и конструкции унитазов

Унитазы, реализуемые в торговой сети, отличаются друг от друга значительным числом параметров, условно их делят на следующие группы по:

  1. форме чаши: на тарельчатую, воронкообразную, и козырьковую;
  2. типу смыва: на прямой (горизонтальной, каскадный), прямой круговой или закрученный круговой;
  3. размещению: напольные и подвесные конструкции;
  4. расположению бачка: совместно с чашей или вынесенном вверх, за фальш-стенку (оборудование с инсталляцией);
  5. подводке воды: правосторонней или левосторонней;
  6. материалу изготовления: фарфоровые, фаянсовые, из нержавейки, стекла, камня, пластика и эксклюзивные варианты из золота.

Виды смыва унитаза

Рис. 2 Виды смыва

Особенности замены гофры на унитазе

Замена гофрыПри установке новой гофры нужно следить за углом её наклона, он не должен быть слишком большим

Перед тем как приступать к монтажу гофры, необходимо ознакомиться с некоторыми особенностями данного процесса:

  • пластик, из которого изготовлена гофра, не рассчитан на значительные нагрузки;
  • необходимо правильно подобрать длину устройства, чтобы избежать сильного натяжения материала;
  • растягивать гофру лучше всего перед её непосредственным подключением к санузлу;
  • не рекомендуется допускать наличия значительных изгибов, например, когда отверстие, ведущее к канализации, и унитаз располагаются на разных уровнях,в противном случае возрастает вероятность засоров.
  • при использовании гофры унитаз необходимо располагать на некотором удалении от стены.

Какие инструменты и материалы требуются

Перед тем как подключить унитаз к канализации  требуется подобрать необходимые строительные материалы и вспомогательный инструментарий. Разновидность используемой арматуры для формирования соединительных деталей зависит во многом от метода подключения, модели изделия и желаемого месторасположения.

Основные инструменты, которые понадобятся для монтажа:

  • силикон;
  • гофра для канализации;
  • молоток, маркер, строительная рулетка;
  • ножовка для металлических или пластиковых элементов;
  • пластиковые отводы и специальные уголки;
  • манжета-эксцентрик;
  • уплотнительная манжета;
  • переходники из резины;
  • детали, требующиеся для осуществления демонтажа компонентов прежнего подключения к стояку и прочной фиксации сантехники.

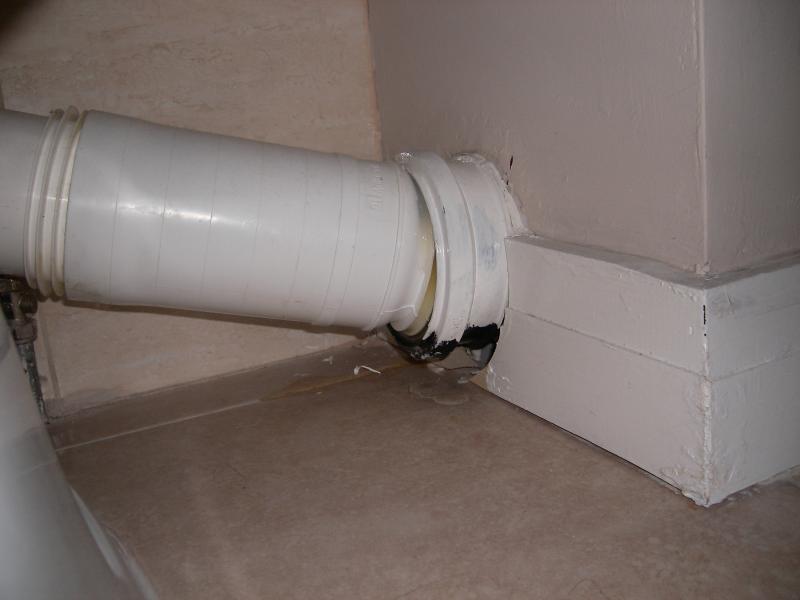

Фото - подключение унитаза к канализации

Если раньше применялись патрубки из чугуна для подсоединения к канализационной системе, то, скорее всего, потребуется профессиональное оборудование (специальный перфоратор и шлифовальная машина).

Однако в подобной ситуации желательно не проводить процедуру демонтажа своими руками, желательно обратиться к специалистам, имеющим необходимое оборудование.

Признаки замены

Когда нужно выполнять данную операцию? Замена гофры унитаза своими руками производится в нескольких случаях.

  • При осевом смещении. Так, установка унитаза выполняется с осевым смещением относительно раструба. Такое происходит обычно в случае, если новый кафель был уложен поверх старого (из-за этого унитаз приподнялся).
  • Если выпуск унитаза не подходит. Так случается, если при покупке не обратить внимание на тип сливного выпуска. Например, импортные унитазы могут иметь горизонтальный выпуск. Но советские квартиры предназначены под косой выпуск.
замена гофры на унитазе своими руками без снятия унитаза

Специалисты советуют при ремонте сразу выполнить вывод труб под конкретный вид выпуска унитаза.

В каких случаях требуется замена гофры

Замена осуществляется по разным причинам:

  • Изменено положение унитаза, слив оказался сбоку или выше относительно входа в канализационную трубу (не удается соблюсти соосность патрубков). Подобное случается в процессе реконструкции санузла, подразумевающей смещение сантехники или изменение уровня пола.
  • Установлен сантехнический прибор с выпускным отверстием, не соответствующим входу в канализацию. Импортные унитазы нового образца оснащаются прямым сливом, а существующие коммуникации приспособлены под косой отвод.

Фото 2

  • Старый переходник дал течь. Подтекать может как в месте контакта с трубой или выходным патрубком унитаза, так и на участке разрыва или трещины. Проблема обусловлена старением и износом детали в процессе эксплуатации.

В редких случаях переходник устанавливают на время, пока идет ремонт в санузле: унитаз сдвинут с постоянного места, но им продолжают пользоваться.

Размеры гофры

Гофра свободно меняет свою длину, но в определенном диапазоне в рамках своих технических характеристик. Если она немного длинновата, укоротить гофру для унитаза можно простым сжатием и наоборот, если гофра короткая.

По стандартам длина соединителя в диапазоне от 230 до 450 мм в сжатом виде. Конец, подключаемый к унитазному выходу, имеет размеры от 75 до 134 мм. Выход (прикрепляемый к канализационной трубе), армированной гофры для унитаза имеет 110 мм в диаметре, точно такой же размер имеет пластиковый вид.

При покупке следует уделять внимание диаметру унитазного выхода, остальные размеры стандартны.

Инструменты, необходимые, чтобы заменить деталь самостоятельно

Для выполнения монтажных работ следует подготовить:

  • дополнительные крепежи, исключающие провисание гофры (для коротких и мало растянутых соединений не понадобятся);
  • сантехническое герметизирующее средство — силиконовый герметик — для промазывания сопрягаемых поверхностей;
  • нож или подобный инструмент для очистки патрубков от загрязнений;
  • ветошь.

Фото 3

Фото 1. Сантехнический уплотнитель «СантехМастерГель» для герметизации резьбовых соединений.

Для установки гофры не требуются какие-либо спецприспособления, поэтому докупить придется только герметик, остальное найдется в доме.

Подключение с помощью гофрированных изделий

Начиная разговор о том, как подсоединить унитаз к канализации, в первую очередь специалисты обращают внимание на гофрированные изделия – пластиковые трубы и разные модели манжетов. Чтобы понять весь функционал данных помощников, необходимо рассмотреть их преимущества и небольшие недостатки.

Преимущества гофры:

  • Невысокая цена.
  • Во время работы может принимать удобные формы, благодаря своей способности изгибаться и растягиваться.
  • Прекрасный помощник для временного подключения любых сантехнических устройств.
  • Маленькая площадь помещения не является помехой для подключения сантехники к канализации с помощью данного материала.
  • Непосредственный монтаж не требует дополнительных знаний и навыков.
  • В случае не соответствия типов раструба и выпуска сантехники, можно использовать данные изделия и произвести соединение унитаза с канализационной трубой без серьёзных последствий.

как подсоединить унитаз

Недостатки мягких моделей:

  • Низкий уровень прочности, что может привести к повреждению стенок гофры.
  • Короткий срок беспроблемной работы. В случае долгого использования происходит отвисание трубы. В результате в проблемном месте происходят частые засоры.
  • Только открытые работы и монтаж. Для монтажа в стену здания необходимо использовать другие варианты.

Когда нужна замена гофры

Срок службы гофрированных переходников при правильной установке измеряется годами, и долговечность изделий от известных производителей, естественно, выше. Однако со временем и качественные гофры нуждаются в замене.

Определить, что трубу пора менять, как правило, не сложно. Наиболее распространенные повреждения гофр – это нарушение их целостности и потеря эластичности уплотнений. В обоих случаях разгерметизация подключения проявится в подтекании воды из-за унитаза, особенно при смыве, и появлении специфического запаха из канализации.

Дефектное место определяют визуальным осмотром, в труднодоступном месте — на ощупь. Способов решения проблемы в таких случаях два — ремонт или замена гофры. Самым надежным является второй, рассмотрим его подробнее.

Особенности демонтажа старой гофры

Процесс демонтажа будет легче, если гофрированная труба (старая) максимально растянута. В таком случае достаточно вытянуть с патрубка унитаза трубу, а после достать второй конец из канализации. Остатки воды легко удалятся – они легко сливаются в канализационной сток.

Если унитаз расположен в углу, нужно применить правило дуги. В таком случае конструкция снимается легко с двух патрубков, но вначале гофра вынимается из патрубка унитаза.

замена гофры на унитазе своими

Иногда случается, что гофрированная труба не растянута вовсе. Это происходит, если унитаз расположен слишком близко к сливу. Для демонтажа здесь придется снимать сам унитаз. Гофра при этом извлекается в такой же последовательности, что описана ранее: вначале тот конец, что соединен с унитазом, а затем – тот, что идет на канализацию.

Способы ремонта и подключения

Порядок установочных работ

Специалисты дают совет, как поменять гофру на унитазе. Для этого существует два способа присоединения. Первый применяется в случаях перемещения местоположения прибора или чтобы изменить его разворот. Но если возникнет желание установить устройство впритык, чтобы эргономично использовать небольшое пространство, то пластиковая труба помешает это сделать.

Поэтому заранее нужно определить необходимую длину мягкого гофрированного изделия, так как длинная труба будет изгибаться и препятствовать сливу в канализацию с возникновением засоров, а установка короткого элемента приведёт к её растяжению с потерей прочности.

Другой способ заключается в применении жесткой гофры, которая обеспечивает максимальную надёжность при подключении унитаза с горизонтальным или косым выпуском.

Инструмент для подключения

Как отмечалось выше, установка унитаза в канализацию не представляет особых сложностей при наличии соответствующего инструмента и комплектующих, для монтажа понадобятся:

  • Гаечный или разводной ключи для прикручивания крепежных шестигранных болтов и гибкой подводки к шаровому крану на водопроводе.
  • Пила по металлу – нужна для обрезки поливинилхлоридных (ПВХ) труб нужного размера при жестком крепеже.
  • Перфоратор со сверлами подходящего диаметра по плитке и бетону, необходимы для крепления чаши к полу.
  • Фитинги, гибкая подводка к унитазу для подачи холодной воды.
  • Дюбеля и винты-шестигранники, крепеж обычно идет в комплекте с новым прибором.
  • Патрубки, гофры, эксцентрики, манжеты, переходники и другие фасонные элементы, с помощью которых соединяется унитаз.

Инструмент и комплектующие для подключения унитаза

Рис. 5 Инструмент и комплектующие

  • Герметик. Силикон служит для герметизации жестких соединений, но так как 99% современных сантехников используют его в резиновых гофрах и под чашами, а единственно правильным ответом на вопрос, что случится, если силикон не использовать, будет — ничего, поэтому автор считает силиконовый герметик абсолютно бесполезным в данном применении.

По-иному обстоит дело с силиконовой смазкой, которой можно покрывать все резиновые изделия при монтаже для облегчения проведения работ и увеличения срока их службы.

  • Наждачная бумага – понадобится для обработки кромок обрезанных трубопроводов, если один из них вставляется в раструб другого, имеющего внутреннее резиновое кольцо.
  • Рулетка, строительный карандаш — необходимы для разметки посадочных отверстий на полу и соединительных патрубков при подгонке.

Гофры и манжеты для унитаза

Рис. 6 Гофры, манжеты, муфтовые переходники

Качество гофрированной трубы

Как устранить протечку гофрированной трубы унитаза?

Замена гофры.

В современных магазинах сантехники имеется больших выбор гофрированных труб для ремонта унитаза, различных по цене и качеству. Но стоит ли раскошеливаться на дорогие изделия или вполне можно обойтись дешевыми? Ответить на этот вопрос помогут исследования специалистов в области сантехнического оборудования. Эксперимент проводили следующим образом: на обычную трубу надевали по очереди манжеты от гофр различных производителей.

Статья по теме: Шторы на кольцах своими руками: правила пошива

Оказалось, что дешевая некачественная гофра неплотно прилегает к внутренним стенкам трубы и образует волны, которые (по мнению специалистов) усиливаются с течением времени, что неизбежно приводит к протечке. К тому же в процессе ремонта при незначительных перегибах гофра может легко деформироваться. Также было замечено, что юбка манжеты некоторых изделий имеет не прямую, а конусообразную форму, что вовсе недопустимо. Более дорогие изделия, особенно импортного производства, считаются более качественными, поэтому именно они необходимы для хорошего ремонта.

Для осуществления ремонтных работ следует вызвать мастера. При замене труб знающие люди советуют следить за действиями сантехника, ведь в этом деле нечасто попадаются хорошие специалисты. Однако, даже при правильной и аккуратной установке, гофра низкого качества все равно очень быстро приходит в негодность. Из этого следует, что экономить на материалах не надо, иначе придется снова и снова делать ремонт. Важно отметить, что при вызове сантехника желательно спрашивать не только о стоимости материала, но и о его производителе. Квалифицированный мастер всегда даст конкретный и развернутый ответ на любой вопрос, касающийся его сферы деятельности.

Проверка работоспособности с помощью воды

По завершении работ потребуется проверить стыки на предмет утечек. Для этого в унитаз заливают несколько литров воды, внимательно отслеживая появление капель в местах соединений. При отсутствии протечек можно зафиксировать унитаз (если до этого осуществлялось его снятие с креплений).

Спустя два часа рекомендуется осуществить несколько сливов, чтобы еще раз убедиться, что стыки не протекают. Для наибольшей герметичности соединений места стыков промазываются герметизирующим средством с внешней стороны.

Теперь можно пользоваться санузлом без ограничений.

Косойвыпуск

Подключение унитаза скосым выпуском к канализации предусматривает соблюдениеособых правил и последовательности действий:

  • Сперва выпуск промазывается олифовой смесью с добавлением сурика;
  • Сверху наматывается смоляная прядь. При этом, следует один конец не обматывать;
  • Прядь промазывается суриком;
  • Проводится установка с фиксацией выпуска в отверстии трубы канализации.
Схема подключения унитаза к канализации с косым выпускомКосой выпуск

Главный плюс монтажа заключается в уникальности метода. Кнегативной стороне можно отнести получение большого расстояния от стены доунитаза. Однако оно необходимо для того чтобы подключить сантехнику сканализацией.

Какие могут быть недостатки у гофры?

Прежде чем производить установку такого элемента, нужно понимать, что есть и минусы. Гофра имеет несколько недостатков:

  • Слишком тонкая стенка. Ее можно повредить легко изнутри и снаружи. Смыв случайно осколок стекла в унитаз, можно пробить гофру. Да, материал может находиться в агрессивной среде, но к механическим повреждениям он неустойчив.
  • Эстетика. Внешне гофрированная труба смотрится не так аккуратно, как пластиковая. К тому же на многих моделях может просвечиваться стенка (и будут видны отложения внутри).
  • Провисание гофры. В случае если расстояние между канализационным раструбом и унитазным выпуском будет большим, конструкция неизбежно провиснет. Из-за неровности стенок постоянно откладываются отложения, которые и тянут трубу вниз. К тому же в этих провисаниях при эксплуатации скапливается вода.
замена гофры

Подробное видео — о способах подключение унитаза

Как подключить унитаз — обзор доступных вариантов

Установка нового унитаза — подробно

Частые причины поломки гофры


В идеале гофра должна быть установлена под небольшим наклоном
К неисправности гофры приводят различные причины, среди них:

  • отсутствие или повреждение уплотнительного кольца в раструбе;
  • низкое качество переходника;
  • отсутствие или износ переходной манжеты;
  • слишком сильный наклон гофры.

В зависимости от причины повреждения элемента подбирается соответствующий способ его ремонта.

Чтоважно учесть при монтаже

Старые дома, оборудованные трубами из чугуна, сантехникаподключается с использованием следующей последовательности работ:

  • Выпуск может вкладываться в отверстие трубы, а лишнийпромежуток замазывается при помощи цементной смеси;
  • Косой выпуск можно соединить при помощи манжеты;
  • Гофра применяется в тех случаях, когда унитаз повёрнутотносительно раструба под углом.  Крометого, гофра может применяться, когда после ремонта унитаз установлен напостамент и выпуск не совпадает с канализационным отверстием;
  • Для недопущения проникновения в квартиру запахаканализации при монтаже горизонтального выпуска, следует надеть манжету изрезины. И только после этого подсоединять к раструбу.

Можно заметить, что установка унитаза собственными силами недоставит особых проблем владельцу квартиры. Особенно, если у него есть хотя бынебольшие навыки или желание изучить новое. Любой тип сантехники имеет вкомплекте инструкцию, содержащую порядок действий. С таким документом выполнитьустановку унитаза станет ещё легче.

Если же присутствует неуверенность, тогда проще заказать установку под ключ.

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Как поменять гофру на унитазе?

С развитием сантехнических технологий все детали нашей повседневной жизни стают проще, легче, качественнее. В установке унитаза тоже применяются материалы и оборудования, чтоб сделать повседневные процессы жизнедеятельности удобнее и проще.

Еще относительно недавно слово поменять унитаз или гофру, вызывало негатив, поскольку нужно было разобрать половину санитарно узла, чтоб проделать такую, на первый взгляд, простую операцию. Сейчас же это сделать намного проще, благодаря появлению гофры для унитаза.

Видео

Монтаж и замена гофры – несложная процедура, которую можно выполнить своими руками. Достаточно подобрать качественные комплектующие и следовать инструкции, приведенной выше.

Резьбовое соединение

Это не менее надежный способ замены без сварки повреждённой детали. Подготовка та же что и при использовании хомутов, но крепление производится иначе. Замена производится в следующей последовательности:

  1. Устанавливается новая гофра.
  2. В патрубке, надетом на выхлопную трубу, просверливаются 6 — 8 сквозных отверстий (зависит от её диаметра) диаметром 4,2 мм. Они должны равномерно расположиться по окружности.
  3. В отверстиях на трубе метчиком М5 нарезается резьба, а на патрубке рассверливаются до диаметра чуть больше 5 мм.
  4. После смазывания болтов и отверстий герметиком, один конец гофры крепится по месту с использованием граверных шайб.
  5. Не закрепляя второй конец, конструкция собирается и устанавливается на автомобиль. Отмечается линия размещения края патрубка, чтобы избежать перекоса.
  6. После снятия сверлятся отверстия, крепится второй патрубок.
  7. После окончательной сборки совершается пробная поездка.


Крепление гофры болтами — готовый результат

Замена электросварки резьбовым соединением позволяет обходиться без обращения в СТО. Качество ремонта при этом не страдает, так как гофра успешно выдерживает продольные и поперечные воздействия.
