Процесс изготовления насоса для печи на отработке

Конструкция подразумевает опускание масляного насоса от скутера в емкость с маслом. От него будет идти длинный вал на поверхность к мотор-редуктору стеклоподъемника, который послужит электроприводом системы. Чтобы это реализовать, нужно сварить из трех шпилек М6 и перемычек каркас, на одном конце которого будет крепиться насос, а на втором электромотор. Длина шпилек для этого должна соответствовать глубине емкости с отработкой. Они свариваются треугольником под отверстия на маслонасосе.

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Из толстой листовой стали нужно вырезать переходную плиту для масляного насоса. В ней сверлятся отверстия для забора и нагнетания масла, а также каркаса из шпилек. На забор нужно поставить сетку, чтобы внутрь не попала стружка, присутствующая в отработке.

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Из медной трубки 6 мм нужно выгнуть канал подачи масла. На одном конце ее необходимо развальцевать. Она вставляется в плиту. Для этого отверстие должно иметь фаску. Трубка выворачивается в сторону электропривода на выход из емкости.

Как организовать автоматическую подачу масла для печи на отработке

На край каркаса с помощью гаек устанавливаются и сжимаются между собой насос и переходная плита с трубкой. На вал маслонасоса накручивается удлиненная гайка. В нее вворачивается шпилька, которая передаст крутящий момент от мотор-редуктора.

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Из толстого пластика вырезается переходная плита для крепления мотор-редуктора к каркасу.

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Далее нужно оснастить вал стеклоподъемника переходником под внутреннюю резьбу М6, чтобы соединиться со шпилькой, идущей от насоса. Для этого на его шестерню вклеивается эпоксидной смолой трубка или часть форсунки. Сверху на нее приваривается удлиненная гайка М6.

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

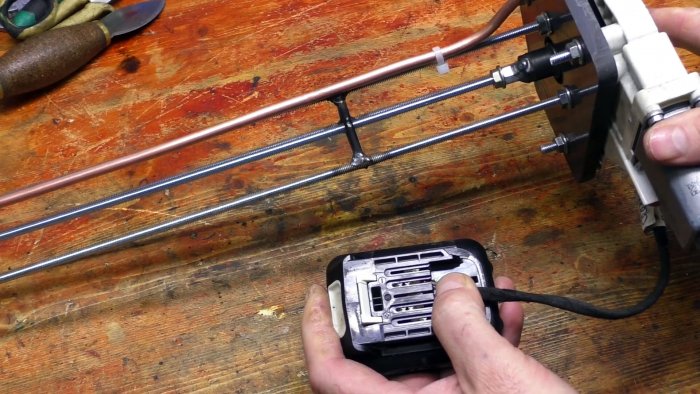

Далее устанавливается пластиковая плита, затем сам привод. Центральную шпильку нужно будет законтрить, так как она может выкручиваться при вращении. Трубка подачи крепится к каркасу стяжкой.

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

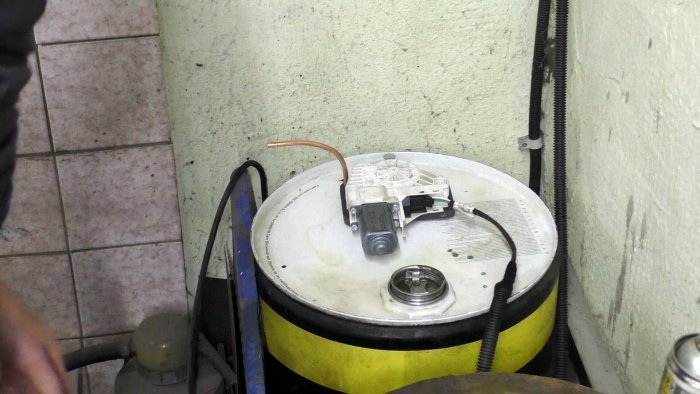

Далее насос погружается в емкость с переработкой. Его питание осуществляется блоком 12 В через регулятор оборотов, на котором скорость подкачки масла выставляется под мощность печки.

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Конструкция и чертежи отопителя

Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:

  • поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
  • использование горелок Бабингтона и других самодельных конструкций;
  • сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.

Как сжигается отработанное масло в печиСпособы сжигания отработанных масел в самодельных обогревателях – пиролизное горение, пламенная чаша, горелочное устройство Бабингтона

Первый вариант реализован в знаменитой гаражной печке, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй метод мы подробно описали в соответствующей публикации – изготавливается горелка Бабингтона и встраивается внутрь корпуса стального котла, ранее работавшего на дровах.

Мы предлагаем остановиться на третьем варианте – печи-капельнице, переделав ее в двухоборотный (правильное название — двухходовой) водяной котел. Ниже на чертеже представлена базовая версия данной печки, изготовленная из трубы Ø219 мм. Почему новичкам рекомендуется взять за основу капельный принцип работы отопительного агрегата:

  1. Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
  2. Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
  3. Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
  4. По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.

Чертеж самодельной капельной печкиПечь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива

Примечание. Как самостоятельно сделать капельную печку на отработанном масле, мы подробно рассмотрели в отдельной пошаговой инструкции. Если вас интересуют другие разновидности самодельных обогревателей на жидком топливе, пройдите на авторитетный тематический форум termoportal.ru.

Схема жидкотопливного котла

Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:

  • дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
  • для камеры сгорания возьмите трубу DN150;
  • водяную рубашку сварите из двух газовых баллонов из-под пропана;
  • теплообменник – минимум 8 жаровых труб Ø32 мм;
  • размер чаши – по камере сгорания (DN150);
  • высота от края дожигателя до дна чаши – 6.5—7 см.

Двухходовой масляный котел в разрезе

Как устроен двухоборотный котел,  действующий на отработанном масле, показано на чертеже. Отличие от простой капельницы заключается в жаротрубном теплообменнике, размещенном между стенками камеры сгорания и наружной обшивкой. Соответственно, патрубок дымохода переместился в нижнюю зону корпуса.

Для справки. Котел называется двухходовым, поскольку продукты горения делают 2 оборота по трубам и дважды меняют направление движения, прежде чем уйти в дымоход. Существуют и трехходовые версии теплогенераторов с верхним дымоходным патрубком.

Принцип работы агрегата

Этот раздел предназначен для новичков, кому раньше не приходилось заниматься отопительным оборудованием на жидком топливе – отработке либо солярке. Представленный на чертеже котел работает по следующей схеме:

  1. По трубке, проходящей внутри дожигателя, течет отработанное автомобильное масло. Способ подачи – самотеком или с помощью насоса.
  2. Воздух в зону горения нагнетается электрическим вентилятором.
  3. Капли масла, падающие на дно раскаленной чаши, испаряются и сразу воспламеняются. Дожигание поднимающихся масляных паров происходит напротив всех отверстий, просверленных в центральной трубе.

    Принцип горения жидкого топлива и теплоотдачи газовСхема сжигания отработанного масла в котле и движения дымовых газов через огнетрубный теплообменник

  4. Выделяющееся от пламени тепло напрямую передается водяной рубашке котла. Горячие дымовые газы, вытесняемые воздухом от вентилятора, проходят сквозь жаровые трубы, отдают часть теплоты и вылетают в дымоход.

В зависимости от качества топлива и режима работы чистка теплогенератора производится 1 раз в 3—7 дней. Основная масса сажи скапливается в чаше, которая легко вынимается через специальный люк. Как функционирует капельный котел на отработанном масле, сделанный своими руками, расскажет один из мастеров в очередном видео:

Особенности печей, работающих на масле

Отработка — горючая жидкость, производится путем перегонки нефти. Причем теплота, выделяющаяся при ее полном сгорании, выше в 3 раза, чем у древесины, в 1,5 раза, чем каменного угля и на 20%, чем природного газа. Это свойство позволяет использовать отработку как эффективное топливо для печей.

Чтобы масло полностью выгорало, помимо основной топочной камеры печи содержат дополнительную камеру дожигания. Именно там происходит пиролиз — высокотемпературное окисление углеводородов. На выходе остается незначительное количество отходов, которые минимально загрязняют окружающую среду.

Плюсы и минусы


Главным достоинством печи на отработанном масле является возможность избавиться от накопившейся отработки, которую порой просто некуда девать.
Приходится отвозить ее на утилизацию, что требует времени и усилий.

Возможность использовать отработку для обогрева помещений — большой плюс, особенно если учесть, что никаких дополнительных энергетических вложений не понадобится.

Печь работает полностью автономно, без подключения к электросети или другим источникам энергии.

Кроме этого, печь обладает следующими плюсами:

  • эксплуатация печи не представляет сложности;
  • в помещении отсутствует копоть и гарь;
  • горят только пары масла, поэтому опасности печь не представляет;
  • процесс горения проходит самостоятельно, не требуя наблюдения и постоянного контроля.

Недостатки тоже имеются:

  • вокруг печи должно быть свободное расстояние не менее полуметра;
  • работа печи происходит за счет излучения тепла, а не нагрева воздуха, поэтому, тепло по помещению распространяется неравномерно;
  • возможно закипание масла в нижней камере с выбросом его наружу;
  • необходимость качественной теплоизоляции в участке прохода дымохода через потолочную плиту и кровлю.

Основным недостатком следует считать возможный выброс кипящего масла, опасный для людей и окружающих предметов. Это явление плохо контролируется, поэтому, надо на первых порах внимательнее следить за режимом горения — каждая самоделка работает по-своему и требует понимания своих особенностей.

Преимущества и недостатки печей на отработке

Обогрев, организованный с помощью таких отопительных устройств, выгоден по следующим причинам:

  • Высокий КПД. Он достигает 75-80%, что в сравнении с твердотопливными печами больше на 15-20%.
  • Относительная экологическая безопасность. При качественном сжигании топлива в атмосферу выделяется очень мало вредных веществ.
  • Экономичность. Отработанное масло уже отслужило свой срок, поэтому полученная энергия практически бесплатна.
  • Простое изготовление. Можно использовать бросовые материалы — обрезки стальных труб, металлические емкости, газовые баллоны, вышедшие из употребления и т.д. Детали режутся болгаркой, свариваются, скручиваются болтами.

Минусы у печей тоже есть:

  • пожароопасность;
  • возможность задымления при неправильном изготовлении;
  • опасность получить ожог;
  • быстрое накопление сажи на стенках, необходимость регулярной чистки.

Понятно, что к дизайну в этих помещениях особых требований не выдвигается. Устройство должно быть надежным, недорогим и безопасным.

Как выбрать отопительное устройство?

Выбор устройства для системы отопления зависит от площади и формы помещения.

Пожаробезопасные печи на отработке, устройство с водяным контуром

Фото 5

Такую печь рекомендуется устанавливать в одноэтажном здании без стен и иных перегородок. Агрегат гарантирует быстрый и экономичный обогрев строения.

Устройство функционирует по принципу подачи продукта каплями на раскаленную чашу или тарелку камеры сгорания. Так продукт воспламеняется и совершается передача тепла стенкам топки, а от них уже идёт обогрев воздуха.

Печь, работающая на отработке, редко выходит из строя. Устройство легко делается своими руками. Агрегат имеет небольшой размер, поэтому не занимает много места в помещении и легко транспортируется. Печь пригодна для подогревания еды сверху устройства.

Допускается совмещение печи на обратке с водяным отоплением. Для такого контура на источнике размещается металлический бак. Внизу бака отводится обратка, а вверху подключается подача от конструкции.

Вместо отработки, запрещается использовать любой вид легковоспламеняющихся веществ. Такие элементы также нельзя держать рядом с источником тепла во время его эксплуатации.

Внимание! Не допускается контакт масла с водой, иначе произойдет вспыхивание. Если случилось возгорание, то для тушения не используют воду. Пламя сбивают только огнетушителем, который устанавливается недалеко от печи.

Во время эксплуатации источника нельзя закрывать вентиляционную систему. Это вызовет отравление угарным газом.

Вам также будет интересно:

Котлы на отработке

Котлы на отработанном масле рекомендуется использовать для обогрева помещений с большой площадью.

Фото 6

Фото 2. Разновидность котла, работающего на отработке. Устройство представлено в жёлтом и красном цвете, производитель Thermobile.

Насос передает подачу топлива в форсунку. Одновременно с этим происходит нагнетание кислорода. Благодаря этому случается воспламенение и распределение тепла от источника к радиаторам.

Для оптимального розжига не обойтись без предварительного разогрева топлива до температуры 71 °C. Для этого используется горелка. Вместо нее применяют и двух- или трехходовой теплообменник с трубами больших габаритов. Любое из этих устройств оптимизирует работу оборудования.

Дизельное отопление

Этот способ отопления используют для обогрева загородной недвижимости и гаражей.

Что представляет собой?

Фото 7

Такое отопление имеет схожий принцип работы с водяным контуром, но есть и свои нюансы. Котел, нагревающий теплоноситель, работает от дизельного топлива.

Жидкость разносится по системе и возвращается обратно с помощью циркуляционного насоса. После нагрева теплоносителя источник прекращает свою работу, а после остывания возобновляет.

Достоинства и недостатки

Плюсы дизельного отопления:

  • автоматизированная работа котла;
  • независимость от центрального отопления, благодаря чему отопление включает и отключает пользователь по своему усмотрению, исходя из температуры на улице;
  • распространенность топлива, которое можно приобрести на любой автозаправочной станции.

Недостатки:

  • высокая стоимость дизельного топлива;
  • высокая цена оборудования и комплектующих.

Изготавливаем теплогенератор из баллона

Первым делом подготовьте к свариванию газовые баллоны – удалите сферические части (не забудьте наполнить предварительно водой!) и отрежьте один сосуд по размеру, чтобы вместе они составили корпус требуемой высоты (1 м).

Безопасная разборка пропанового баллонаВентиль выворачиваем трубным и гаечным ключом. Если не получается, то подпиливаем и аккуратно отбиваем молотком

Заготовьте остальные материалы, учитывая следующие рекомендации:

  • камеру сгорания и пламенную чашу лучше сделать из нержавеющей стали толщиной 1.5—3 мм (например, марки 12X18H12T);
  • если нержавейку отыскать не удалось, используйте черную сталь марки Ст3 — Ст20 от 4 мм толщиной;
  • трубку подачи отработанного масла тоже подберите нержавеющую;
  • толщина стенок жаровых труб – не менее 3.5 мм;
  • для герметизации верхней крышки подберите стальную полосу 40 х 4 мм (ободок) и асбестовый шнур;
  • подготовьте листовой металл 3 мм на изготовление ревизионного люка;
  • на теплообменник берите трубы с толщиной стенки минимум 4 мм.

Железная чаша для сжигания отработки в капельной печиВарианты изготовления чаш, устанавливаемых на дно отопительного агрегата

Совет. В качестве нагнетателя мастера обычно применяют «улитку» салонного отопителя ВАЗ 2108, но это не панацея. Возьмите любой подобный вентилятор — все равно его производительность придется регулировать с целью увеличения либо уменьшения мощности котла.

Процесс изготовления двухходового котла на отработке выглядит так:

  1. Нарежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник, используя один баллон в качестве наружного кожуха, а трубу Ø150 мм – стенок камеры сгорания.Как делается теплообменник из жаровых труб
  2. Приделайте к теплообменнику подводящие патрубки системы водяного отопления.
  3. Во втором баллоне вырежьте отверстия под ревизионный люк и дымоходный патрубок. Приварите штуцер Ø114 мм и выполните горловину с крышкой из листовой стали.
  4. Сварите оба резервуара в один корпус. Сверху выполните обечайку из железной полосы – она послужит уплотнением крышки. Щель между кромками заполните асбестовым шнуром.
  5. Изготовьте дожигатель в соответствии с чертежом. Проделайте в полусферической крышке (в прошлом – торец баллона) отверстия для смотрового окна и установки дожигателя (по центру).Самодельная горелка для сжигания отработанного масла
  6. Крышку оснастите ручками и заслонкой на окошке. Трубу дожигателя допускается приварить к ней наглухо либо прикрутить болтами с уплотнением асбестовым шнуром.

С нижнего торца перфорированная труба закрывается заглушкой, где проделано 4 отверстия – одно посередине, оставшиеся три – радиально. В центральное отверстие выводится трубка маслопровода и обваривается. Последний шаг – изготовление пламенной чаши котла, где будет гореть отработанное масло.

Чертеж торцевой части дожигателя для отработкиНижняя (торцевая) часть дожигателя с 3 отверстиями Ø4 мм

Рекомендация. Если вы хотите сделать котельную установку на отработке с водяным контуром, обеспечивающим ГВС, не торопитесь заталкивать внутрь теплообменника змеевик. Есть решение попроще: приварить к водяной рубашке 2 дополнительных патрубка и подключить их к баку косвенного нагрева через циркуляционный насос. Второй вариант – установить на дымоход теплообменник самоварного типа.

По окончании сборки приварите к трубе–дожигателю колено с фланцем и установите «улитку». Чтобы наружная металлическая стенка водяной рубашки не теряла напрасно тепло и не обогревала помещение котельной, выполните изоляцию корпуса из негорючей базальтовой ваты. Простейший способ — примотать утеплитель шпагатом, а затем обернуть тонколистовым крашеным металлом.

Как работает масляный дожигательНаружную обшивку теплогенератора можно сделать прямоугольной

Более наглядно процесс изготовления жидкотопливного котла продемонстрирован в следующем видео:

Котел на отработке своими руками. Самодельные котлы на отработке

Основная проблема многих наших домовладельцев заключается в постоянно растущих тарифах на энергоносители. А потому легко объяснить, что многие из них постоянно находятся в поиске альтернативных способов отопления. В последние годы особенно популярными стали твердотопливные котлы, которые можно топить не только углем, но и древесиной.

Котел на отработанном масле своими рукамиНо дрова и уголь нужно покупать. А что делать, если вам требуется отапливать большое гаражное помещение или производственный цех? Ведь налоги и без того бывают далеко не самыми гуманными, а потому всегда хочется хоть как-то минимизировать расходы.

Проблемы может эффективно разрешить котел на отработке. Своими руками сделать этот отопительный прибор довольно легко. Потратив деньги только на материал, в итоге вы сможете бесплатно (или за копейки) отапливать даже большие помещения, заодно борясь с загрязнением окружающей среды.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

8.

Где применять и как доработать?

Ввиду существенного списка недостатков, калориферы на масляных отходах редко используются в жилье. Применение их возможно только в хозпомещениях и в случае устройства безотказно действующей приточно-вытяжной вентиляции. Зато их широко применяют для прогрева технических и производственных площадей.

Автомобилисты именно их используют в качестве обогревателей для гаражей,  и то в случае устройства хорошей вытяжки. Огородники устанавливают в теплицах, животноводы – в хозяйственных постройках. На автомобильных мойках, на СТО, на складах, где нет горючих материалов, им всегда найдется место.

Печь на отработке для гаража

Если эксплуатация котла на отработке для обогрева жилых помещений вызывает опасения, то в условиях гаража, СТО и автомоек эта модель востребована всегда

Часто базовые конструкции подвергаются разного рода доработкам. Например, для этих целей используют водяную рубашку или водогрейные змеевики. Подобное оборудование включают в состав водяного отопления. Печи такого вида должны работать с применением автоматики, в противном случае их функционирование придется неусыпно контролировать.

Галерея изображений

Фото из

Модель калорифера на отработанном масле

Установка автоматики для контроля процесса

Конструктивные особенности модели

Установка бака с водой для нагрева

Какую конструкцию предпочесть?

Если перед вами стоит задача обогрева не гаража, отдельно стоящего на отшибе, а более-менее большого здания, рекомендуем вам обратить внимание на котел с водогрейным контуром. В этом случае можно не только значительно улучшить эстетичный вид всей отопительной установки, попросту спрятав прибор в отдельном помещении, но и куда эффективнее использовать энергию от сжигаемого масла.

Котел на отработанном масле своими рукамиКроме того, обычный котел на отработке будет несколько нелепо выглядеть в каком-нибудь офисном помещении. А вот если разместить его в котельной и протянуть трубы, то все приличия будут соблюдены. Напоминаем, что в жилом помещении всегда имеется нужда в горячей воде, так что имеет смысл сделать двухконтурный котел.

Обеспечение капельной подачи топлива

Данный вопрос является одним из наиболее сложных при сборке отопительного котла, работающего на отработанном масле. Дело в том, что на работе горелки твердые примеси, содержащиеся в масле, никак не сказываются, однако капельный механизм из-за них может выйти из строя.

Для того, чтобы избавиться от подобной проблемы, можно на конец заборного шланга поставить масляный фильтр от старого автомобиля. С его помощью удается добиться полной фильтрации масла. Однако следует помнить, что при установке такой детали фильтрующий элемент придется менять в среднем один раз в месяц.

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днищеПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуМуфтаСтавлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Советы по установке

Монтаж котла, использующего отработанное масло, практически не отличается от установки отопителей других типов. Есть одно преимущество: благодаря наличию турбонаддува и бездымному горению жидкого топлива дымоход необязательно задирать на 6—7 метров. Достаточно вывести оголовок дымоотвода из зоны ветрового подпора и поднять на высоту 4 м.

Касательно правильного монтажа дадим такие рекомендации:

  1. Котел и не защищенные изоляцией стальные дымоходы располагаются на расстоянии 0.5 м от горючих стен и других элементов деревянного дома. Минимальный отступ от несгораемых конструкций – 100 мм.
  2. Проход сквозь внешнюю стену и весь наружный участок газохода выполняйте утепленной трубой – сэндвичем, иначе будет много конденсата и сажи. Подробно технология устройства дымохода описывается в отдельном материале.
  3. Обязательно установите на подающей магистрали отопления группу безопасности.
  4. Организуйте в топочной хорошую вытяжку для удаления запахов. Забор воздуха на горение можно предусмотреть с улицы.
  5. Оснастите нагнетатель регулятором оборотов, а маслопровод – вентилем. Это позволит управлять мощностью теплогенератора вручную. Не путайте регулировочный вентиль с обычным краном, запорная арматура ставится на трубопроводы в любом случае.
  6. Сделайте примитивную автоматику аварийной остановки – поставьте на подачу термостат, отключающий вентилятор и масляный насос в случае перегрева теплоносителя.

Монтаж масляного отопителяВариант монтажа теплогенератора с нижним подключением дымохода

Если отработка подается самотеком, то ради безопасности желательно поставить на топливную магистраль электрический отсекающий клапан. Одна тонкость: после аварийного отключения котел самостоятельно не запустится, придется разжигать масло вручную либо мастерить автоматический розжиг.

Работу котла очень желательно подстраховать на случай отключения электроэнергии. Автомобильный вентилятор, рассчитанный на напряжение 12 вольт, можно запитать от обычного аккумулятора, остальное оборудование – насосы, термостаты – через блок бесперебойного питания.

Подачу отработанного масла в камеру сжигания котла проще всего организовать самотеком – из подвешенной к стене емкости. Но за подобной системой нужно постоянно следить плюс по мере опорожнения интервал между каплями увеличивается, а интенсивность горения уменьшается.

Отсюда рекомендация: после первичного испытания двухоборотного котла на отработке приобретите насос от мотоцикла «Урал» (или подобный) и установите в бочку с топливом. Как это осуществить, смотрите в последнем видеосюжете.

Полезное видео

Посмотрите видео, в котором демонстрируется работа котла на отработке, сделанного своими руками.

Как разжигать печь?

Как ни странно, сделать это очень легко. Сперва через воронку (помните, о чем мы говорили выше) в нижний отсек заливается приблизительно литр отработанного масла. Его разжигают, уложив на него кусочек подожженной бумаги. Когда масло разгорится и начнет закипать, туда же подливают еще пять литров отработки.

Если для заправки предполагается использовать автоматическую систему, необходимо сразу же отрегулировать ее механизм. Скорость сгорания во многом зависит от характеристик печи и силы тяги, но в среднем этого количества топлива хватает на два-три часа. Таким образом, самодельные котлы на отработке могут стать отличными помощниками в деле сохранения бюджета.

Котел на отработанном масле своими руками

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Котел на отработанном масле своими руками

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Котел на отработанном масле своими руками

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Котел на отработанном масле своими руками

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Котел на отработанном масле своими руками

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Котел на отработанном масле своими руками

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Требования к топливу

Когда говорят, что в печке допускается сжигать любую отработку, это верно только отчасти. В качестве топлива пригодно моторное, трансмиссионное или индустриальное масло, но без примесей, металлической стружки и воды. При нагреве вода закипает и выплескивается, что вызывает резкое воспламенение.

Для удаления ненужных взвесей рекомендуется отработку фильтровать и отстаивать в бочке. Вода опускается вниз, летучие вещества испаряются. Емкость должна быть открытой, а в месте ее установки необходимо организовать вентиляцию.

Есть достаточно эффективный способ преобразования отработки не очень высокого качества в топливную эмульсию. Это взбивание масла в какой-либо закрытой емкости на высоких скоростях. При этом образуется однородная смесь, которая горит более равномерно, без расплескивания брызг.

Делаем котел отопления на отработанном масле своими руками

Котел на отработанном масле своими рукамиВыбор энергоносителя для отопления является « краеугольным камнем » при проектировании всей системы. В качестве альтернативы традиционным
твердотопливным или газовым моделям можно рассмотреть котлы отопления на отработанном масле для частного дома. Они отличаются не только конструкционно. но некоторыми эксплуатационными параметрами .

Чертежи и схемы

Чертежи и схемы

Моделей печей, в которых используется отработанное масло создано немало. И ниже представлены несколько схем, которые могут натолкнуть вас на идею, и, печь на отработке своими руками, будет эффективной, экономной и безопасной.

18.

Печь на отработке своими руками (длинный пост)

19.

Печь на отработке своими руками (длинный пост)

20.


Добавить комментарий

Ваш адрес email не будет опубликован.
