Обогрев ступеней крыльца саморегулирующим кабелем – Обустройство вашего дома


Рассказываем про устройство подогрева отдельных элементов дома

 Устройство обогрева ступеней крыльца

Зима — настоящее время испытаний для загородного дома. Морозы, снегопады, частые переходы через «ноль», ледяные дожди подвергают как конструкции и инженерные системы коттеджа, так и его жителей проверке на прочность. В случае обрыва электрических проводов или аварии на подстанции в дело вступает резервная система питания, но что делать с наледью, образовавшейся на ступеньках крыльца? Ведь в таком случае подъём или спуск по ним может обернуться травмой, особенно если в доме живут пожилые люди, или в семье есть дети.

Конечно, крыльцо можно очистить вручную, вооружившись лопатой и метлой, а можно сделать подогрев уличных ступеней, который не допустит образование льда.


Shofu Пользователь FORUMHOUSE

Я хочу сделать систему обогрева ступеней крыльца. Возникли вопросы, что лучше уложить: греющий саморегулирующий кабель или маты, нужен ли теплоотражатель, датчики, программаторы, какой мощности брать оборудование?

Чтобы ответить на эти вопросы, следует запомнить главное правило — сначала делается расчёт, выясняется эффективность и затраты на эксплуатацию подобной системы. Причём надо учитывать продолжительность зимы и вероятность возникновения оттепелей и последующего ухода температуры в минус, что приводит к образованию на поверхности ступеней льда.


Olegko Пользователь FORUMHOUSE

Я живу в Москве. Сделал себе систему оттаивания, заложив по три греющих провода на одну ступень. Считаю, что зря потратился, в морозы обогрев ступеней с работой не справляется.

Также интересен опыт по устройству снеготаяния в Сибири. Например, участник портала evraz в своём регионе делает системы снеготаяния и антиоблединения на основе водяных теплых полов, закладывая на 1 ступень по 2 трубы диаметром около 1.6 см. В качестве теплоносителя используется специальный раствор — антифриз, предназначенный для системы отопления загородного дома. Система «запитывается» от котла и управляется в автоматическом или ручном режиме. Утеплитель и фольгированная подложка, которая в бетоне (непрозрачной среде) не может отражать тепловые потоки, т.к. отсутствует необходимый для этого воздушный зазор, не используется.

Алюминиевая фольга, причём толщиной не менее 30 мкм, закладываемая в тёплый пол, нужна только для лучшего распределения тепла по его поверхности. Т.к. чем меньше неравномерность температур, тем меньше эффект т.н. «зебры», когда, стоя на тёплом полу, пользователь ощущает, что пятке тепло, а пальцам холодно.

По словам evraz, мощность «водяной» системы снеготаяния для крыльца – до 600 Вт на 1 кв. м, при условии, что половина теплового потока идёт вверх, а половина – вниз. В сильные морозы система не включается.

Итак, запомним эту цифру – до 600 Вт на 1 кв. м требуется для системы оттаивания ступеней. Сказывается, что система работает на улице, без утеплителя, и требуется повышенная мощность, а значит, и повышенный расход энергии для её эксплуатации.

Данные цифры не являются догмой и приведены для ориентира.

Поэтому снова возвращаемся в 1-му правилу и сначала делаем расчёт. Иначе, смонтировав электрическую систему подогрева ступеней, можно потом сильно удивиться счетам за потраченную электроэнергию.


Arthur4ik Пользователь FORUMHOUSE

Принцип тот же самый, что и при расчёте тёплого пола. Всё зависит от теплосопротивления слоя, расположенного сверху и снизу нагревающего элемента. Если снизу уложен утеплитель, а греющий электрический кабель заложен в слой плиточного клея или находится под ним, то думаю, что будет достаточно мощности 300-350 Вт/кв. м. Этого хватит, чтобы поддерживать необходимые нам для таянья льда  +3 °С при температуре окружающего воздуха -10 °C.

Если температура ниже, чем – 10 °С, то «гонять» греющую систему ступеней нет смысла. Воздух сухой, влаги мало, наледь не образуется, а снег, если он выпал, проще смести веником. Мощность греющего кабеля тоже бывает разной. Есть кабели с удельным тепловыделением 10-15 Вт на 1 погонный метр, а есть и выше. Т.е. мы снова возвращаемся к необходимости расчёта и точного выбора качественных комплектующих для системы снеготаяния.

Если обобщить советы пользователей портала, то можно выделить следующие рекомендации:

  1. Греющий электрический кабель лучше подходит для укладки на ступенях, т.е. на поверхности сложной формы. Греющие маты лучше укладывать на площадке.
  2. Не забываем проложить кабель (жилу) в верхней части подступёнка, чтобы при вылете ступени этот участок тоже прогревался.
  3.  Если работа системы управляется дистанционно, то нужно ставить датчик влажности. Без него, ориентируясь только на низкую температуру, выставленную на терморегуляторе, обогрев зимой станет работать всё время, «накручивая» лишние киловатты.

Наледь чаще всего образуется в диапазоне температур от + 3 °С до – 7 °С, при повышенной влажности воздуха.

  1. Датчик температуры заводится в гофротрубе диаметром около 2 см. Причём датчик должен быть расположен так, чтобы он находился между двумя жилами греющего кабеля, примерно посередине, а не утыкался в одну из них. Иначе он будет показывать завышенную температуру.
  2. На терморегуляторе надо выставить правильную температуру. Принимаем за базовые условия температуру снеготаяния + 3 °С, но надо учитывать, что датчик находится не снаружи, на воздухе, а замоноличен под отделочным слоем. Т.е. есть слой клея + финишное покрытие, например, на ступени положена плитка, или они облицованы камнем. Поэтому, чтобы нивелировать эту разницу и выйти на реальные + 3 °С, на каждый сантиметр толщины слоя, под которым находится датчик, на терморегуляторе добавляем примерно 1.5 градуса.

Gennady71 Пользователь FORUMHOUSE

Я сделал себе систему снеготаяния. Крыльцо обогреваю водой, ступени – греющим электрическим кабелем. Поэкспериментирую, посмотрю, как это вообще работает. Потом в своей теме отпишусь о результатах. Думаю, что на обогрев ступеней всё же мощности не хватит, надо было кинуть ещё 1-2 жилы.

Варианты управления обогревом открытых площадок

  • Самый простой вариант: саморегулирующийся греющий кабель включается непосредственно в розетку или в щиток и включается вручную когда это необходимо. Саморегулирующийся кабель можно использовать со всеми терморегуляторами.
  • Простой вариант с применением резистивного кабеля: обогрев дорожки или крыльца может быть сделан резистивным кабелем через обычный датчик теплого пола, чтобы защитить греющий кабель от перегрева.
  • С применением термостата и датчиков: система обогрева управляется термостатом по показанию датчиков температуры воздуха и наличия осадков.

Возможны варианты компоновки и совмещения вариантов управления. Это оправдано в случаях, когда, например, установлено ограничение по потребляемой мощности(как иногда бывает в коттеджных поселках).Можно главный въезд и тропинку сделать резистивом, управляемым от метеостанции, чтобы всегда были бы без наледи. А остальные площади, которые не хватит мощности греть одновременно, обогревать саморегулирующимся кабелем, который будет включаться вручную при выключенной основной секции.

Слева резистивный кабель-въезд в гараж, справа саморегулирующийся-дополнительная парковка для гостей

Расчет мощности для обогрева открытых площадок

Необходимо привести 300-350 Ватт на квадратный метр обогреваемой поверхности. Приводимая мощность зависит от толщины прослойки между греющим кабелем и поверхность.

Например нужно обогреть дорожку 0,8 м шириной и 3 м длиной, получается 2,4м2 2,4*300=720 Вт

Саморегулирующегося кабеля Lavita GWS 40-2CR с номинальной мощность 40 Вт/м нужно взять 18 метров (720/40=18). Резистивный кабель идет комплектами с фиксированной длиной и мощностью, и нужно подобрать ближайший больший. На примере зарекомендовавшего себя двужильного резистивного прогревочного кабеля готового к укладке TXLP/2/28 DEFROST SNOW (TWIN) выбираем секцию 890 Вт (31,78 м).

Важный нюанс при обогреве ступеней крыльца стандартной ширины(30см) саморегулирующимся кабелем: оптимальнее брать GWS 30-2CR с номинальной мощность 30 ватт, и класть в 3 нитки с интервалом 10 см. Получается как раз 300 Вт на м2. Тогда как 2 нитки Lavita GWS 40-2CR может оказаться недостаточно, а 3 нитки слишком много.

Саморегулирующийся греющий кабель уложен на ступени в проштрабленные пазы

Варианты монтажа греющего кабеля

  1. на пластиковую сетку, разложенную по всей обогреваемой поверхности
  2. на монтажные ленты, предварительно зафиксированные дюбелями
  3. в проштрабленные пазы, предварительно фиксировать можно грузом и малым количеством раствора

Высчитывается расстояние между нитками греющего кабеля, и кабель фиксируется хомутами к сетке или язычками монтажной ленты.

Фиксируем саморегулирующийся нагревательный кабель Lavita GWS 40-2CR хомутами

Фиксация резистивного кабеля на сетке хомутами

Компоненты системы обогрева лестниц на улице

Стоимость установки системы антиобледенения будет гораздо ниже, если ее производить на этапе строительства. После завершения отделки цена системы обогрева ступеней крыльца станет выше за счет работ по демонтажу и новой отделки.

Базовым элементом конструкции является греющий кабель. В зависимости от задач используют саморегулирующиеся или резистивные кабели, возможно сочетание обеих разновидностей на одном объекте.

Антиобледенительная система

применяется для предотвращения образования наледи (уличный обогрев).

  • площадки и дорожки
  • кровли, крыши, водостоков, желобов

Для обогрева пола внутри помещений используюся системы теплый пол.

Греющий кабель для обогрева ступеней и лестниц | Mos-Obogrev.ru

В компании МосОбогрев можно купить греющий кабель для обогрева ступеней и лестниц- Доставка по Москве

Почему ООО Термокабель?

  • Только качественное и сертифицированное оборудование, лучшие материалы;
  • Удобные условия для оплаты заказа наличными или по безналичному расчету;
  • Привлекательные, конкурентные цены на товары и услуги;
  • Гибкую систему скидок для новых и постоянных покупателей.

Доставка курьером по Москве и Московской области

Мы стараемся максимально лояльно подходить к выбору способов доставки товаров из нашего магазина, чтобы наши клиенты получали необходимое качество по наименьшей цене.

Контакты интернет-магазина Mos-Obogrev.ru

Наш адрес:

г. Москва, ул. Хлобыстова 19, 2 этаж

Контактный телефон:

8 (499) 391-04-88
8 (965) 275-17-45

E-mail:

info@thermocabel.ru

Отзывы о нашей компании:

Особенности кабельного обогрева ступеней

Монтаж системы может быть выполнен в любом доме (в т. ч. эксплуатируемом), но специалисты рекомендуют делать обогрев на этапе строительства или ремонта крыльца. ГК «ССТ» использует кабели двух видов: резистивные и саморегулирующиеся. Первый вариант обладает постоянным сопротивлением; к его преимуществам относят более низкую стоимость, к недостаткам – сложность эксплуатации. Для обогрева лестницы или крыльца лучше использовать саморегулирующий кабель, который является непрерывным греющим элементом и меняет теплоотдачу в зависимости от условий, в которых находится (в частности, температуры ступеней). Установка такой системы избавляет от необходимости использовать механические и химические способы чистки крыльца, помогает экономить деньги и кадровые ресурсы.

Преимущества кабельных устройств обогрева:

  • Эффективность. Греющие элементы обеспечивают быстрый сход снега и льда со ступеней и крыльца, повышая безопасность подъема и спуска.
  • Долговечность. Кабели устойчивы к механическим, атмосферным, температурным воздействиям. Срок службы систем обогрева ступеней исчисляется десятилетиями.
  • Простота эксплуатации. Оборудование не нуждается в частом ремонте и техобслуживании.
  • Экономичность. Саморегулирующиеся кабели, проложенные внутри ступеней, потребляют небольшое количество электроэнергии. Отсутствие необходимости использовать химикаты для борьбы с обледенением увеличивает срок службы крыльца.
  • Универсальность. Системы подходят для любых домов, не предъявляют особых требований к конструкции ступеней или крыльца или крыльца и материалу, из которого они изготовлены.

Типовой узел размещения нагревательных секций на ступенях

Резистивный кабель

состоит из одной или нескольких нагревательных жил, покрытых изоляцией, экраном, и защитной оболочкой. Кабель имеет постоянное напряжение на погонный метр, то есть выделяет равное количество тепла по всей длине. Кабель нельзя резать, пересекать при укладке, даже при точечном повреждении система перестает функционировать. Цена резистивного кабеля — его главное преимущество.

Почему стоит выбрать обогрев от ГК «ССТ»

Наша компания производит системы снеготаяния для всех видов домов и уличных площадок. Кабельные устройства используются для обогрева наружных лестниц и их ступеней, дорожек, подъездных путей, пандусов. Оборудование производится из качественных материалов и комплектующих, отличается продолжительным сроком эксплуатации и устойчивостью к износу. Обогрев крыльца включается и выключается автоматически, что обеспечивает максимальное удобство в работе.

Сотрудники ГК «ССТ» выслушают ваши пожелания, подберут кабель с учетом климатических условий и особенностей объекта. Работы выполняются под ключ: от проектирования и монтажа до пусконаладки и обслуживания. Мы работаем с физическими и юридическими лицами – владельцами частных и многоквартирных жилых домов, промышленных и других зданий.

Купить кабель обогрева крыльца, заказать доставку и монтаж можно двумя способами. Заполните форму на сайте или свяжитесь с нами по телефону.

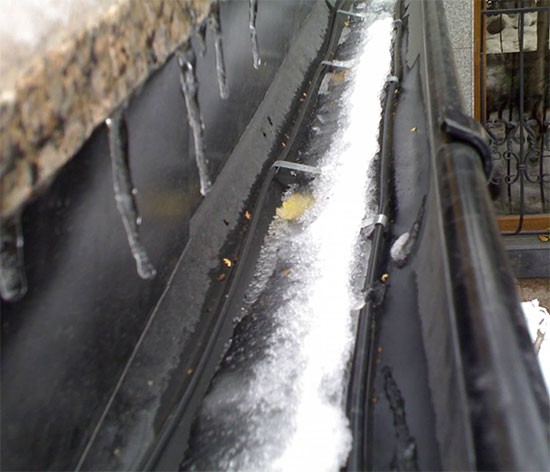

Подогрев ливневой канализации и водостока


igorkzn Пользователь FORUMHOUSE

У меня дом с плоской кровлей. Хочу сделать подогрев ливневой канализации и водостока греющим кабелем, чтобы избежать оледенения воронок и, как следствие — образования «бассейна» на крыше. Задумался, что для этого надо купить, как всё соединить, как подключить, нужны ли датчики? Желательно, чтобы вышло не очень дорого, т.к. дом ещё доделывается, и нужна простая временная схема.

Пользователи портала активно откликнулись на просьбу igorkzn и предложили ряд решений. Участник с ником beutiflet посоветовал бюджетный вариант. Купить нагревательный кабель, который используется для прогрева бетонной смеси в опалубке при монолитных работах зимой. Подключить кабель кусками (по расчёту сопротивления), длиной по 10-15 метров, через трансформаторы на 12 В, используемые для запитывания лампочек. Из минусов способа можно отметить, что это — временное решение, т.к. стальной кабель находится в ПВХ оболочке и может быстро выйти из строя.

Греющий кабель в среднем потребляет от 9 до 20 Вт электроэнергии на 1 пог. м. Зная эти параметры, можно рассчитать общее энергопотребление системы и выяснить, во сколько обойдётся её эксплуатация за зимний период.


3fazy Пользователь FORUMHOUSE

Кроме греющего кабеля, ещё нужен кабель на «холодный конец», т.е. кабель, который не будет нагреваться и заводится в автомат или в регулирующее устройство. Сечение кабеля нужно выбирать, исходя из суммарной мощности греющего кабеля.

Важно: греющий кабель может быть так называемый саморегулирующийся (самрег), который начинает греть при падении температуры ниже определённого уровня (от + 5 °С и ниже) и резистивный греющий кабель. Такой кабель состоит из выделяющей тепло металлической токопроводящей жилы, изоляции, экранирующей оплетки и высокопрочной внешней оболочки.

Резистивный кабель требует наличия автоматики – термостата и датчика влажности, которые будет регулировать его работу, чтобы он не грел всё время без отключения. Самрег проще в подключении, его сложнее перегреть и вывести из строя, но не нужно думать, что его «чудо» характеристики решат всё за пользователя.

Любая система требует вдумчивого подхода.


igorkzn

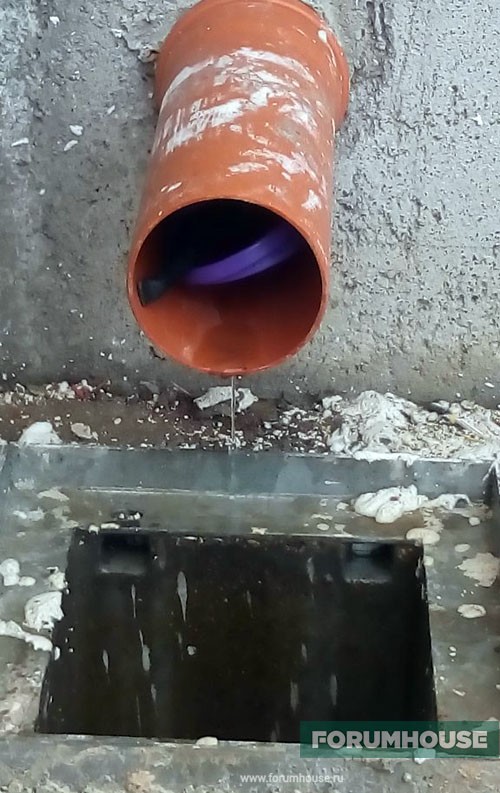

В итоге я смонтировал временное решение — соединил кабель, идущий от воронки, через нарощенные провода с греющим самрегом и просто завёл нарощенный провод на УЗО С25. Когда доберусь до чистовых работ, поставлю регуляторы температуры, датчики и т.д. Система работает и на крыше вокруг воронки, и на выходе никакой наледи не образовалось.

 Комбинирование датчика влажности и температуры позволяет работать системе антиоблединения наиболее эффективно и при этом не вылететь «в трубу» на счетах за электричество.

цены в СПб от РИМ

Томский завод-производитель «RIM» рад предложить вам современное инновационное оборудование для монтажа эффективных систем обогрева различной сложности: несгораемый инфракрасный теплый пол на основе тонких нагревательных матов и константановый гибкий греющий кабель.

Теплый несгораемый пол производится с использованием прочного углеродного волокна Toray японского производства, которое имеет огромный температурный запас и обеспечивает несгораемость конструкции на протяжении всего срока эксплуатации.

Такой пол активно применяется для обогрева жилых домов, общественных учреждений, нежилых помещений различной конфигурации и назначения.

Греющий кабель – это двухжильный провод нагрева, сделанный из термостабильного сплава константана, который обеспечивает равномерный быстрый нагрев до заданного уровня температуры с экономией электроэнергии. Согревающий кабель применяется для прогрева пластиковых и металлических труб разного диаметра, кровли и водостоков, подъездных ступеней и крылец, земли в теплицах, взлетно-посадочных полос. Использование греющего кабеля повышает уровень безопасности в холодное время года, продлевает игровой сезон на футбольных полях.

Нагревательный кабель для ступеней имеет отрезное исполнение, что позволяет приобрести любой метраж кабеля от 1 метра (но не менее 2 метров). Это позволяет облегчить монтаж кабеля, поскольку исчезает необходимость носить с собой тяжелую бухту.

На официальном сайте завода-производителя «RIM» можно купить греющий кабель для улицы и помещений в режиме онлайн. Подробный электронный каталог с полным перечнем выпускаемого заводом оборудования позволяет самостоятельно подобрать греющий кабель для ступеней крыльца и оформить заказ за считанные минуты.

В разделе «Где купить?» представлен перечень компаний-партнеров, которые занимаются реализацией продукции завода «RIM» в различных городах и населенных пунктах России и зарубежья — Вы можете приобрести греющий кабель для крыльца в своем городе (Москва, СПб, Новосибирск и др.) и сэкономить время на доставку.

Лучшая цена греющего кабеля для обогрева ступеней

Представленная на сайте производителя цена греющего кабеля для крыльца и ступеней лишена торговых наценок, что позволяет приобрести необходимый метраж оборудования и сэкономить финансовые ресурсы. Цены греющего кабеля для обогрева крыльца в компаниях-партнерах (в Москве, СПб и других городах) могут отличаться от цен производителя.

Для более эффективной работы греющего кабеля, применяемого с целью обогрева крыльца на улице, необходимо использовать точный терморегулятор, позволяющий устанавливать и поддерживать необходимый температурный режим на протяжении всего срока эксплуатации.

Саморегулирующийся кабель

конструктивно отличается дополнительным присутствием полупроводниковой матрицы, которая обеспечивает возможность разной теплоотдачи на отдельных участках ленточного нагревателя. Благодаря этой особенности, кабель может работать без терморегуляторов, не боится пересечений, экономит электроэнергию. Кроме того, его можно резать на ленты любой длины.  К недостаткам можно отнести высокую цену, наличие стартовых токов, а также постепенное снижение мощности. Практика показывает, что в долгосрочной перспективе это вид нагревателя может стать более выгодным за счет энергосбережения.

Обогрев уличных площадок Devi

Обогрев уличных площадок от Devi

Сложно найти человека, который не сталкивался со скользкими ступеньками или тротуарами в зимнее время. Методы, которыми многие пользовались на протяжении столетий – соль, песок или реагенты, уже не только морально устарели, они требуют массу сил, средств и времени. С развитием современных технологий стало значительно проще бороться с обледенением уличных площадок или ступеней – для этого применяются специальные системы обогрева.

Особенности обогрева уличных площадок

Основным назначением обогрева площадок на улице или ступеней является исключение образования покрова из снега или льда. Так можно обезопасить движение людей. Чаще всего в основе такой системы находится нагревательный кабель Devi или специальный нагревательный мат этого же производителя, который укладывается под поверхностью в процессе строительства. Обязательным элементом такой системы является устройство управления нагревательными элементами. Основная задача системы автоматики – контролировать и регулировать температуру нагрева в зависимости от погодных условий.

Принцип работы системы обогрева Devi

Каждый, кто сталкивался с «теплыми полами», знает, что основа такой системы электрический кабель. Обогрев площадок производится по такому же принципу – тепло, генерируемое кабелем, задерживается поверхностью. Поэтому кабель заделывается в основание, на котором будет потом располагаться тротуарная плитка или поверхность ступеней.

Но для того чтобы правильно обогреть уличную площадку при помощи систем Devi, необходимо правильно подобрать нагревательный кабель

При этом важно учитывать не только скорость, с которой будет прогрета поверхность, а она напрямую связана с потребляемой мощностью, но и возможность экономии. Не каждый может себе позволить оплачивать достаточно большие суммы по счетам за электроэнергию за обогрев улицы

Мощность кабеля Devi, применяемого для улицы, меньше, чем для комнатных систем. С учетом того, что кабель укладывается зигзагом, можно регулировать и его мощность. Как показывает практика, мощность кабеля подбирается индивидуально с учетом всех особенностей применения, и составляет 0,2-0,3 кВт/кв.м. Но данные усредненные, в каждом конкретном случае производится индивидуальный расчет.

Область применения нагревательных систем Devi

Для того чтобы нагревательные системы для уличных площадок были максимально результативны, стоит знать некоторые особенности их применения. Кабель или маты для нагрева расстилаются на ровную поверхность и закрепляется при помощи специальной армирующей сетки, на которую укладывается слой бетона или другой строительной смеси. Управлять нагревательной системой Devi достаточно просто – для этого используются шкафы питания и управляющие пульты с управлением при помощи микропроцессора. Собирается такой шкаф из готовых элементов, при помощи которых можно подогнать управление под условия объекта.

Контур с жидким теплоносителем

Эта система является аналогом конструкции водяного обогрева пола в помещении.
Процесс установки такой системы проходит более сложно, потому что планируется заранее и проводится в процессе строительства здания.

Обусловлено это тем, что такой вид подсоединяется к общим источникам обогрева дома. Чем больше площадь обогрева, тем более эффективным считается именно этот метод.

Контур с жидким теплоносителем, как система, имеет следующую структуру:

  • трубопроводы для движения жидкости;
  • нагревательный котел, который является источником тепла;
  • насос;
  • датчики управления и крепёж.

Оборудование для обогрева ступеней

Греющие кабели

Электрический нагревательный кабель СНФ купить

Электрический нагревательный кабель СНФ для обогрева ступеней

Макс. t°С 240 °С
Макс. t°С без нагрузки 260 °С
Диапазон t°С окружающей среды -60…+55 °С
Температура поддержания до 180 °С
Выпускается на рабочее напряжение ~220 и 380 В
Линейное тепловыделение до 40* Вт/м
Минимальный радиус изгиба 150 мм

Цена по запросу

Соеденители

Соединитель СНФ МФ купить

Соединитель СНФ МФ

Макс. t°С без нагрузки 240 °С
Диапазон t°С окружающей среды -60…+55 °С
Минимальная температура монтажа -60 °С
Максимальное сечение жилы до 10 мм2
Напряжение питания до 380 В
Степень защиты IP 66

Цена по запросу

Коробка соединительная РТВ 401 купить

Коробка соединительная РТВ 401

Климатическое исполнение УХЛ1
Степень пылевлагозащиты IP66
Температурная группа Т6
Рабочее напряжение до 550 В
Рабочий ток до 50 А
Габаритные размеры корпуса 122×120×90

Цена по запросу

Коробка соединительная РТВ 402 купить

Коробка соединительная РТВ 402

Климатическое исполнение УХЛ1
Степень пылевлагозащиты IP66
Температурная группа Т6
Рабочее напряжение до 550 В
Рабочий ток до 50 А
Габаритные размеры корпуса 122×120×90

Цена по запросу

обогрев ступеней крыльца подогрев лестница обогрев кровли саморегулирующим кабелем кабельный обогрев площадок обогрев площадок улицы антиобледенение кровли обогрев парковок

Все решения Для гражданского строительства и ЖКХ

Включение системы обогрева ступеней:

  • когда на обогреваемых поверхностях образуется талая вода и высока вероятность  ее замерзания;
  • при выпадении атмосферных осадков в  виде снега;
  • не рекомендуется включать систему обогрева при температуре ниже -15°С, обычно это приводит к дополнительному обледенению, так как -15ºС и ниже выпадение осадков маловероятно.

Обогрев ступеней крыльца и лестниц с помощью нагревательного кабеля

Обогрев наружных лестниц и крылец

Для гарантированной защиты от наледи уличных ступеней требуется обеспечить мощность обогрева 250 — 300 Вт./м2.

Применяются, как правило, мощные нагревательные кабели ELEKTRA — одножильные или двужильные, с удельной мощностью от 20 Вт./м.п.

Для этого применяют:

Какой кабель выбрать для монтажа: одножильный или двухжильный?  Двухжильный кабель удобно укладывать при обогреве ступеней, на площадки же можно использовать и одножильный кабель. Когда отсутствует возможность увеличения высоты ступени, под кабель вырезают канавки (штробы), и уже в них укладывают кабель.

Примеры расчета мощности на обогрев крыльца.

Обогрев входной группы нагревательным кабелем ELEKTRA VCD 25.

Исходные данные:

  • количество обогреваемых ступеней  4 шт.
  • длина ступени 1200 мм.
  • ширина ступени 300 мм.
  • высота ступени 150мм.
  • габарит обогреваемой площадки 1200 х 1200 мм.
  • удельная мощность обогрева 300 Вт./м2

Для обеспечения мощности нагрева в 300 Вт./м2 используя нагревательный кабель VCD 25 шаг укладки должен составлять: 25 (Вт./м.п.) / 300 (Вт./м2) = 0,083 м.=83 мм.

На одной ступени, размером 1200 х 300 (1,2м. х 0,3м.) надо уложить нагревательный кабель длиной: L = (300 (Вт./м2) 25 (Вт./м.п.)) х 0,3 х 1,2 = 4,3 метра. Соответствено на четырех ступенях эта длина станет 4,3 х 4 = 17,3 метра. Добавим по 0,15 м. на высоту подъема ступеней: 0,15 х 4 = 0,6 м. Длина нагревательного кабеля, расположенного на площадке равна: L = (300 (Вт./м2) 25 (Вт./м.п.)) х 1,2 х 1,2 = 17,3 метра. Итого общая длина кабеля 17,3 + 0,6 + 17,3 = 35 м. Выбираем нагревательный кабель Elektra VCD 25 / 890. Учитывая, что свес ступени обычно бывает 20 — 30 мм. и толщина облицовки подступёнка может достигать 25 мм., первый ряд кабеля укладываем на расстоянии не более 4 см. от края ступени.

Обогрев крыльца при помощи одножильного кабеля VC 20.

При мощности нагрева в 300 Вт./м2 применяя нагревательный кабель VC 20 шаг укладки должен составлять: 20 (Вт./м.п.) / 300 (Вт./м2) = 0,066 м.=66 мм.

Длина кабеля для обогрева ступени размером 1200 х 300 (1,2м. х 0,3м.) равна: L = (300 (Вт./м2) 20 (Вт./м.п.)) х 0,3 х 1,2 = 5,4 метра. Соответствено на четырех ступенях эта длина станет 5,4 х 4 = 21,6 метра. Добавим по 0,15 м. на высоту подъема ступеней: 0,15 х 4 = 0,6 м. Длина нагревательного кабеля, расположенного на площадке равна:  L = (300 (Вт./м2) 20 (Вт./м.п.)) х 1,2 х 1,2 = 21,6 метра. Итого общая длина кабеля 21,6 + 0,6 + 21,6 = 43,8 м. Выбираем нагревательный кабель Elektra VC 20 / 930, длиной 46 метров. Остаток кабеля 2,2 метра уложим перед лестницей. Помним про свес ступени в 20 — 30 мм. и толщину облицовки подступёнка в 25 мм., первый ряд кабеля укладываем на расстоянии не более 4 см. от края ступени.

Особенности монтажа обогрева крыльца или лестницы

Укладывая нагревательные кабели надо придерживаться следующих правил:

  • шаг укладки кабеля VC 20 должен быть не меньше 50 мм.
  • шаг укладки кабеля VCD 25 должен быть не менее 60 мм.
  • шаг укладки кабеля TuffTec 30 должен быть не менее 70 мм.

Ввиду того, что боковые части ступеней не обогреваются, крайние витки кабеля надо располагать как можно ближе к краю ступени. Если отлитые ступени нуждаются в выравнивании, как на фото, то кабель укладывают поверху ступеней, закрепляют при помощи монтажной ленты и заливают выравнивающим раствором. Для это лучше использовать сухие смеси на цементной основе, предназначенные для выравнивания поверхностей.

Управлять нагревом крыльца можно при помощи терморегулятора ETOG с датчиком температуры и влажности, или при помощи регулятора ETR, работающего с датчиком температуры.

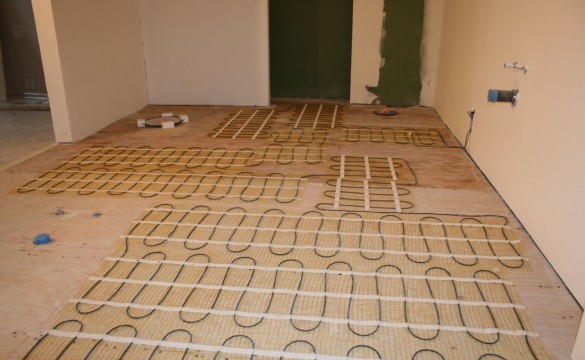

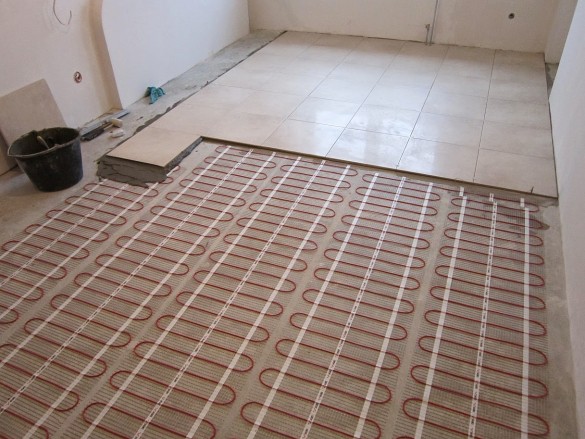

Расчёт мощности электрического тёплого пола и сечение проводки для его подключения

За последние годы среди застройщиков приобрела популярность низкотемпературная система отопления “тёплый пол”, которая обеспечивает больший тепловой комфорт в помещении чем радиаторы. Тёплый пол может быть водяным, когда по трубам, уложенным в бетонной стяжке, циркулирует теплоноситель, или электрическим.

При всех достоинствах водяного теплого пола, не у всех есть возможность его смонтировать в загородном доме, а тем более – в городской квартире с централизованным отоплением. Поэтому застройщики останавливают свой выбор на электрическом теплом поле как на менее трудоёмком и затратном варианте. Но, несмотря на множество хорошо отработанных схем, у большинства пользователей возникают вопросы, сколько энергии будет «кушать» такая система, и потянет ли её проводка.


Builder777 Пользователь FORUMHOUSE

Думаю сделать в доме электрический теплый пол. Понимаю, что надо ставить отдельную линию с автоматом отключения, но какой кабель выбрать, подойдёт ли медный сечением 3х2.5?

Чтобы не заниматься гаданием, опять всё нужно начинать с расчёта. Итак, для общего понимания действуем по следующему алгоритму:

  1. Определяем, будет ли тёплый пол основной или вспомогательной системой (для комфорта) отопления.
  2. Выбираем тип помещения.
  3. Рассчитываем чистую площадь (без мебели), которую занимает теплый пол в комнате.
  4. Определяем мощность, которую потребляет система.
  5. Исходя из полученной мощности (энергопотребления теплого пола), подбираем автомат и сечение проводки.

Если тёплый пол рассматривается в качестве основной системы отопления, то его мощность должна рассчитываться на основании расчёта теплопотерь помещения, которые должна компенсировать система.

Для ориентира можно взять усреднённое значение необходимой мощности теплого пола для жилого помещения – 150 Вт на 1 кв. м. Зная это значение и определив площадь обогрева в комнате, рассчитываем мощность системы.

Допустим надо смонтировать электрический теплый пол на площади 15 кв. м. Следовательно: 15 (кв. м) х150 (Вт/кв. м) = 2250 Вт, т.е. кабель сечением 3х2.5 мм и автомат на 16А (3.52 кВт) «потянут» такой пол + еще останется запас.

Выбор сечения кабеля для подключения теплого пола зависит от суммарного энергопотребления системы.

Главный вывод из всего вышесказанного: прежде чем что-то смонтировать, надо знать, как это делается правильно, а для этого надо вооружиться знаниями, например, изучив следующие материалы и темы.

Здесь рассказывается, как рассчитать сколько электроэнергии потребляет теплый пол. Также рекомендуем раздел на FORUMHOUSE, где собраны ответы на самые разнообразные вопросы по электрике.

В этой статье приведена базовая информация по системе водяного и электрического теплого пола, а здесь – правила монтажа электропроводки в деревянном доме.

В видео – как сделать электрику и провести «инженерку» в загородном доме.

Нестандартные способы применения уличных систем обогрева

Нагревательные элементы можно укладывать на скатах кровли.

Обогрев ступеней 12

Тогда снежный покров не будет накапливаться, и неожиданно не свалится вам на голову. Разумеется, оснащать эту систему автоматическим датчиком температуры не следует. Она включается принудительно, по мере накопления снега. Но это уже материал для другой статьи.

Греющий кабель для обогрева ступеней, дорожек, крыльца, пандусов

Применяется нагревательный кабель марки СН-28, который имеет определенную строительную длину. Основа – резистивный двухжильный нагревательный кабель. Постоянная удельная мощность тепловыделения – 28 Вт/м. Цены на кабель для обогрева ступеней.

Наименование Площадь, м2 Мощность, Вт Длина, м Размер, мм Цена, руб
СН-28-151

м²

151 Вт

5,4 м

мм

3011 руб

СН-28-185

м²

185 Вт

6,6 м

мм

3288 руб

СН-28-213

м²

213 Вт

7,6 м

мм

3934 руб

СН-28-300

м²

300 Вт

10,7 м

мм

5123 руб

СН-28-392

м²

392 Вт

14 м

мм

5581 руб

СН-28-521

м²

521 Вт

18,6 м

мм

6916 руб

СН-28-700

м²

700 Вт

25 м

мм

8103 руб

СН-28-924

м²

924 Вт

33 м

мм

10018 руб

СН-28-1176

м²

1176 Вт

42 м

мм

12945 руб

СН-28-1512

м²

1512 Вт

54 м

мм

15045 руб

СН-28-1848

м²

1848 Вт

66 м

мм

18389 руб

СН-28-2380

м²

2380 Вт

85 м

мм

22140 руб

СН-28-2912

м²

2912 Вт

104 м

мм

23572 руб

СН-28-3220

м²

3220 Вт

115 м

мм

24679 руб

СН-28-3696

м²

3696 Вт

132 м

мм

27417 руб

СН-28-4116

м²

4116 Вт

147 м

мм

30571 руб

Где использовать уличный подогрев

Помимо обогрева крыльца и ступеней, такими системами могут быть оборудованы:

  • кровля для предотвращения сосулек на крыше;
  • площадка на улице – например, перед вашим домом;
  • парковочные площадки или территория перед гаражом;
  • полы в гараже, подвале и других холодных помещениях.

Где бы вы ни использовали систему подогрева, учтите, что вместе с ней необходимо использовать антискользящий облицовочный материал, чтобы в момент таяния снега избежать скольжения и травмирования. Можно приобрести специальное покрытие, в нем особенно будут нуждаться покрытия, выполненные из натурального камня или керамогранита.

Вы можете задать свой вопрос нашему автору:


Добавить комментарий

Ваш адрес email не будет опубликован.
