Отражатели для батарей отопления, отражатель тепла

Чтобы сберечь тепло в помещении, что установить теплоотражающий экран за радиатором отопления. Экономия топлива будет порядка 4 %. Правила монтажа фольгированного отражателя. Виды материалов.

Отражатель тепла за батареей

  1. Эффективная работа теплоотражающего экрана за радиатором может достигаться через единовременное следование следующим правилам:
  2. Сам экран не должен закрывать пути теплопередачи от батареи в комнату. Подобных путей лишь два. Это потоки тёплого воздуха, идущие вверх, и теплоизлучение в ИК-диапазоне.
  3. Для исключения неэффективности теплоотдачи в первом случае, короба обязаны конструктивно обеспечивать беспрепятственную воздушную циркуляцию по направлению вверх. Для этого они обязаны иметь необходимые входы в нижней части. В то же время верхняя горизонталь не должна быть сплошной.
  4. Для осуществления воздушных потоков тёплого воздуха, стоит делать теплоотражающие экраны с решетчатыми лицевыми частями (исключение составляют те, что выполнены металлическими).

Обогрев наружной стены с закреплённой батареей становится намного меньше из-за того, что между ним и стеной монтируют подобные экраны.

Принцип работы теплоотражающего экрана за радиатором

Отражатель тепла за батареей

В большинстве квартир и жилых домов радиаторы отопления устанавливаются под оконными проемами. Участок стены за ними всегда обогревается интенсивнее всего. Эксперты говорят, что эта часть может нагреваться до 35–40°. По сути драгоценное тепло уходит на обогрев наружной стены здания вместо того, чтобы сделать температуру в помещении более высокой.

Проблему тепловых потерь реально решить простым способом – установить тепловой экран на участок стены прямо за радиатором

Еще большие тепловые потери наблюдаются в случаях, когда радиатор монтируется в нишу. Она тоньше стеновой поверхности. А значит, через нее в комнаты холодный воздух проникает в огромных количествах.

Мириться с таким положением вещей, несомненно, нельзя. Да и не нужно. Проблему тепловых потерь реально решить простым и элегантным способом – установить тепловой экран на участок стены прямо за радиатором.

Интересующее нас теплоотражающее приспособление не только сохраняет тепло. Оно, кроме того, защищает батареи от проникновения в них частичек пыли и влаги из-за стены (через небольшие трещины).

Визуально теплоотражающие экраны заводского производства выглядят привлекательно. Это дает возможность с их помощью украсить невзрачные участки стены за радиаторами отопления.

Теоретически их можно сделать из любого вида отражающего материала, скомбинировав его с теплоизолирующим изделием. Здесь главное выдержать одно условие. Отражающий материал обязан характеризоваться минимальным (до 0,05 Вт/м*°С) показателем теплопроводности.

Этому условию полностью соответствует фольга. Но использовать ее самостоятельно нельзя. Фольгу, являющуюся металлизированным изделием, придется прикрепить к стене. Она будет нагреваться и сразу же передавать тепло стенке.

Поэтому обязательно нужно выполнить специальную прослойку между стеновой поверхностью и фольгой. Важно! Прослойка должна быть толще металлизированного изделия.

  • Рассмотрим, какие материалы применяются для таких экранов:
  • фольга;
  • пенофол;
  • порилекс с фольгой.

Это важно! Главное, чтобы материал, из которого сделан отражающий экран, имел низкий коэффициент теплопроводности, приблизительно 0,05 Вт/м*°С.

Если для этих целей применить только фольгу, тогда следует учесть, что этот металл нагревается и, если у него будет контакт со стеной, тогда все тепло перейдет к ней. А чтобы этого не происходило необходимо между ними (фольга и стена) сделать прослойку, которая должна быть толще фольги и иметь низкую теплопроводность.

Для этого применяют пенофол, который представляет собой вспененную основу или порилекс с фольгой. Причем толщина экрана должна быть 3 — 5 мм.

Также отражатель тепла за батареей можно изготовить из рулонного пенопласта. Это трехмиллиметровый материал, который создан специально для перенаправления тепла внутрь помещения.

Самым распространенным и дешевым материалом для изоляции, считается вспененный полиэтилен. 4 мм этого материала заменяет 10 см слой минеральной ваты. Полиэтилен изолирующим слоем крепится к стенке, а стороной с фольгой к отопительной батарее.

  1. Преимущества теплоотражающего экрана за радиатором:
  2. Теплоотражающий элемент позволяет перенаправить тепло внутрь помещения, а не обогревать стены внешнего вида. За счет этого можно увеличить температуру в комнате, при этом сэкономить на отоплении.
  3. Такие радиаторы могут быть декоративного вида, то есть благодаря этому, подчеркиваются невзрачные места под батареями.
  4. Радиаторы не забиваются пылью из-за подходящего холодного воздуха снизу, они становятся удобными в уборке.
  5. Основным преимуществом является подача теплого воздуха в помещение, а также препятствие проникновения влажности.

Фольга за батареей отопления

Фольга за батареей отопления

Теплоотражающий экран с алюминиевой фольгой за радиатор отопления, полностью изолирует стены от нагрева, что способствует снижению потерь тепла и повышает эффективность работы отопительной системы на 20%.

Теплоотражающий экран с алюминиевой фольгой за радиаторы, батареи центрального отопления, полностью изолирует стены от нагрева, что способствует снижению потерь тепла и повышает эффективность работы отопительной системы на 20%.

Температура в помещении при этом повышается на 2-3°С. Тепло-гидроизоляция кровли. Может использоваться как утеплитель под теплые полы только с полиэтиленовой пленкой (для защиты фольги от окисления в агрессивной среде цементно-песчаных растворов).

90 % тепла отражается от фольги, а слой теплоизоляции затрудняет потерю тепла. Для достижения наибольшего эффекта и сохранения тепла можно применить двустороннее фольгирование, то есть изолирующий материал будет средним звеном, а наружные стороны материала изготовлены из фольги, но это лишнее.

Крепят такой материал клеем, но будет лучше, если под таким экраном будет слой воздуха, который заменит теплоизолятор. Для этого применяют решетку, на которую крепят лист экрана, а толщина рекомендуемого слоя 10 мм.

Установив фольгу за батареей отопления, около наружной стены, можно добиться увеличения температуры воздуха в помещении на 2 градуса.

  • Фольга устанавливается по следующим правилам:
  • Толщина изоляционного слоя должна быть не менее 5 мм.
  • Отражающая сторона экрана должна быть развёрнута в сторону батареи.
  • Если фольга не имеет самоклеящегося слоя, то прикрепить её можно с помощью скоб строительного степлера.

Помимо отражения тепла такой экран может исполнять пароизоляционную функцию, то есть защитить стену от проникновения в неё влаги.

Размер такого отражающего экрана должен быть больше, чем размер радиатора отопления. Безусловно, для установки такого экрана за радиаторами отопления ни в какую компанию обращаться не надо, можно это сделать самостоятельно.

Теплоотражающий экран с алюминиевой фольгой за радиаторы, батареи центрального отопления, полностью изолирует стены от нагрева, что способствует снижению потерь тепла и повышает эффективность работы отопительной системы на 20%.Температура в помещении при этом повышается на 2-3°С.

Тепло-гидроизоляция кровли. Может использоваться как утеплитель под теплые полы только с полиэтиленовой пленкой (для защиты фольги от окисления в агрессивной среде цементно-песчаных растворов).

Теплоотражающая пленка для батарей

Теплоотражающая пленка для батарей

Теплоотражающая пленка — рулонный материал на тканой или нетканой основе, отражающий инфракрасное излучение по направлению к источнику.

В первую очередь, следует определиться с местом её применения. Так, для создания теплоотражающего экрана за батареей нужно помнить, что теплопроводность алюминия очень высока.

Чтобы не нагревать стену за батареей, а отражать тепло в комнату, между пленкой и стеной должна быть утепляющая прослойка. Идеальный выбор в этом случае — пленки на основе вспененного полиэтилена.

Теплоотражающая пленка Ондутис R Termo прекрасно подходит для того, чтобы сократить затраты на отопление. Благодаря своим характеристикам, она обеспечивает до 80% отражения тепла. Как результат, вместо прогревания стен тепловая энергия используется исключительно для обогрева помещений.

Небольшой вес пароизоляции Ондутис R Termo (70 м2/г) позволяет использовать ее для утепления легких каркасных конструкций, а паропроницаемость до 10 г/м2 за сутки обеспечивает максимальную защиту утеплителя от пара даже в русской бане. При этом пленка не теряет своих свойств при перепадах температур от −40 до +120 градусов.

Отражающий экран для батареи отопления

Бытовые радиаторы отопления излучают ненаправленный поток тепловой энергии и одновременно с нагревом воздуха в помещении прогревают стену, на которой смонтированы. Установив в зоне подвеса батареи несложный теплоотражатель за батарею, можно существенно сократить потерю тепла и при тех же энергозатратах поднять температуру в помещении на 2-4 градуса.

Экран–отражатель тепла идеально подходит для утепления пространство за батареями и радиаторами отопления, лоджий и балконов. Этот гибкий, тонкий, прочный и легкий материал на основе алюминиевой фольги, обладает великолепными свойствами теплоизоляции.

Принцип действия, очень прост – экран отражает до 90% тепла.

Возможно, вы замечали, что стена, расположенная за радиатором, всегда теплая. Это говорит о том, что тепло от батареи просто уходит в никуда, — на обогрев улицы.

Например, такая простая процедура, как утепление зоны за радиатором может увеличить температуру в доме на 3-6 С, и повысить коэффициент полезного действия радиатора до 42%. Следовательно, значительно сократить расходы на отопление помещения, — будь это газ и электроэнергия.

Теоретически тепловые экраны для батарей отопления могут быть изготовлены методом комбинации любого теплоизолирующего материала и отражающей фольги (например, пенополистирольных или минераловатных плит).

Но на текущий момент самым эффективным и удобным является вспененный полиэтилен с закрытыми воздушными порами, выпускаемый в виде рулонов с односторонним или двухсторонним покрытием алюминиевой фольгой. Толщина такого материала составляет всего 5-10 мм.

Без учета отражающего эффекта, теплопроводность одного слоя вспененного полиэтилена составляет 0.05 Вт/м °С. При этом суммарная теплоотражающая эффективность превышает пенобетон в 12-20 раз, минераловату и пенополистирол в 4-12 раз.

  1. Наиболее известные торговые марки в этой категории товаров: «Пенофол», «Изоспан», «Алюмофол», «Порилекс». Все они выпускаются в трех вариантах, различаемых по методу фольгирования:
  2. тип A: одностороннее;
  3. тип B: двухстороннее;
  4. тип C: одностороннее с самоклеющейся основой.

Из каких материалов изготавливаются отражатели

Теоретически их можно сделать из любого вида отражающего материала, скомбинировав его с теплоизолирующим изделием. Здесь главное выдержать одно условие. Отражающий материал обязан характеризоваться минимальным (до 0,05 Вт/м*°С) показателем теплопроводности.

Этому условию полностью соответствует фольга. Но использовать ее самостоятельно нельзя. Фольгу, являющуюся металлизированным изделием, придется прикрепить к стене. Она будет нагреваться и сразу же передавать тепло стенке.

Поэтому обязательно нужно выполнить специальную прослойку между стеновой поверхностью и фольгой.

Важно!

Прослойка должна быть толще металлизированного изделия.

  • Чаще всего для изготовления теплоизолятора используют:
  • рулонный пенопласт;
  • пенофол (вспененный полиэтилен).

Пенопласт в рулонах – дешевый материал. При этом его теплозащитный потенциал в 1,5 раза выше, чем у известного изолятора – минеральной ваты. Вспененный полиэтилен по сравнению с минватой эффективнее в 2–2,5 раза. Доказано, что 4 мм пенофола обеспечивают такую же величину теплоизоляции, как и 10 мм минеральной ваты.

Вы можете самостоятельно сделать отражатель идущего от батареи тепла. Для этого нужно приобрести по отдельности фольгу и теплоизоляционный материал и скрепить их между собой скотчем. Но проще приобрести готовое теплоотражающее изделие.

Они выпускаются под известными брендами – Изоспан, Порилекс, Алюмофол, Пенофол. Выбрать подходящее по цене изделие будет просто.

  1. Теплоотражающая продукция разных фирм отличается друг от друга незначительно. Рассмотрим возможности фольгированных материалов на примере экранов Изоспан. Эти изделия особенно востребованы отечественными потребителями. Строительный рынок предлагает несколько видов теплоотражающих приспособлений Изоспан:
  2. FX. Функцию теплоизолятора выполняет вспененный полиэтилен, а роль отражающей пленки играет лавсановое покрытие.
  3. FS. Изделия с полипропиленовой (ПП) нетканой основой, к которой крепят полипропиленовую металлизированную пленку.
  4. FD. Аналог модели FS. Но теплоизолятор изготавливается из тканого ПП полотна.

Специалисты рекомендуют применять Изоспан FX. Он имеет доступную цену, не содержит токсичных и вредных соединений, не деформируется при нагревании. Впрочем, вы можете использовать и иные разновидности Изоспана.

Поверьте, эффект от их использования будет не хуже. Сразу отметим, что достойные эксплуатационные характеристики присущи теплоотражающим пленкам других производителей. Зацикливаться именно на Изоспане не нужно.

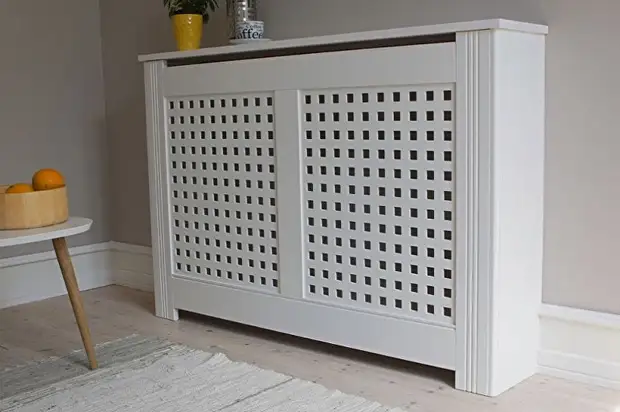

Экран для радиатора: эстетичный внешний вид, практичный подход

Вам не нравится внешний вид батарей в вашем жилище? Считаете, что их острые углы и повышенная температура поверхности опасны для вашего маленького ребенка? Купите экран на радиатор и установите его – это не займет много времени и не потребует серьезных финансовых вложений. Между тем, такое изделие способно обеспечить:

  • защиту от ожогов;
  • предотвращение травм, в частности, ударов об острые углы;
  • частичную защиту радиаторов от пыли;
  • маскировку не слишком эстетичного вида батарей.

Помимо вышеперечисленных функций, экран на радиатор отопления способен внести пассивный вклад в семейный бюджет: сделав ремонт и обновив интерьер, старые, но надежные и эффективные чугунные батареи, а заодно и трубы, менять совсем необязательно – можно замаскировать их красивым экраном на батарею. Если вы тщательно подойдете к вопросу выбора такого изделия, то он сможет не только органично вписаться в систему дизайна интерьера, но и стать значимым акцентом.

Как выбрать экран на радиатор

При покупке вы можете исходить из видов экранов:

  • по способу крепления: короб, панель, сетка;
  • по материалу изготовления: металл, МДФ, стекло, дерево, пластик и т.д.

В Леруа Мерлен можно купить экраны на радиатор из ДВП, металла и других материалов. Кроме того, ассортимент представлен и экранами из ХДФ – современного материала, обладающего теми же преимуществами, что и МДФ, но прочность ХДФ существенно выше за счет повышенной плотности.

Огромный ассортимент экранов на батарею, купить которые можно оптом и в розницу, позволит сделать удачный выбор. Ажурные панели из ХДФ, лаконичные из металла, минималистичные из деревянных планок – все эти и другие изделия вы сможете увидеть на фото в каталоге нашего интернет-магазина, и заказать, позвонив нам или оформив заказ онлайн.

Изменение способа подключения радиатора

Знакома ли вам ситуация, когда половина батареи имеет высокую температуру, а половина холодная? Чаще всего в этом случае виноват способ подключения. Взгляните как работает прибор при одностороннем подключении радиатора с подачей теплоносителя сверху.

Обратите внимание, насколько хуже работают дальние секции

Теперь взглянем на схему одностороннего подключения с подачей теплоносителя снизу.

Видим тот же самый эффект

А вот двухстороннее подключение с подачей сверху и снизу.

Видим тот же самый эффектВидим тот же самый эффект

Если вы обнаружили у себя одну из представленных выше схем, то вам не повезло. Самым рациональным с точки зрения эффективности работы является диагональное подключение с подачей сверху.

Вся теплообменная площадь радиатора прогревается равномерно, радиатор работает на полную мощность

И как же быть в том случае, когда разводку труб менять не хочется или же невозможно? В этом случае мы можем посоветовать приобрести радиаторы, имеющие в своей конструкции некоторую хитрость. Эта специальная перегородка между первой и второй секцией, меняющая направление движения теплоносителя.

Специальная заглушка превращает нижнее двухстороннее подключение в нужное нам диагональное с верхней подводкойА этот вариант подходит для верхнего двухстороннего подключения

В случае одностороннего подключения показали свою эффективность специальные удлинители потока.

Принцип работы удлинителя потока

Существуют устройства и для оптимизации одностороннего нижнего подключения, но думаем общий принцип вам теперь стал ясен.

Комментарий Сергей Харитонов Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой» Задать вопрос «Способ подключения является одним из самых эффективных способов повысить теплоотдачу батареи или, если точнее выразиться, заставить радиатор работать так, как он должен. По понятным причинам такие вещи лучше всего предусматривать на этапе проектирования отопительной системы, чтобы не ломать голову потом. Ведь любая переделка потребует отключения стояка, навыков слесаря или денежных затрат, а в некоторых случаях и согласования с ЖЭКом.»

Вывод: эффективно на 100%.

Предназначение экранов для батарей

Современные экраны предназначены для выполнения многих функций, а именно:

— Защиты от случайных ударов, так как выпуклые ребра батарей могут стать причиной травмы. Экраны нередко устанавливают в помещениях с большим скоплением людей, в школах, поликлиниках, спортзалах;
— Обеспечения нормальной и эффектной работы батареи отопления;
— Защиты радиаторов от скопления пыли и загрязнений, что значительно упрощает уборку;
— Декоративной функции – огромное количество способов украшения экранов позволяет сделать их стильным дополнением интерьера.

Установив экран, закрывающий неприглядный радиатор, можно вполне отказаться от длинных штор, заменив их современными рулонными или римскими полотнами.

Экраны для батарей отопления - Предназначение
Экраны для батарей отопления - Предназначение

Принцип работы

Чтобы понять принцип действия подобной изоляции, рассмотрим основные способы передачи тепла от одного покрытия другому:

  • теплопроводность — способность проводить тепло (твердые тела);
  • конвекция – передача тепла по воздуху из-за разной плотности холодных и теплых воздушных потоков;
  • излучение – любое тело с температурой выше нуля излучает тепловые волны, которые поглощаются стенами и потолком (поверхностями), превращаются в тепло и передаются холодной внешней среде. На долю такого обмена приходится порядка 60-90% теплопотерь.

Как правильно монтировать теплоотражающий экран за батареей

Таким образом, теплопотери неизбежны. Получается, что для создания эффекта теплоизоляции нужно свести к минимуму потери тепла от излучения. Но традиционные ТИМ не способны защитить здание от такого типа передачи тепла. И оптимальный материал был найден – фольгированная изоляция, известная отражательной и малоизлучательной способностью.

Отражающая теплоизоляция работает по всем процессам теплообмена: излучением, конвекцией и теплопроводностью, тормозя потери тепла.

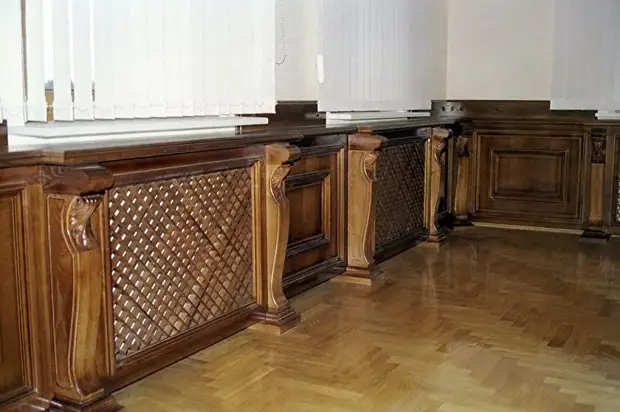

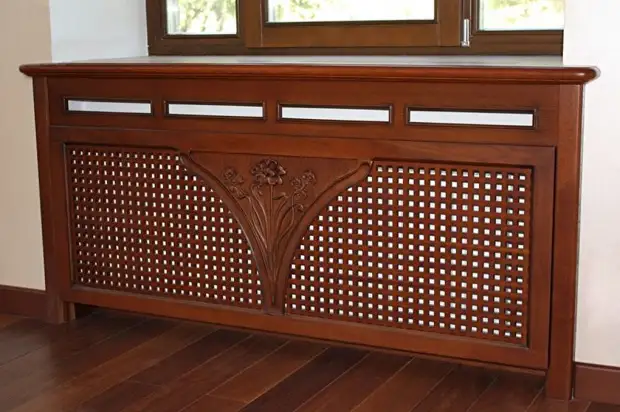

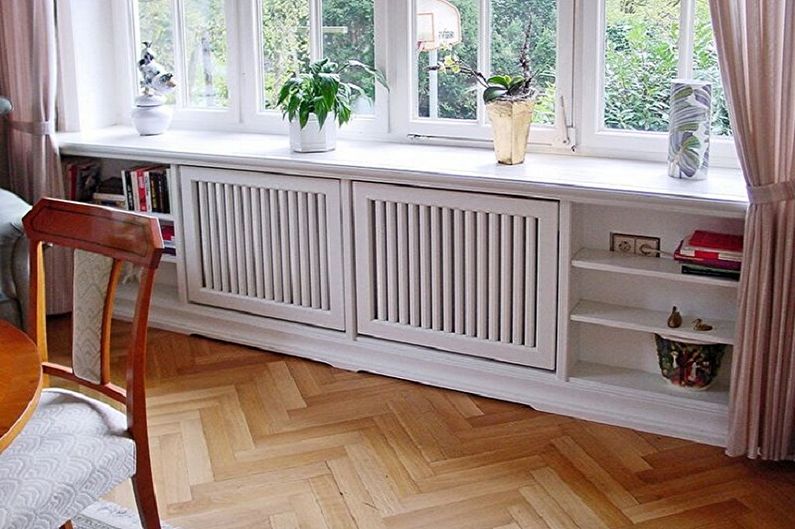

Дизайн экранов для батарей

С годами полотна, скрывающие радиаторы, перешли в разряд стильного дополнения интерьеров. Существуют различные способы сделать из экрана настоящее украшение. В первую очередь это касается деревянных изделий, которые нередко в классических интерьерах дополняют резными элементами. Изящная резьба придает обстановке некоторую легкость и изысканность. Хорошо смотрятся полотна, подобранные под цвет мебели. Особыми декоративными свойствами наделены стеклянные экраны, которые могут быть дополнены следующими способами:

— Фотопечать – украсит полотно великолепными пейзажами, панорамами городов и любыми другими изображениями по желанию заказчика;

— Рисунки ручной работы – довольно дорогое удовольствие, но конечный результат того стоит. Данный способ декорирования экрана подразумевает нанесение художником картины силикатными красками. Затем витраж подвергают обжигу в специальной печи;

— Пескоструйное нанесение с добавлением красок позволяет создавать самые разнообразные узоры;

— Декорирование свинцовой самоклеящейся пленкой – дорогостоящий вид украшения экрана. Его стоимость объясняется дороговизной сырья, зато рисунки имеют богатую красочную палитру.

Красивые конструкции витражей создаются при фацетном способе. Это довольно сложная технология, в процессе которой отдельные элементы стекла сначала подвергают огранке, а затем обволакивают специальным клеем и монтируют к металлическому профилю. Совершенно уникальные экраны получают с применением страз, которые способны имитировать огранку из драгоценных материалов.

Если Вы задумали самостоятельно украсить экран для батареи, это можно сделать с помощью элементарной покраски, например, под цвет интерьера. Можно нанести оригинальный рисунок в виде пианино. Для работы понадобятся белая и черная краски. Изображение нужно заранее хорошенько продумать, чтобы клавиши были расположены реалистично в правильной последовательности.

Еще одна интересная техника – декупаж – позволит придать панелям некоторый шик. Для этого необходимо приобрести многослойные салфетки с рисунком. Далее все просто: экран нужно помыть и высушить (можно покрасить). Верхний слой салфетки отделяется, прикладывается к поверхности полотна и хорошенько промазывается слоем клея ПВА. Параллельно необходимо удалять пузырьки воздуха. Когда аппликация полностью высохнет, ее можно покрыть лаком, чтобы продлить долговечность рисунка.

Дизайн экранов для батарей отопления
Дизайн экранов для батарей отопления
Дизайн экранов для батарей отопления

Плюсы теплоотражающего экрана

Теплоотражающий экран за радиатором решает два вопроса:

  1. увеличивает теплоотдачу – главная цель,
  2. снижает теплопотери.

Все это с минимальными затратами.

Участки за отопительными приборами нагреваются сильнее, чем другие.

Являясь дополнительной изоляцией, экран восстанавливает их теплопроводность наравне с остальной стеной.

Идея не нова.

Она много раз опробовалась на практике и обсуждалась в специализированной литературе.

Об эффективности теплоотражающих экранов говорит

  • Умняков Н.П. – справочное пособие «Как сделать дом теплым» и
  • немецкий инженер Инrольф Тиатор – автор пособия «Отопительные системы» (оригинальное название «Heizungsanlagen»).

По их мнению, теплоотражающий экран за радиатором способен уменьшить теплопотери кирпичной стены толщиной 0,51 метра на 35%.

Минусы теплоотражающего экрана

Минусы теплоотражающего экрана

Отражатели для батарей отопления Система отопления

» Батареи отопления

Система обогрева включает, крепежи, трубы терморегуляторы, бак для расширения, развоздушки, батареи, коллекторы, систему соединения котел, увеличивающие давление насосы.

На этой странице мы постараемся найти и выбрать для нужной дачи определенные компоненты монтажа. Монтаж обогревания дачи имеет разные элементы. Все элементы монтажа весьма важны.

Посему выбор частей конструкции нужно делать технически правильно.

Отражатели для батарей отопления

Отражатели батарей — это энергосберегающая технология, доступная любому жителю городской квартиры. Уже сейчас такие блестящие отражатели батарей можно увидеть в Киевских больницах, школах и детских садах.

Они возвращают в квартиры тепло от батарей, которое бесполезно уходит в ближайшую к ним стену.

Установленная под батарею фольга действует как термос — от таких поверхностей тепло отражается подобно солнечным лучам от зеркала.

Материал российского производства называется «Пенофол», украинского — «Алюфом», есть также масса импортных отражателей. Основа материала — алюминиевая фольга, которая прикреплена к вспененному мягкому материалу толщиной от 2 до 10мм.

Зав. отделом строительной физики и ресурсосбережения НИИ строительных конструкций Геннадий Фаренюк рассказал, как лучше выбрать отражатель:

— Благодаря «Пенофолу» или «Алюфому» удается сэкономить около 5% комнатного тепла (примерно 1 «лишний» градус). Поверьте, это немало! В 93-м году я получил патент именно на идею сохранения тепла в квартирах с помощью этого фольгированного материала, а сейчас он установлен в нескольких сотнях школ в рамках программы энергосбережения.

Готовых отражателей в магазинах не продают, однако их легко сделать самостоятельно — нужно купить на рынке или в магазине специальный материал и вырезать подходящие по размерам куски.

— Это обязательно должна быть металлическая фольга, — посоветовал физик, — она лучше отражает тепло. Гораздо хуже работает алюминиевое напыление на лавсановую основу. Проверить, фольга это или нет, очень просто — нужно поджечь край материала зажигалкой. Если он не расплавится — значит, фольга.

Цена теплоотражателя зависит от толщины. Продается материал на строительных рынках и в супермаркетах.

Удаление и предупреждение образования воздушных пробок в системе отопления.

Одной из основных причин ухудшения отопления, а порой и его отсутствия, является образование воздушных пробок в системе отопления зданий. Это вызывает негодование потребителей в адрес теплоснабжающих организаций, порой безосновательное, т.к. на тот момент источник тепловой энергии — котельная, работает в нормальном режиме.

Первая причина в том, что сама по себе вода содержит растворенный воздух. Если происходит нагревание воды, то воздух начинает выделяться в виде пузырьков, которые поднимаются в самые верхние участки трубопроводов. Именно там, скапливаясь, они и создают воздушные пробки.

Вторая причина — при понижении или изменении давления в системе отопления, происходит частичное ее опорожнение, и все образовавшиеся пустоты представляют собой воздушные пробки.

Третья причина — утечки из трубопроводов также способствуют «завоздушиванию» системы в целом.

Четвертая причина — ремонт системы трубопроводов и последующая сборка. Здесь избежать вероятности «завоздушивания» никак не удастся.

Практика показывает, что воздух собирается чаще всего в отопительных приборах, установленных на верхних этажах.

В таких случаях в верхних точках системы отопления производят удаление воздуха через специальные устройства — краны Маевского.

Кран Маевского

При поиске места образования воздушной пробки простукивают легким молотком трубы и отопительные приборы. В местах расположения воздушных пробок звук становится более сильным и звонким.

Воздушные пробки могут образоваться в местах перегибов трубопроводов. Поэтому при монтаже системы необходимо соблюдать величину и направление уклонов разводящих трубопроводов.

Воздушные пробки ликвидируют путем открывания воздухоспускных кранов до тех пор пока весь воздух не будет удален из системы. Такой способ удаления воздуха повторяют несколько раз, особенно на загрязненных системах.

В новости использованы материалы журнала „Міське господарство України”

Выбор метода утепления

Характер работ по теплоизоляции будет зависеть от типа крыши. Скатные крыши требуют утепления только внутри, а плоские, и снаружи, и внутри. Чердачное помещение может быть теплым и холодным.

Первое предполагает, что чердак будет использоваться для проживания, поэтому утеплять нужно кровлю, а во втором случаи теплоизоляционные материалы кладутся прямо на потолок.

Экраны для батарей отопления — фото

Гораздо больше решений оформления экранов для батарей Вы можете почерпнуть в нашей фотогалерее. Здесь мы постарались собрать самые интересные и практичные идеи. Приятного просмотра!

Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото
Экраны для батарей отопления - фото

Зачем нужна фольга

Коэффициент отражения теплового излучения у полированного алюминия выше, чем у других металлов.

А значит, внутрь помещения вернется максимум тепла.

Использовать экраны с двухсторонней металлической подложкой не стоит.

Слой фольги со стороны холодной стены функциональной нагрузки не несет — ему просто нечего отражать.

Недобросовестные продавцы в строймаркетах обманывают покупателей, рассказывая о новых металлизированных покрытиях с фантастическими характеристиками.

Это сказки.

Любой отполированный металл преломляет тепловые лучи, но коэффициент отражения ничтожен и не влияет на теплоэффективность.

Стоимость квадратного метра термоотражающего экрана с алюминиевой фольгой дороже, чем с металлизированной пленкой.

Разница невелика – 5-10 рублей.

Плюсы теплоотражающего экрана

Это интересно: Какое давление газа должно быть в газопроводе — дома и квартиры

Преимущественные характеристики

Установка теплоотражающих экранов в помещениях за радиаторами отличается рядом положительных моментов.
В перечень преимущественных характеристик фольгированного материла внесены:

  • обширные области применения;
  • возможность достижения энергосбережения за счет снижения потерь тепла, поступающего от батарей;
  • простота монтажа, транспортировки, ухода за теплоотражателями;
  • легкий вес и отменная гибкость утеплителя;
  • возможность использования разных материалов для фиксации;
  • невысокий процент теплопроводности;
  • возможность установки своими силами;
  • отсутствие сложностей при нарезке теплозащитных полотен любых размеров;
  • обеспечение защиты от влажности;
  • возможность утепления внутренних поверхностей стен;
  • широкий ассортимент материала для реализации программы энергосбережения;
  • возможность полной изоляции стен от нагрева радиаторами отопления;
  • снижение потерь тепла до 10%;
  • обеспечение отражения тепловых потоков до 97%;
  • доступная цена для всех слоев населения.

Купить теплоэкран не составляет больших сложностей. Его всегда можно приобрести на рынке строительных теплоизоляционных материалов, в интернет-магазинах, а также специализированных торговых центрах.

Это интересно! Отопление включили, а батареи холодные: практические советы по восстановлению работы отопительной системы

Чего делать не стоит

Размещать агрегат слишком низко.

Если расстояние между полом и нижней частью радиатора меньше 10 сантиметров, снижается продуктивность теплообмена, усложняется уборка.

Не поднимать прибор слишком высоко.

При зазоре между полом и батареей больше 15 сантиметров растет градиент температуры воздуха относительно высоты помещения, особенно, в нижней части.

Не устанавливать прибор вплотную к стене.

Расстояние между верхней частью радиатора и подоконником – минимум, 15 сантиметров. Меньшее ухудшает тепловой поток.

Каким должен быть экран для батареи

Батареи отопления отдают тепло окружающей среде посредством излучения тепловой энергии и непосредственного теплообмена с воздухом, чему способствует активная конвекция воздуха в помещении. Экран для радиатора в идеале не должен вовсе сказываться на эффективности теплообмена. При выборе подходящей конструкции отрицательное влияние на теплообмен следует свести к минимуму.

Опираясь на это требование, можно высказать ряд правил, которые необходимо учесть при изготовлении:

  1. Наличие вентиляционного зазора внизу по ширине радиатора для доступа воздуха к поверхности радиатора не менее 7 см.
  2. Наличие вентзазора сверху по ширине радиатора не менее 10 см для выхода теплого воздуха.
  3. Расстояние от крайней части радиатора до передней панели экрана не менее 5 см.
  4. Не менее 50% передней панели экрана составляют просветы. У любой выбранной решетки больше половины площади составляют сквозные отверстия.
  5. Вся внутренняя поверхность окрашивается в черный цвет.
  6. За радиатором отопления на стене монтируется теплоотражающий экран.
  7. Конструкция делается съемной, по крайней мере, передняя панель, для доступа к радиатору.

При наличии терморегуляторов на радиаторе сифонного типа они не должны закрываться даже частично, допускается изоляция клапана, но сифон должен быть за пределами экрана.

При несоблюдении этих простых правил тепло от радиатора будет аккумулироваться под экраном и, скорее всего, обратно попадет в теплоноситель, уйдет в обратку. Снизится мощность радиатора, ведь она напрямую зависит от разницы температур теплоносителя и воздуха в помещении, в итоге меньше тепла попадет в квартиру.

Конструкция

Экран для радиатора может иметь несколько вариантов исполнения, в зависимости от расположения радиатора и конструкции ниши, в которой он установлен.

Цельный экран-короб. Для радиатора, расположенного на стене без утопления в нишу или сильно из нее выставленного внутрь помещения.

Накладной экран только из одной лицевой панели, если радиатор утоплен полностью за границу ниши под окном и подоконником.

Фальшстенка из гипсокартона с решеткой напротив радиатора.

В первом случае получается самый универсальный вариант. Если понять, как он устроен, можно воспроизвести любой другой вариант, требуемый в конкретной ситуации. По раме из деревянных брусков или металлическому профилю самого меньшего размера в сечении собирается каркас, который впоследствии обшивается декоративными панелями и решеткой в передней части.

В боковых стенках выполняются прорези под трубы, подходящие к радиатору, или экран расширяется достаточно, чтобы полностью скрыть выводы труб, если они были изначально проложены внутри стен. Крепление осуществляется к стенке за батареей, для чего используются подвесные петли на экране и кронштейн на стенке.

Требуемый зазор сверху можно скрыть из виду, расположив над ним дополнительно полку из листа ламинированного МДФ. Она должна отстоять от экрана на ширину самого зазора, то есть не менее 7 см. Этого вполне достаточно, чтобы визуально скрыть радиатор. Полка будет приятным и полезным дополнением к декору батареи.

Отдельно следует оговорить особенности экранов, монтируемых в фальшстенках из гипсокартона. Недостаточно просто расположить решетку напротив радиатора. Необходимо ограничить пространство вокруг радиатора от остального пространства за фальшстенкой. Например, завернув края теплоотражающего экрана из металлизированного вспененного полиэтилена, закрепить их на обратной стороне гипсокартона. По верхней и нижней части решетки, соответственно, выше и ниже радиатора обязательно формируются вентзазоры, которые отделываются пластиковыми наличниками от ПВХ-панелей.

Дата: 25 сентября 2020

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
