Печь на отработанном масле своими руками: наглядные схемы


Печь на отработанном масле капельного типа. Особенности конструкции и принцип работы устройства. Пошаговое руководство изготовления печи с капельницей. Видео.

Алгоритм работы самодельной печки

По своей структуре масляные печки можно отнести к пиролизным. Нефтепродукты азотно-углеродистые цепочки начинают распадаться до элементарных соединений. После этого происходит дальнейшее охлаждение и распад на безвредные элементы – вода и азотный газ. То есть, в маленьком помещении, буржуйка на отработанном масле своими руками не вредит здоровью. Не потребуется установка дополнительного фильтра очищения.

Если правильно произвести расчет и составить первостепенный чертеж, то продукты сгорания будут полностью исчезать и даже чистку производить не придется.

Всего конструкция включает три основных части:

  1. Камера, в которой происходит сгорания топливной массы;
  2. Элемент сгорания пиролизного газа;
  3. Часть дожигания и остывания.

Нижняя часть резервуара представляет собой емкость с плоским дном. Именно туда наливается масло, которое закипает при достижении рабочей температуры. Начинается процесс испарения. Горючее не попадает во вторую камеру, благодаря турбулентному процессу. То есть, простая конструкция саморегулируемая, не требует настройки. Кроме этого, рабочая кориолисова сила создает вихревой поток.

Для поддержания процесса горения, печь на масле требует постоянного поступления кислорода. Воздух попадает через установленную заслонку. В зависимости от ее расположения, регулируется сила горения и интенсивность распада горючего. Если закрыть ее полностью, оборудование начнет затухать.

После закручивания в вихрь, газы начинают двигаться по второй камере. Специфика процесса заключается в том, что они постоянно двигаются и должны смешиваться с кислородом. Для этого в трубке просверливается много отверстий. Он должен поступать на постоянной основе. Благодаря высокой скорости передвижения газа, он не проникает наружу.

В месте сгорания происходит резкое повышение температуры — практически до тысячи градусов. Важным является то, что при этом образовываются вредные окислы, которые угрожают здоровью, поэтому печь на отработке своими руками периодически нужно чистить.

Последняя камера играет сразу две роли. В первую очередь, она предназначена для окончательного дожигания газа. Кроме этого, она регулирует температурный скачок. Именно он приводит распаду вредного окислительного вещества на безопасный азот, водяной пар и сажу. Чтобы быть уверенным в безопасности, лучше использовать проверенные чертежи, схемы и инструкции.

Что такое отработка

Отработанное масло – это нефтепродукты, получаемый в результате работы ДВС. При постоянном нагреве, смешивании с воздухом, оно начинает постепенно менять свои свойства и в итоге становится непригодным.

Такая жидкость содержит большое количество примесей сажи, продуктов окисления, смол и солей. Его нужно сливать, чтобы мотор продолжал правильно функционирует.

Слив масла в почву не рекомендуется. Произойдет острое заражение грунта целой плеядой вредных веществ. Поэтому его удобно использовать для создания печки на отработанном масле.

Недостатки

Многие ставят печь на отработке своими руками в гаражах. Малое потребление топлива, безопасность и легкость привлекает. Но не нужно собирать себе агрегат, пока вы не знаете недостатков.

  1. Открытое пламя. В действительности высокие температуры в четырех стенах очень опасны. Если вы не хотите получить внезапный пожар, желательно убрать все нефтепродукты или собрать их в отдельный угол. Кроме этого, нужно держать подальше органические растворители и спиртосодержащие жидкости.
  2. Металлический корпус. Так как пламя напрямую контактирует с металлическим корпусом, он нагревается. А температурный режим в районе 900 градусов Цельсия может доставить неудобства, в виде ожогов 3 степени. Так как вторая камера требовательна к воздуху, нет возможности проложить ее асбестом или минеральной ватой.
  3. Сложность управления. Даже при полном закрытии заслонки, воздух все равно будет поступать в систему какое-то время. Поэтому придется ожидать выгорания горючего, хоть и в медленном режиме.
  4. Требовательность к технике безопасности. Если вы привыкли к порошковым огнетушителем – его придется поменять. Порошок сразу же взрывается, как только соприкасается с раскаленным металлом. В случае пожара, нужно использовать только углекислотный огнетушитель.

Как избежать недостатков

Самая опасная часть всей конструкции – бак, который может привести к взрыву. Наиболее безопасным способом решения недостатков считается полная ликвидация этой части. Сейчас в промышленном производстве есть специальные модели котлов, работающие на мазуте. При сборке печи на отработке, можно воспользоваться горелками, разработанными для работы с пиролизными газами. Некоторые модели совмещают сразу камеру и дожиг.

Можно сделать простую горелку из металлической чаши. Лучше всего подойдет стальная с высокой температурой плавления. К ней подключается капельница, через которую поступает масло. При попадании, оно сразу закипает.

Несмотря не высокую безопасность и хороший результат – они не сжигают отработку до конца. Здесь воспользуйтесь дополнительной трубной для смешивания пиролиза с кислородом.

Всегда следуйте чертежам. Имея скудные представления о конструкции отопительных приборов – возьмите чертежами из интернета. Опытные конструкторы уже составили много схем для сборки.

Что такое отработка: преимущества и недостатки

Отработанное масло, или же просто отработка, широко используется для работы печи. Такое масло можно найти в больших количествах на всевозможных автомобильных предприятиях, СТО и мастерских. Для печей используется индустриальное, трансмиссионное и моторное масло.

Утилизировать отработку можно, но зачем, когда можно сэкономить хорошие деньги, изготовив из нее печку своими руками. Отработанное масло дает теплоотдачу, которая равняется 15 кВт работы электрообогревателя. Расход при этом составляет от 05 и до 2 литров в час.

Печи на отработке работают по принципу прямого нагревания воздуха, с их помощью можно отапливать такие небольшие помещения, как мастерские, теплицы, гаражи и так далее. Также такая печь пригодиться и на автосервисе, где не нужно будет долго искать нужное топливо.

Печи на отработки имеют следующие преимущества:

  • отсутствие гари и копоти при сгорании масла;
  • печь проста в работе;
  • высокий уровень пожаробезопасности, поскольку горят лишь пары топлива, а не оно само.

Но стоит учитывать и недостатки топлива:

  • отработанное масло содержит массу примесей, влаги, спиртов и многого другого, что, при использовании в котлах может засорить фильтры и форсунки, и даже спровоцировать взрыв в блоге подогрева;
  • масло перед использованием в котле нужно фильтровать и очищать, что невозможно сделать самостоятельно;
  • невозможность держать на холоде отработку, оно должно храниться либо в отапливаемом помещении, либо в закрытом виде в бочке на глубине, соответствующей уровню замерзания земли.

Для кого подойдут такие аппараты?

Главным условием для эффективной работы такой печи является доступ к бесплатной или дешевой отработке, цена которой будет ниже стоимости покупки жидкого печного топлива или мазута.

Поэтому такие печи подойдут лишь тем, у кого есть доступ к дешевому или бесплатному отработанному маслу, а также если есть место для его хранения.

Из-за некоторых минусов, свойственных этому виду топлива и работающим на нем горелкам, отопление помещений печами на отработке не может в полной мере заменить газовое, но поможет продержаться до подключения газа или возобновления его подачи.

История возникновения

Развиваться сфера отопительных приборов на отработке началась ещё в 60-е годы ХХ века. Тогда в силу популяризации гаражных кооперативов возникла необходимость отопления таких помещений. Усилила темп развития копеечная цена на топливо и масло. В то время за слив отработанного масла могли оштрафовать на треть зарплаты. В результате таких условий была придумана печь с наддувом на отработке.

керогазКерогаз – печь такого типа была изобретена для утилизации отработанного масла

Первым отопительным прибором такого типа был керогаз. В отличие от паяльной лампы или примуса он был намного безопаснее, так как пары керосина дожигались в специальной камере. Если и была возможность аварии и взрыва, то это преждевременно сигнализировалось неприятным запахом и копотью.

Печь на отработке работает по тому же принципу, только на этот момент ещё не придумали, как простыми способами заставить полностью сжигаться вязкое и загрязнённое топливо.

Также одним из прародителей масляной печки была газовая установка, широко применяющаяся во время Второй мировой войны.

В этом видео вы узнаете как сделать печь своими руками:



Что такое отработка

Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.

Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.

Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.

Отработанное масло, слитое из картера автомобильного двигателя

Отработанное масло, слитое из картера автомобильного двигателя

Преимущества и недостатки печей на отработке

Обогрев, организованный с помощью таких отопительных устройств, выгоден по следующим причинам:

  • Высокий КПД. Он достигает 75-80%, что в сравнении с твердотопливными печами больше на 15-20%.
  • Относительная экологическая безопасность. При качественном сжигании топлива в атмосферу выделяется очень мало вредных веществ.
  • Экономичность. Отработанное масло уже отслужило свой срок, поэтому полученная энергия практически бесплатна.
  • Простое изготовление. Можно использовать бросовые материалы — обрезки стальных труб, металлические емкости, газовые баллоны, вышедшие из употребления и т.д. Детали режутся болгаркой, свариваются, скручиваются болтами.

Минусы у печей тоже есть:

  • пожароопасность;
  • возможность задымления при неправильном изготовлении;
  • опасность получить ожог;
  • быстрое накопление сажи на стенках, необходимость регулярной чистки.

Понятно, что к дизайну в этих помещениях особых требований не выдвигается. Устройство должно быть надежным, недорогим и безопасным.

Обустройство дымохода

Дымоход печи

Дымоход печи

Для подобных конструкций очень важна стабильная мощная тяга. Иначе топливо начнет затухать и дымить. Поэтому дымоход делают длиной от 4 м. Увеличение тяги помогает выводить из помещения и продукты сгорания, что снижает вероятность отравления ими.

Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.

Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео) Читайте также: Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Разновидности печей

Перед тем, как изготовить как сделать печку на отработанном масле – выберете разновидность агрегата.

  1. Пиролизные. Первые по распространенности, благодаря простой сборке, подручных материалов и легкой эксплуатации. В работе удобны, не требуют насосных станций, активной вентиляции и дорогого топлива. Для регуляции жара, достаточно управлять заслонкой. Из недостатков – невозможность поддержания конкретной температуры.
  2. Турбо-горелки. Работают по алгоритму дизельного двигателя. Отработка поступает каплями и сгорает, поэтому их не нужно чистить. Но более требовательны к качеству горючего.

Чертежи и виды конструкции

Оборудование на отработанном масле из газового баллона – простой агрегат для гаража. Достать резервуар легко в пожарных станциях или заказать на вторичном рынке. Дешевые для работы, требуют лишь элементарного электрического инструмента.

Простой способ выглядит так:

  1. Выпустите остаточный газ, скопившийся в баллоне.
  2. Резервуар распиливается поперек. Нам потребуется верхняя часть.
  3. Сбейте вентиль кувалдой (в старых баллонах они часто прикипают к резьбе).
  4. Из листовой стали нужно вырезать диск по диаметру резервуара. Толщина должна быть 4 миллиметра.
  5. Приварите его к кромке.
  6. Из десяти сантиметровой трубы нам потребуется кусок длинной от 60 до 100 сантиметров.
  7. Просверлите в нем отверстия шириной в 8 миллиметров. Всего нужно сделать около пятидесяти штук.
  8. Труба вваривается в место, где ранее располагался вентиль.
  9. На крышке сверлим еще одну дыру в три сантиметра и привариваем к нему трубку с диаметром немного больше. Длинна ее должна быть пять сантиметров. Здесь будет монтироваться заслонка и заливаться горючее.

Укомплектовывать печи на отработанном масле своими руками не потребуется. Хватит наклонного дымохода.

Модель печь с надувом

Способ сложнее в плане сборки и исполнения. Но КПД значительно выше.

  1. Из баллона выпускается весь газ.
  2. В месте вкручивания вентиля, требуется вырезать отверстие. Так как болгарка не может делать такие сложные фигуры – лучше по контуру просверлить небольшие отверстия. Баллоны делаются из стали и не закаливают. Дыра нам понадобится, чтобы вварить трубу.
  3. Сделайте разметку под два проема в стенке. Болгаркой выпиливаются два прямоугольных куска. Их не выкидывайте, так как в дальнейшем они будут использоваться, как двери.
  4. Для их регулировки потребуется вварить обычные петли. Не нужно покупать дешевые. Не должно быть люфта.
  5. Из листа прокатной стали нужно вырезать круг, который будет соответствовать внутреннему диаметру сосуда. По середине в нем делается отверстие в десять см. Его нужно установить между дверцами и хорошо приварит, как на фото.
  6. В трубе шириной в десять сантиметров нужно сделать перфорацию.
  7. Устанавливаем его внутрь блина.

Самый большой недостаток – прогорание металла. Это обязательно будет происходить в месте, где соприкасается пламя и мет.корпус. Но заменить его несложно. Иногда можно приварить заплатку.

Капельная печка

Устройство на отработке капельного типа своими руками собирается легко. Основным конструкционным элементом в них является металлическая чаша, на которую капает топливо. Интенсивность и производительность зависит от габаритов резервуара и температурного режима. Всего есть несколько разновидностей. Есть виды, работающие в стандартном режиме, без дополнительного надува.

Они более гибкие в сборке, так как подача может осуществляться сбоку или сверху, где расположен ствол подачи кислорода.

Изготовление мало разница со структурой печи на отработанном масле своими руками пиролизного типа. Отличается только одной дверцей и чашкой.

Печь с водным контуром

Буржуйка на отработанном масле своими руками комплектуется дополнительным водным контуром. Это емкость, расположенная сверху. Для этого в него ввариваются штуцера, предназначенный для подачи и отведения воды. Его размер напрямую зависит от разновидности циркуляции и длины всей отопительной конструкции.

Если циркуляция создана естественным путем, его длина должна быть больше. Есть вероятность перегрева. Активная циркуляция с помощью насосной станции позволяет сократить его протяженность. Лучше встроить в цепь манометр и термометр, чтобы контролировать параметры.

Для людей, часто работающие в гараже – эта технология будет удобной. Верхнюю камеру можно использовать, как варочную поверхность для приготовления еды. Она не связана с электричеством, поэтому денег вы потратите немного. Производительности будет достаточно, чтобы варить или жарить еду.

Открытый и закрытый тип

Печь на отработке из газового баллона своими руками можно сделать двух видов.

Система открытого типа – это пара камер, которые соединяются трубкой с отверстиями. Верхний отсек открыт, ничем не защищен и поэтому воздух попадает туда напрямую. Сечение трубки же может быть, как круглым, так и квадратным.

Закрытый тип – это самостоятельный прибор, который закрыт со всех сторон. Элемент дожига установлен внутри, изготовленный из трубы с перфорацией. Для них может потребоваться активная вентиляция.

Разновидности печей на отработке

Виды печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

  • простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
  • с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
  • капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
  • с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
  • с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео) Читайте также: Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Область применения

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

7.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

8.

Процесс изготовления печки для теплицы

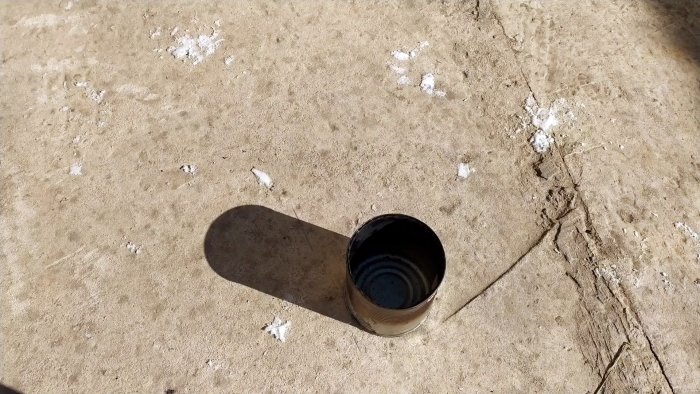

В качестве резервуара для горючего послужит консервная банка.

Простенькая печка на отработке для теплицы или палатки

Чем она вместительней, тем дольше будет горение без дозаправки. В банку вырезается фитиль из гофрокартона. Для этого 2 картонных прямоугольника нужно разрезать вдоль наполовину.

Простенькая печка на отработке для теплицы или палатки

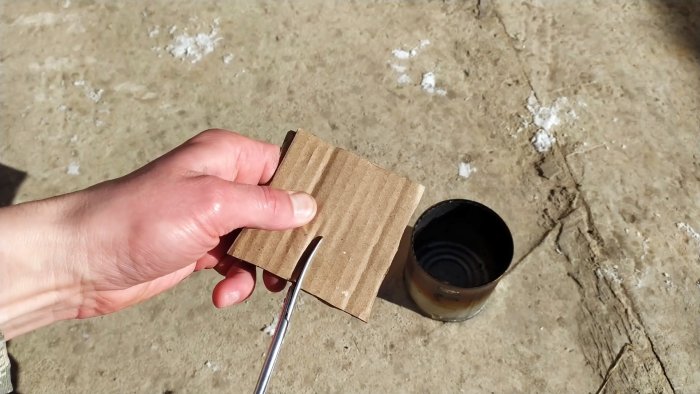

Затем заготовки соединяются накрест, и фитиль вставляется в банку.

Простенькая печка на отработке для теплицы или палатки

После этого заливается топливо.

Простенькая печка на отработке для теплицы или палатки

Низ печки делается из отрезка оцинкованной водосточной трубы высотой 30 см.

Простенькая печка на отработке для теплицы или палатки

С одной стороны на ней нужно сделать надрезы, чтобы загнуть часть металла внутрь. Тот послужит дном для установки банки.

Простенькая печка на отработке для теплицы или палатки

Полученные при этом просветы обеспечат приток воздуха. При розжиге нужно будет сначала вставить банку в нижнюю ступень, и после этого зажигать фитиль.

Простенькая печка на отработке для теплицы или палатки
Простенькая печка на отработке для теплицы или палатки

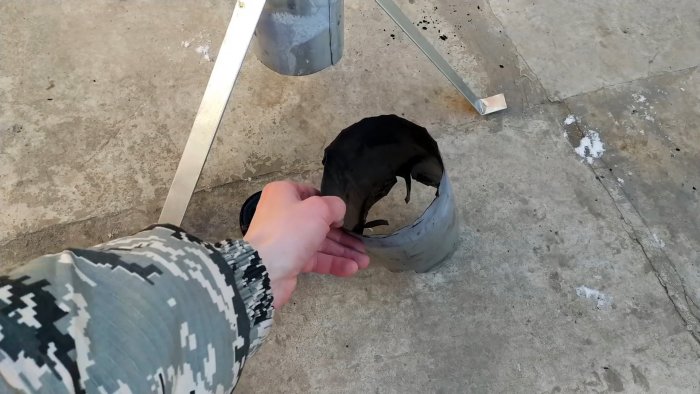

Верхняя ступень печки представляет собой более длинный кусок водосточной трубы, который надевается раструбом на низ. Вверху вторая ступень стыкуется с тонкой трубкой дымоходом. Последнюю нужно будет вывести за пределы палатки или теплицы. Для устойчивости ко второй ступени на заклепки устанавливаются 3 ножки из полосы жести.

Простенькая печка на отработке для теплицы или палатки

После розжига, если применяется отработка, печь немного дымит, пока масло не нагреется. После этого дыма почти нет.

Простенькая печка на отработке для теплицы или палатки

Печь универсальная, так как ее можно заправить даже растительным маслом с фритюра, топленым салом, парафином и прочим горючим. Также в нее помещается газовая туристическая горелка.

Простенькая печка на отработке для теплицы или палатки
Простенькая печка на отработке для теплицы или палатки

Материалы

Печи на отработке производится из следующих компонентов:

  • Баллон (подойдут резервуары от пятидесяти литров);
  • Труба из нержавейки на 10 сантиметров. Всего нужно около двух метров.
  • Стальной угол.
  • Стальной лист, для производства заслонок, заглушек, блинов.
  • Шланг для подачи топлива.
  • Хомуты для фиксации.
  • Полдюймовая трубка.
  • Полдюймовый вентиль.

Эксплуатация

Печи на отработанном масле являются пожароопасными, поэтому при эксплуатации необходимо соблюдать все меры безопасности:

  1. Агрегат во время работы должен находится под контролем обслуживающего персонала.
  2. Все газовые соединения на дымоходе должны быть выполнены герметично, для предупреждения загазованности. В помещении должна быть установлена надежная вентиляция.
  3. В помещении, где установлен агрегат не должно быть сильных сквозняков, которые могут вызвать отрыва факела или спровоцировать сильное пламя.
  4. Во время работы котла нельзя допускать попадания жидкости в масло, что может привести к выбросу горячего масла в помещение.
  5. При обнаружении неисправностей, агрегат немедленно останавливается для выполнения ремонтных работ.
  6. В зоне работы котла должен находиться пожарный пункт с огнетушителями и другими защитными средствами.
  7. При аварийной остановке запрещено охлаждать агрегат и его вспомогательные элементы водой.
  8. Запрещено разбавлять отработку бензином или другими легковоспламеняющимися жидкостями, а также заливать топлива в перегретый бак.
  9. Нельзя перегружать аппарат, особенно если из трубы идет черный дым.

Обслуживание печи на отработке:

  1. Перед запуском котла нужно сделать разогрев смеси, для этого в поддон наливают небольшое количество отработки. Затем смоченный бензином или растворителем кусочек поролона кладут в масло на поддоне и поджигают.
  2. Когда поддон полностью прогреется, включают подачу отработки из топливного бака.
  3. Рабочий вентиль открывают медленно, чтобы топливо потихоньку стекало в камеру.
  4. Агрегат постепенно начнет разогреваться до рабочей температуры.
  5. Вовремя горения следят за тем, чтобы в поддоне не оставалось несгоревшее масла.
  6. Данный вид котлагрегата нуждается в еженедельной очистке, которая производится после полной остановки и охлаждения всего оборудования.
  7. Очитку выполняют для всех элементов котла: топливо подачи, дымовентиляционных устройств. При этом запрещено использовать моющие средства или растворители. Все работы поочистке персонал проводит взащитной одежде, очках, перчатках и респираторах.

Как сделать печь на отработке своими руками

Конструкции могут быть открытыми, то есть с трубой-эжектором без всякого защитного короба, или закрытыми, где эжектор помещен внутрь какой-либо металлической емкости. Легче и быстрее в изготовлении открытая печь.

Простая из 2 баков

Состоит из нижней и верхней камеры, перфорированного эжектора, дымохода. Сваривается из листового металла либо обрезков труб, стальных профилей.

Для организации прочисток по длине дымохода устраиваются фланцевые соединения. Они должны располагаться также в каждом колене, если труба изгибается.

Чертежи печи на отработки дают наглядное представление о компоновке элементов, их размерах, способе соединения деталей:

Печь с наддувом

Изготавливается с закрытым инжектором, то есть труба с отверстиями находится внутри теплообменника. С помощью компрессора подается воздух, а масло по капле вливается на разогретую чашу через воронку. В верхней части крепится дымоход. Для изготовления чаще всего используется газовый баллон.

Главное преимущество — нет искр и пламени, соответственно, обеспечивается большая пожаробезопасность, чем при открытой трубе.

С водяным контуром

Такие печи используются для отопления объектов площадью до 300 кв.м. Основное отличие состоит в том, что вокруг теплообменника монтируется металлический короб, наполненный водой.

Теплоноситель циркулирует по системе отопления, согревая помещения очень дешевым теплом. Масло подается через поплавковый дозатор небольшими порциями. Для изготовления «водяной рубашки» используется нержавейка или качественная сталь.

В систему монтируется группа безопасности из манометра, клапана и автоматического отводчика для сброса воздуха. Для нормальной работы отопления необходимо провести расчет по мощности.

С капельной подачей

Принципиальное отличие от печек с масляными ваннами состоит в том, что отработка поступает в зону горения небольшими порциями. Это позволяет регулировать мощность, а также снизить расход топлива на 20-25%.

Способ подачи масла каплями с одной стороны более практично, чем сжигание сразу большого количества отработки. Но, как показывает опыт, есть еще одна опасность. В емкости, где хранится топливо и откуда осуществляется подача, могут накапливаться взрывоопасные пары. Если они через шланг попадают в печь, возникает бурная реакция вплоть до пожара. Поэтому топливо должно быть достаточно чистым, без включений бензина и других легковоспламеняющихся жидкостей, которые являются источником испарений.

Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

11.

Где взять масло?

Основными поставщиками отработанного масла являются:

  • все виды автотехники, включая сельскохозяйственную и специальную;
  • железнодорожный транспорт;
  • морской и речной транспорт;
  • авиация;
  • все виды гидравлической техники, включая различные станки.

Поэтому для приобретения отработанного масла обращайтесь к тем организациям или предпринимателям, которые обслуживают такие виды техники, или содержат ее на балансе.

Ведь техника требует периодического обслуживания, а отработанную смазочную или гидравлическую жидкость необходимо куда-то девать, но хранение и утилизация по закону обходятся очень дорого.

Поэтому высока вероятность, что вам продадут или отдадут бесплатно довольно большой объем такого продукта, причем, возможно, даже сами доставят его до места хранения.

Видео и чертежи печи на отработанном масле с водяным контуром

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Следует придерживаться следующих правил эксплуатации.

  1. Печь на отработанном масле своими руками – прибор кустарный. Поэтому никогда не заполняйте резервуар более чем на 70 процентов.
  2. Для розжига используется бумага или ветошь. Не используйте жидкости для розжига.
  3. Устанавливайте режим горения заслонкой.
  4. Печь на масле можно заправлять только отработкой. Дизель или бензин может привести к взрыву.
  5. Как сделать печь на отработанном масле безопасной? Не устанавливайте ее на подставку. Только пол, подальше от химии.
  6. Не оставляйте без присмотра печь для гаража на отработке сделанную своими руками.
  7. Должна работать полноценная вентиляция, способная вывести возможные газы из дымохода.
  8. Масло должно быть без антифриза и водных примесей.
  9. Печи своими руками работают именно на отработке. Нельзя заливать свежее горючее.

Печь на отработке своими руками – простой прибор в эксплуатации. Обеспечит теплом помещение небольшого размера и позволит приготовить еду. Но не забывайте про технику безопасности и, что вся ответственность лежит на вас.

В целях безопасности – отдавайте предпочтения закрытым разновидностям. Они не склонны к выделению токсинов в атмосферу. Подходят, если невозможно провести вентиляцию. Установите два огнетушителя. Один возле печки, чтобы быстро устранить воспламенение. Второй нужно поставить возле входа. Для уверенности, нужно установить их в противоположных сторонах с легким доступом. Это поможет выйти из помещения, если вы отрезаны огнем. Углекислотные огнетушители имеют лучшую распыляемость и зону покрытия. Нельзя использовать пенные, водяные и порошковые. Они не эффективны и могут привести к большим проблемам, как отравление.

Как вам статья?

Алексей Петрович

Задать вопрос

Дверцы

Из металла, вырезанного ранее из баллона, делают дверцы, к которым приваривают задвижку и петли. На нижней дверке, лучше в ее нижней части, создают отверстие для воздуха. С целью герметизации верхней дверцы изготавливают из стальной полосы упорные пластины и сажают их на заклепки. У замка дверки может быть любая конструкция.

Чудо печь на отработке

Чудо печь на отработке

Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печка, которую делают с круглыми или квадратными зонами горения. Конструкция настолько удачна, что есть даже промышленные варианты. Например, одно из предприятий продает ее под названием «Рица». На схеме даны все необходимые размеры.

13.

Недостатки печи на отработке

Печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

  • для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
  • высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
  • частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
  • большой расход топлива – его вам понадобится не менее 2 л/час
  • теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.

Дымоход

Из обрезка 100-миллиметровой трубы выполняют дымовой патрубок и приваривают к верхней части баллона, заранее вырезав отверстие нужного диаметра. Изнутри поверхность элемента зачищают от окалины. Для дымохода используют нержавеющую сэндвич – трубу. Выводят дымоходную конструкцию через стену строения или перекрытия.

Обслуживание

Главная его функция — очистить стенки от нагара и копоти. Как правило, много отложений образуется при недостаточной тяге и плохом качестве топлива. Если с этим все в порядке, то за сезон на стенках выпадает не более 5 мм отложений. Тем не менее, их нужно удалять, чтобы не ухудшить тягу.

Иногда золы накапливается так много, что она полностью перекрывает канал. В этом случае угарный газ проникает в помещение, что может вызвать тяжелые последствия.

Сажу счищают механически. Некоторые используют ударный метод — закрывают в дымоходе зажженную петарду, а после микровзрыва выгребают отходы скребком. Загустевшую жидкость из масляной ванны можно разогреть и слить. Остатки не до конца сгоревших тряпок также удалить.

Розжиг

Заливка масла

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).


Добавить комментарий

Ваш адрес email не будет опубликован.
