Правила опрессовки системы отопления своими руками – как правильно проводится процесс, пошаговый порядок действий – детальная инструкция, примеры на фото и видео

Что такое опрессовка системы отопления, когда и как ее проводят, при помощи какого оборудования. Все это надо знать, чтобы отопительный сезон прошел без аварий.

Что такое опрессовка системы отопления

Не сложно понять, зачем необходима опрессовка отопительной системы, пользуясь простыми логическими рассуждениями — после монтажа контура специалистами его необходимо проверить на работоспособность перед окончательным расчетом за проведенные работы.

Опрессовкой называют испытания системы отопления методом нагнетания в нее воды или воздуха на определенное время под давлением, превосходящим рабочее в 1,5 — 2 раза. В частных домах проверяются контуры теплообменных радиаторов и теплых полов, коллекторы и запирающая арматура, стыки соединений приборов с трубами, циркуляционные электронасосы, нагревательные котлы и бойлеры.

Таким методом определяют способность материалов оборудования и труб отопления противостоять высокому давлению, а также герметичность всех стыковых соединений — положительный результат при проведении испытаний означает готовность системы отопления к длительному функционированию в безаварийном режиме.

Промывочный компрессор для труб

Рис. 2 Как установить промывочный компрессор для очистки труб

Что такое опрессовка системы отопления и водоснабжения

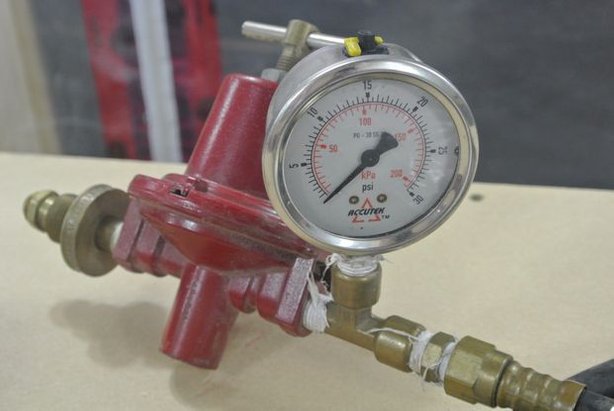

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка системы отопления проводится после любого ремонта или перед отопительным сезономОпрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Подготовительный этап

Как правило, в теплое время теплоснабжающей конструкцией не пользуются. Поэтому перед тем, как запустить в частном доме отопление, необходимо убедиться в целостности и надежности ее элементов и выполнить ряд подготовительных работ. До того, как пользоваться закрытой системой обогрева, нужно определить величину отклонения ее фактических показателей от расчетных параметров.

По правилам, подготовка к отопительному сезону выполняется в определенной последовательности. В первую очередь осуществляют визуальный осмотр коммуникаций и отопительного оборудования. Для владельца недвижимости не должен стоять на первом месте вопрос относительно того, как запустить в работу радиатор. Прежде всего, ему нужно убедиться в отсутствии механических повреждений на корпусе прибора и проверить надежность его присоединения к трубопроводу.

Также до того, как запустить систему отопления, осуществляют ряд профилактических мероприятий:

  1. Проверка состояния системы дымоотведения. Чтобы запустить котел, в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости прочищают от сажи и осматривают целостность трубы. В кирпичной конструкции при необходимости заменяют поврежденные элементы. На оцинкованных трубах удаляют ржавчину, если она имеется.
  2. Визуальный осмотр труб. Без этого запускать систему обогрева опасно. Нужно выяснить, насколько герметичны трубы, нет ли трещин или заметных дефектов.
  3. Контроль состояния батарей. Управляющая компания прежде, как запустить отопление в многоквартирном доме, должна предупреждать об этом жильцов, а те проверять целостность радиаторов. Нельзя отключать отдельные приборы от теплосети. При заполнении трубопроводов убеждаются в отсутствии протечек теплоносителя.

Как проверить систему отопления в частном доме

Это перечень правил, без соблюдения которых первый пуск системы не следует делать. Чтобы старт отопительного сезона прошел корректно, необходимо провести ряд мероприятий. Проверочный запуск системы теплоснабжения в многоквартирном здании производят за 1– 2 месяца перед началом отопления. В это время владельцам недвижимости лучше находиться дома, чтобы убедиться в том, что нет протечек.

А нужна ли эта опрессовка

Начнём с основных понятий. Что представляет собой система отопления дома? Если только у вас не электрические панели, то, скорее всего, это магистраль труб с циркулирующим по ним теплоносителем. Чтобы он перемещался внутри системы, по умолчанию теплоноситель должен находиться в жидком состоянии. А жидкость, как известно, всегда стремится найти выход из замкнутого пространства. Если циркуляция по каким-то причинам нарушена, вся система прекращает работу.

Опрессовка системы отопления

ФОТО: pp.userapi.comКачественное отопление – результат постоянного контроля целостности всей системы

И если нарушена герметичность магистрали – то, кроме отсутствия тепла, вы можете столкнуться ещё и с необходимостью экстренного ремонта квартиры у себя и даже у соседей

ФОТО: kliningovyj-raj.ruИ если нарушена герметичность магистрали – то, кроме отсутствия тепла, вы можете столкнуться ещё и с необходимостью экстренного ремонта квартиры у себя и даже у соседей

Проверить вероятные нарушения в работе магистрали можно только одним простым способом – повысить давление в системе так, чтобы обнаружились дефекты соединений, на которые и следует обратить внимание перед запуском отопления. Таким образом, опрессовка – фактическое испытание давлением отопительной магистрали перед сезоном эксплуатации.

Чтобы проверить систему на утечку, давление следует поднять на 20-80%. Процент увеличения давления зависит от оборудования, установленного в магистрали. После обнаружения всех неисправностей при опрессовке, производится необходимый ремонт, восстанавливается герметичность системы.

На всё это требуется время, так что не стоит откладывать процедуру на последние дни перед началом отопительного сезонаФОТО: zamena-radiatora.ruНа всё это требуется время, так что не стоит откладывать процедуру на последние дни перед началом отопительного сезона

В каких случаях проводятся испытания

Необходимость в проверке работоспособности отопительной системы может возникнуть в следующих случаях:

  1. Сразу после монтажа оборудования.
  2. После того, как будет проведено его техническое обслуживание.
  3. После реконструкции индивидуального теплового пункта (места размещения основного оборудования).
  4. После замены задвижек и запоров.
  5. После завершения разного рода строительных работ.
  6. Перед сдачей отопительного оборудования в эксплуатацию.
  7. В начале отопительного сезона.

Когда производится опрессовка отопления

Испытания на «прочность и плотность» согласно Правилам технической эксплуатации (ПТЭ) тепловых энергоустановок от Министерства энергетики России (п. 9.2.12) проводят в следующих случаях:

  • Первичное. В домах коттеджного типа систему испытывают после монтажа перед сдачей в эксплуатацию, диагностические работы проводят до заделки трубопроводов в штробы и заливки теплых полов. Следует отметить, что можно провести повторное гидроиспытание контуров отопления после заделки всех трубопроводов в стены и стяжку — это позволит сохранить дорогостоящие отделочные материалы при обнаружении протечек.
  • Периодическое. Гидроиспытания производятся ежегодно по окончании сезона отопления, их целью является предварительная подготовка к эксплуатации тепловых сетей в случае их незапланированного подключения в работу. Перед началом каждого отопительного сезона производится повторная гидравлическая проверка отопительных систем.
  • Внеочередное. После проведения ремонта, перед пуском после долгого простоя со сливанием теплового носителя, система нуждается в гидроиспытаниях на герметичность и прочность.

Понятно, что во всех приведенных случаях опрессовка является средством диагностики, позволяющей заранее определить проблемные места и оборудование, которые могут привести к утечке теплоносителя — что значит ремонт и отсутствие обогрева дома в холодное время.

Система отопления с водяным полом

Рис. 3 Пример монтажа систем отопления с водяным контуром теплого пола

Способы проведения диагностики

Всего можно выделить по СНИП-41-01-2003 два способа, с помощью которых допускается выполнять испытания отопительной системы:

  1. Испытание водой – это основной метод, с помощью которого производится испытание всех контуров. При этом вода должна закачиваться в нижнюю часть труб через кран. Допускается закачка жидкости как автоматическим, так и ручным насосом-опрессовщиком. Преимущество такого способа заключается в том, что выполнить все работы очень просто, да и эффективность обнаружения протечек на высоте. Дело в том, что на трубах сразу появятся следы жидкости.
  2. Испытание с помощью воздуха – метод не очень эффективный, так как достаточно сложно обнаружить протечки. Зато допускается использовать такую методику при отрицательных температурах – воздух ведь не замерзнет. Чтобы нагнетать воздух в систему, применяется компрессор. Он соединяется при помощи переходника к трубопроводу. Для того чтобы найти место утечки, нужно прислушиваться. Как только найдете примерное нахождение утечки, используете раствор из мыла.

Диагностика расширительного бачка системы отопления

Необходимо проверить и расширительный бак. Его устанавливают для того, чтобы давление в системе не поднималось до критической точки, если вода при нагревании сильно увеличивается в объеме.

В данном механизме устроен воздушный вентиль. Он похож на ниппель, с помощью которого подкачивают колеса у автомобилей. Давление в нем можно проверить с помощью того же манометра. Оно должно совпадать с указанным в паспорте. Если оно снижено, насос поможет привести бак в нужное состояние.

Нормы и правила проведения испытаний

Опрессовка системы отопления осуществляются при плюсовой температуре окружающей среды, проверка при показаниях термометра ниже нуля разрешается лишь в экстренных ситуациях, внутри зданий температурный показатель не должен спускаться ниже +5 С. Система успешно проходит гидравлические испытания, если:

  • Не выявлены запотевания сварочных швов, протечки в теплообменных радиаторах, котлах, трубах, арматуре и другом отопительном оборудовании.
  • Понижение давления в контуре отопления не превысило 0,2 бар за 5 минут.
  • В панельном отоплении понижение напора по показаниям контрольного манометра в 15-ти минутном временном интервале не превзошло 0,1 бар.
  • В системах горячего водоснабжения (ГВС) с металлическими трубами допустимое падение напора не превысило 0,5 бар. в 10-ти минутном интервале.
  • Для пластиковых труб допустимое снижение давления составило не больше 0,6 бар в первые 30 минут с начала гидроиспытаний, при последующей 2-х часовой проверке понижение напора не превысило значение в 0,2 бар.
  • При воздушных испытаниях парового и панельного отопления понижение напора не стало больше 0,1 бар. в первые 5 минут.

Опрессовка отопления в частном доме

Рис. 4 Опрессовка в частном загородном доме

Циркуляционный насос: проверка от а до я

Оборудовав систему принудительной циркуляцией, Вы берете на себя ответственность за контроль над этой системой. Просто включите насос, который входит в состав системы, если он простаивал долгое время. Легкий плавный запуск без лишних звуков свидетельствует о полной исправности и готовности к работе. Что-то вызывает у Вас подозрения – звоните нашим специалистам и вызывайте их для выполнения ремонта.

Какой нужен инструмент для испытаний?

А теперь давайте поговорим о том, какое оборудование для опрессовки используется при проведении работ. Чтобы выполнить гидравлические испытания, нужно использовать специальной конструкции насосы (они называются опрессовщиками). Можно встретить две модификации – электрические и ручные.

Допустимые нормы давления при выполнении опрессовочных работ

Ручные насосы – это кювета в виде прямоугольника, в нее заливается вода, которая далее нагнетается в систему отопления. На боку ставится насос плунжерного типа, на нем сверху находится рукоять. Именно с ее помощью и приводится в движение плунжер насоса. На корпусе имеются манометры, с их помощью контролируется давление жидкости, нагнетаемой в систему. Один запорный вентиль позволяет отсекать воду после того, как будет завершена закачка в трубы. Второй вентиль позволяет сливать из бака жидкость.

У плунжерных насосов принцип действия точно такой же, как у простых поршневых, которые используются для накачивания велосипедных или автомобильных камер. Но есть и отличие – в конструкции плунжерного насоса имеется цилиндрический стальной поршень, который перемещается в корпусе с минимальным зазором. Именно с помощью этого получается накачивать в систему отопления жидкость давлением до 60 бар.

Самый главный недостаток у ручных механизмов – это то, что нужно большое время для проведения работ по опрессовке. Причем время проведения испытания зависит от того, какая длина у отопительных контуров. Порой для полного наполнения нужно затратить несколько часов. Представьте, сколько сил вы потратите, чтобы дергать рукоять.

Именно с целью уменьшения затрат и автоматизации процесса используются специалистами электрические насосы. Работают они по такому же принципу, как и ручные, только мускульная сила заменяется электроприводом. Автоматические системы хороши тем, что вы можете задать необходимый уровень нагнетаемого давления. Как только он будет достигнут, происходит отключение всего оборудования.

Автоматические устройства могут закачивать жидкость под давлением 40-100 бар. Но есть и промышленные образцы, которые способны создавать давление вплоть до 1000 бар.

Обратите внимание на то, что Минэнерго устанавливает требования, согласно которым необходимо использовать манометры для контроля только пружинного типа, класс точности у них должен быть 1,5. Длина окружности корпуса должна быть более 160 мм. Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара.

Промывка труб

После ознакомления с тем, что это – опрессовка системы отопления следует рассмотреть одну из важных составляющих этого процесса, а именно промывку труб. Во время заливки воды в систему в составе жидкости могут быть примеси, которые во время нагрева способны оставлять на стенках отопительных систем накипь или соли. Это уменьшает рабочее сечение труб и может послужить образованием засора, также, как и ржавчина.

Эти 2 вредных примеси уменьшают скорость нагрева и остывания труб и увеличиваю давление внутри отопительных контуров. Это может привести к перегреву отдельных участков теплопровода и образованию свищей (трещины или дыры). Если накипь или ржавчина образовала на стенке слой в 1 мм, то это ухудшит работу системы на 15-20 %, что приведет к сильной потери тепловой эффективности.

Пример грязной трубы

Пример грязной трубы Источник restreamsolutions.com

Основным показателем забитых труб является скорость, с которой они нагреваются, равномерность этого процесса, а также повышенный расход жидкости внутри контуров. Для прочистки от вредных отложений систему накачивают водой со специальными примесями, после чего подключают воздушный компрессор. Он нужен для того, чтобы из-за высокого давления создавались завихрения в потоке воды, которые создают дополнительные колебания в местах отложений.

Во время такой промывки накипь и ржавчину отрывает от стенок и прогоняет в сторону фильтров. При проведении этого мероприятия следует закрыть все воздушные клапаны, которые должны стравливать лишнее давление. Также рекомендуется установить на стыке крепления для компрессора обратный клапан для того, чтобы избежать обратного оттока воды.

Устройство для промывки

Устройство для промывки Источник www.lhps.co.uk

vozdushnoe-otoplenie-kak-vozdushno-klimaticheskaya-sistema-dlya-doma-chto-gde-i-kak-101295.jpg

Опрессовка системы и удаление воздуха из контура

Опрессовка системы отопления воздухомПосле выполнения монтажных работ по созданию системы отопления, она отключается от котла, отключаются герметические расширительные баки, а в открытых системах расширительные баки герметизируются. Так происходит подготовка к проверке контура отопления на его работоспособность. Операция по испытанию системы отопления высоким давлением называется опрессовкой. Она может проводиться как воздухом, так и с помощью гидравлических насосов водой.

Опрессовка системы отопления воздухомСогласно нормам СНиП опрессовка обязательна:

  1. при сдаче новой системы в эксплуатацию;
  2. после замены элементов системы (стояков, батарей, труб);
  3. при подготовке к отопительному периоду.

Опрессовка системы отопления воздухомВ соответствии с правилами СНиП составляется акт опрессовки. Во вновь смонтированных контурах чаще всего производится опрессовка воздухом системы отопления дома. Считается, что после опрессовки, если не были выявлены дефекты, требующие устранения, то система полностью готова к работе. После окончания испытаний системы обычно начинается заполнение системы водой. Весьма вероятно, что возникнет еще одна проблема — потребуется обеспечить спуск воздуха из системы отопления. который неизбежно нарушит работу всего контура.

Воздух, который проник в отопительную систему, нарушает циркуляцию теплоносителя, вызывает неравномерный нагрев батарей, уменьшает КПД контура. Анализ причин и ответ на вопрос, откуда берется воздух в системе отопления, неоднозначен. Причин много, основные из них:

  • нарушение правил монтажа;
  • неправильное заполнение системы отопления;Опрессовка системы отопления воздухом
  • плохая герметизация стыков, резьбовых соединений и швов;
  • попадание во время проведения ремонтных работ;
  • неисправность воздухоотводчиков;
  • низкое давление в контуре;
  • выделение растворенного воздуха из теплоносителя при нагревании.

Проверка и очистка фильтра системы отопления

Кроме того, проверка отопления включает в себя еще и осмотр специальных очистительных фильтров. Фильтрующие элементы моют струей воды и прикручивают обратно. Проверку выполнить несложно. Главное, помнить о ней, поскольку она гарантирует стабильную работу отопительных систем.

Видео описание

В этом видео показано, как провести проверку с помощью ножного насоса

ОПРЕССОВКА СИСТЕМЫ ОТОПЛЕНИЯ своими рукамиОПРЕССОВКА СИСТЕМЫ ОТОПЛЕНИЯ своими руками

Коротко о главном

Опрессовка системы отопления – это проверка работоспособности контуров нагрева и тестирование их на наличие протечки.

Проводить проверку труб следует после установки всей системы отопления, ее ремонта и каждый год перед и после отопительного сезона в целях профилактики.

Для опрессовки контуров применятся ручное или электрическое оборудование. Это зависит от размеров системы, средств и времени, которое планируется затратить на тестирование.

Прочитать позже

Отправим материал на почту

Вы можете оставить заявку на монтаж и опрессовку системы отопления

Оставить заявку

Уровень испытательного давления

СНиП диктует, что давление в трубах при испытании можно повышать не более, чем в полтора раза от рабочего показателя. При этом, его уровень не должен превышать 0,6 МПа. Практики рекомендуют повышать давление не более, чем в 1,25 раз и не превышать отметки в 0,2 МПа.

В частном доме с тремя уровнями давление не достигает отметки выше 2 Атм, в пятиэтажных домах его средний показатель – до 6 Атм, в многоэтажках от 8 и выше этажей – в пределах 10 АтмФОТО: nord-news.ruВ частном доме с тремя уровнями давление не достигает отметки выше 2 Атм, в пятиэтажных домах его средний показатель – до 6 Атм, в многоэтажках от 8 и выше этажей – в пределах 10 Атм
