ТЭН в радиатор, стоит ли

Обогреватель своими руками из трубчатого электронагревателя и старых батарей. Использование масла в качестве теплоносителя. Переделка радиатора под теплообменник.

Метки: отопление своими руками

Участвовать в обсуждениях могут только зарегистрированные пользователи.

1

Использование трубчатого электронагревателя

Масляный обогреватель из батареиМногие отдают предпочтение самостоятельному изготовлению обогревателя из батареи, поскольку устройство экономично в использовании, если сравнивать с отоплением электричеством или твёрдым топливом.

Домашние мастера уже давно используют устройство из чугунной батареи и ТЭНа, которое имеет множество преимуществ. Главным достоинством можно считать экономный обогрев небольших помещений: курятника, гаража и т. п. , но при условии правильного подключения. Стоит отметить, что в таком варианте не нужно использовать дополнительные источники энергии.

Такое устройство можно использовать не только в качестве основного устройства для обогрева небольших помещений, но и для квартирного отопления, уже как дополнительный источник.

Трубчатый электронагреватель состоит из трубок, внутри которых находится спираль. Внутренняя часть трубки не соприкасается со спиралью, так как установлена специальная изоляция. Если установить такой элемент в чугунную батарею, можно получить массу выгод, а именно:

  • Теплообменник из радиатораконструкция отвечает всем нормам и является полностью безопасной для людей;
  • высокий коэффициент полезного действия;
  • ТЭНы не занимают много места, поскольку их основная часть находится непосредственно в отопительной системе;
  • экономичны в использовании, так как зачастую в них установлен терморегулятор;
  • употребляют энергии в несколько раз меньше по сравнению с обычными отопительными котлами или системами «Тёплый пол»;
  • для установки такого элемента обогрева не нужно получать какие-либо разрешения от контролирующих органов, достаточно вмонтировать его в систему сети.

Пошаговая инструкцияДля установки ТЭНа не нужно иметь особые знания в части электромонтажных работ. Зачастую в комплекте есть дополнительные элементы, крепежи и все необходимые детали для безопасного монтажа. Если говорить просто, то ТЭН только вкручивается в гнездо батареи из чугуна, а затем включается в розетку.

Важно! Трубчатый электронагреватель устанавливается исключительно в горизонтальном положении, а включать его можно только тогда, когда система наполнена теплоносителем (водой или любой подготовленной жидкостью).

ТЭНы имеют хороший уровень безопасности, поскольку в них вмонтирована система защиты от перегрева. Датчики контроля за температурным режимом размещаются как внутри, так и снаружи.

Самые новые модели трубчатых электронагревателей имеют два режима работы. Это позволяет их применять в разных целях, то есть и как основной источник теплоснабжения, и как дополнительный. В первом варианте ТЭН включается на полную мощность, а от перегрева его будет защищать система безопасности.

В качестве дополнительного или аварийного источника тепла его выгодно применять на дачах, где постоянно люди не проживают. Но следует учитывать тот факт, что за таким видом отопления потребуется следить зимой, чтобы не замерзали батареи.

Для эффективного нагрева помещения котёл из батареи своими руками нужно сделать с ТЭНом подходящей мощности. Чтобы правильно подобрать трубчатый электронагреватель, необходимо рассчитать количество теплоносителя в батарее, а тогда уже покупать устройство соответствующей мощности.

Отопление помещений водяным калорифером с вентилятором

Отопление помещений водяным калорифером с вентилятором

ТЭН электрический в чугунной батарее

serzmey написал.
тепловентилятор постоянно кушает киловаты,

Дык все, что греет кушает. Кстати тепловентилятор не хило и быстро согревает комнату. Плохо, что пыль подымает и гоняет ее все время.

Я весь дом грею теплоконвекторами, купил несколько штук по 2 квт примерно по 43 долл. Длинные и узкие, как раз под окна. Есть еще дешевле, но они для технических помещений. Хотя сейчас бы купил масляные. Но они у меня дома будут выше подоконников, поэтому и не купил. Они более теплоинерционные. А так, если заняться не чем, и есть непреодолимая тяга к кулибинству, тогда..

serzmey написал.
ТЭНы что вкручиваются вместо заглушки на 0.8-1К

дело хозяйское, греть будет нормально. Пару батарей на 1.5 квт может быть и хватит на комнату. Батарея должна быть для комфортной тепло конвекции обязательно под окном. Если поставить обогреватель не к внешней, а к внутренней стене, будет дуть по ногам.

Регистрация: 02.03.2011 Киев Сообщений: 6694

12.10.2012 в 02:03

Регистрация: 09.03.2010 Новосибирск Сообщений: 5309

12.10.2012 в 06:49

serzmey написал.
Тепловентилятор и конвертор и даже обычный масляный радиатор есть, тепловентилятор постоянно кушает киловаты, радиатор и конвектор меньше но все же больше по идее чем чугунные совковые батареи, скорость остывания меньше и соответственно время теплоотдачи у чугуна с маслом будет значительно больше, если часть масла постом останеться в секциях это абсолютно никак не скажется на эксплуатации. А вот насчет качества тэнов можно подробнее если кто в теме?

Вечный двигатель изобретаете?
Если чугуняка остывает медленнее чем масляный радиатор то она и нагревается дольше.
Чудес не бывает. Если на обогрев помещения надо истратить 10кВт часов, то Вы их истратите с любым типом обогревателя.

Popadopulos написал.
Сталкивался неоднократно: дамочки на работе и безграмотные инженегры распростаняют городские мифы о том что вентиляторные нагреватели с ракалённой спиралью сжигают кислород и сушат воздух.При том что в грамотно спроектированном тепловентиляторе спираль не раскаляется.
На требование дать физико-химическое обьяснение обычно следует отмаз, что они так “чувствуют”.Что является подтверждением их безграмотности и тупости.
Раскалённая пираль сжигает осевшую на неё пыль и ВОНЯЕТ.Нагретая спираль возгоняет из пыли все запахи.Пыли там оседает МИКРОГРАММЫ.Так что заметное количество кислорода сгореть не может физически,а вот вони добавляется.А дальше воняют уже дамочки и гипертоники.
На нихроме кислород ничего окислять не может-там всё уже окислено.
Влага из воздуха тоже никуда не девается,но вот относительная влажность зависит от температуры.И при нагреве несколько уменьшается.Эффект фена при сушке волос.

+1
Вы более грамотно с точки зрения физики изложили процесс.

-1
И что от этого объяснения меняется? Суть то осталось той же.
1) воняет, появляются продукты сгорания пусть и в небольших количествах
итог — некомфортно
2) люди вроде как греются, посему направляю этот “фен” в свою сторону
итог — “феном” ускоренно сушатся слизистые (рот, нос, глаза) и кожа, то бишь эффект тот же самый, что и при падении влажности в помещении

Предупреждение о безопасности

Конечно, соединение двух концов разряженной или умирающей батареи требует некоторых мер предосторожности. Всегда следите за тем, чтобы используемые вами батареи были щелочными, а не литиевыми; литиевые батареи имеют тенденцию взрываться при разряде и даже более склонны делать это, когда это происходит быстро.

Делайте это только с батарейками, которые в основном разряжены. Если вы используете новую батарею, она будет выделять гораздо больше тепла и может сжечь резистор и обжечь руку. Для новых батарей вам понадобится резистор 10 Ом.

wonderhowto.com

Своими руками: Сушилка на 6 катушек филамента, с программным управлением.

29

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

Здравствуйте, уважаемые коллеги, выношу на ваш суд конструкцию сушилки филамента, собранную своими р…

Критерии выбора необходимых материалов

Поскольку самодельный аппарат собирается из агрегатов, которые уже были когда-то использованы, в первую очередь необходимо оценить состояние труб. Особое внимание потребуется обращать на их стенки. Толщина их должна быть в несколько миллиметров. Если наблюдается появление коррозии, то нежелательно использовать такие трубы или перед применением обязательно устранить все дефекты. Всю ржавчину потребуется качественно убрать с металла щеткой, а после покрыть антикоррозионным составом, чтобы впредь проблема не возникала при эксплуатации.

Если отопительный прибор подсоединяется в квартиру или гараж, то все компоненты должны быть абсолютно качественными, поскольку такие системы подвергаются давлению большого количества атмосфер. Если стенка повреждена, то она не выдержит нагрузки и в итоге лопнет, что приведет к потере теплоносителя и поломке всего агрегата.

Для изготовления обычно используют трубы с диаметром примерно в 12 см. Для заглушки торцов применяется листовой металл соответствующего размера.

Чтобы сделать перепускные каналы и штуцера, потребуется использовать трубы меньшего диаметра, которые можно будет в итоге подключить к системе отопления. На штуцерах предварительно нарезается резьба, по этой причине необходимо соответствующее оборудование – «лерка» (для создания наружной резьбы) и метчик (для вырезания внутренней резьбы).

Масляный радиатор, изготовленный своими руками, можно сделать переносным. В таком случае будут использоваться трубы небольших размеров, а в качестве теплоносителя применяется масло. Вместо нагревательных элементов используются тэны. Выбор этого компонента зависит от площади помещения, которое необходимо отапливать. На такой прибор домашние мастера часто устанавливают дополнительно терморегулятор, который периодически включают и отключают нагревательный элемент.

Для хорошего крепления к стене также понадобятся прочные крючки, способные выдержать вес полученного агрегата. Для создания более эстетичного вида, их можно приобрести в магазине. Но если нет желания тратить дополнительные средства, то подойдут и прутки прочной арматуры, которые потребуется закрепить в стене. Предварительно крючки желательно покрасить в тот же цвет, которым окрашивался отопительный прибор – так арматура станет незаметной.

Монтаж ТЭНа

Электрическая часть самодельного обогревателя довольно простая по конструкции. Нагреватель, соединительный провод с вилкой – вот и все, что понадобится для ее монтажа. Для начала болгаркой вырезается пластина из металла, к которой будет прикреплен ТЭН. В ней высверливается или вырезается электросваркой отверстие согласно посадочному месту и крепежу нагревателя. Когда эта часть работы выполнена, пластина приваривается к оставленному для этих целей торцу нижней трубы. После обработки сварочных швов ТЭН устанавливается на свое место.

Монтаж ТЭНа

Прокладка между нагревателем и корпусом обогревателя делается из термо-маслостойкого материала (специальной резины). Электрический соединительный провод вполне подойдет от старого электроутюга. На этом сборку обогревателя на отработанном масле своими руками можно считать законченной. Остается залить теплоноситель и включить прибор в сеть.

Масло в обогреватель заливается в количестве 85% от внутреннего объема обогревателя.

Подключение проводов

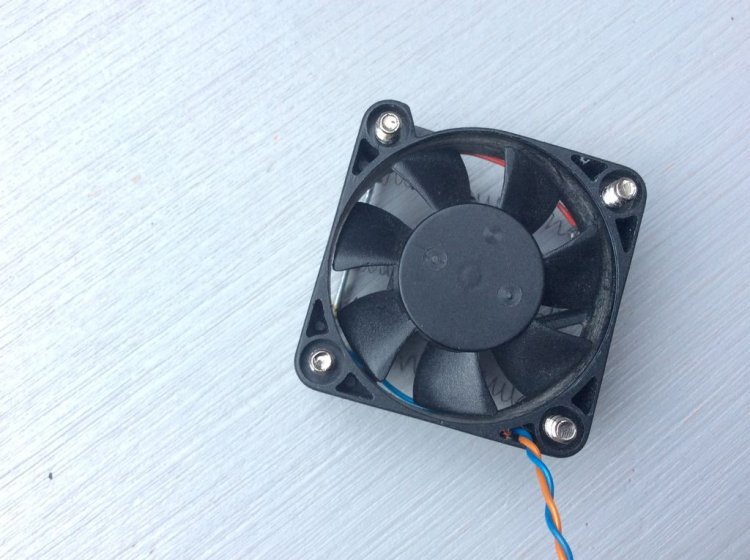

Провода вентилятора зачищаем и подключаем к нагревательному элементу, зажимая их винтами с обной стороны.

Мини электрический обогреватель 12 В 80 Вт

Мини электрический обогреватель 12 В 80 Вт

С другой стороны продеваем провод питания и подключаем к нагревательному элементу с другой стороны.

Мини электрический нагреватель 12 В 80 Вт

Мини электрический нагреватель 12 В 80 Вт

Для испытания работы нагревателя с вентилятором воспользуемся мощным источником питания. Я взял аккумулятор. Подключаем и замеряем потребляемый ток. Как и рассчитывалось, он составляет порядка 7 А. Все элементы нагреваются равномерно, обдуваются воздухом от вентилятора и выходит горячий воздух.

Грелки из аккумулятора и другие вещи, чтобы не мерзнуть зимой

Носки из мериносовой шерсти

Эти носки сделаны из шерсти тонкорунных овец .Эта ткань довольно прочная и теплая и как термобелье отводит пот.Эти носки помогут выдержать даже тридцатиградусный мороз. Они хорошо подойдут для занятий спортом в холодное время года.

Сушилка для обуви

Благодаря этой сушилке ваша батарея больше не будет всегда занята. Просто вечером после прогулки вставляете стельки в ботинки и на утро надеваете их теплыми и сухими.А еще в каждую стельку установлен ультрафиолетовый излучатель который, по словам продавцов, убивает бактерии и устраняет запахи.

Внешний аккумулятор-грелка.Это маленькое компактное устройство поместится в ваш карман или сумочку и всегда поможет подзарядить ваще устройство.Кроме это нажав на белою кнопку это устройство начнет греется как грелка.Оно хорошо подойдет для тех, у кого сильно мерзнут руки.Термобельё

Термобельё

Что бы зимой было тепло , не обязательно надевать несколько свитеров и шерстяные подштанники. Главное правило — многослойность. Первым слоем одежды должно быть термобельё ,оно хорошо удерживает естественное тепло тела и отводит пот , а главное позволяет вашему телу дышать.На алиэкспресс имеется множество разновидностей этого белья.

Стельки из овчины

Эти стельки выручат тех, у кого недостаточно теплая зимняя обувь.Овечья шерсть не только согреет вашм ноги, но и добавит мягкости и удобства ходьбы.Стелька приходит большова размера и вам просто нужно будет ее обрезать под свой по выделенным контурам.

Всем теплой зимушки.

zen.yandex.ru

4

Пошаговая инструкция

Для того чтобы изготовить обогреватель из батареи на основе ТЭНа, сначала необходимо тщательно промыть радиатор изнутри от ржавчин и других, образовавшихся за длительное время, загрязнений. А также нужно покрасить его снаружи и проверить на герметичность.

Дальше все действия выполняются в следующей последовательности:

  1. 1. Перед заливкой жидкости в батарею нужно прикрепить её к стене. Если сделать всё наоборот, то процесс установки усложнится, поскольку вес будет больше.
  2. 2. В место бокового нижнего входа вкручивается ТЭН и «усаживается» на паронитовую прокладку.
  3. 3. В верхнем отверстии с противоположной стороны вкручивается воздухоотводчик.
  4. 4. Все остальные отверстия закрываются обычными заглушками.
  5. 5. К ТЭНу подключается провод и система запускается.

Предварительно необходимо обязательно не забыть залить жидкость в батарею, после чего осуществлять запуск.

Кран маевского или клапан?

Можно обойтись и краном маевского, но тогда понадобится еще одна защита.

На первую секцию батареи (считая от тэна), монтируется внешний аварийный термостат с температурой срабатывания в районе 80-90С. Причем подключается он в разрыв питания самого тэна.схема подключения тэна в батарею с защитой по температуре через датчик

Когда родной термостат тэна не срабатывает, и вода начинает подходить к точке кипения, отрабатывает аварийный термодатчик. Он прерывает подачу напряжения и спасает батарею от взрыва.подключение рабочего термостата на электроотопление

Что лучше – аварийный клапан или внешний термостат? Предпочтительнее иметь все же клапан.

Конструкция получается проще и надежнее.

Самодельные обогреватели

Обогреватель из чугунной батареи своими руками

Главное — безопасность.

Когда необходим самодельный обогреватель для дома, дачи или гаража? Делать нагревательные приборы своими руками обычных людей толкает отсутствие централизованного отопления (в случае с гаражом или загородным домом). Для дома самодельная отопительная техника понадобится в ходе проведения строительных работ или в осенне-весенний период, когда централизованная подача тепла либо еще не включена, либо уже прекращена. Кстати, это самый подходящий момент делать замену труб отопления .

Обогреватель своими руками для дома люди делают с целью экономии на покупке оборудования заводского изготовления, цена на которые бывает очень высокой. Однако независимо от причин, по которым изготавливаются самодельные нагревательные приборы, все работы должны выполняться профессионально и в строгом соответствии с государственными нормами о безопасной эксплуатации подобного оборудования.

Сборка и проверка работоспособности

Если была взята старая батарея, её необходимо прочистить. Если батареи нет в наличии, её можно сварить самостоятельно из стальных труб.

В нижнем патрубке батареи монтируем ТЭН, отверстие для него делается болгаркой, а затем он крепится болтами. Но также необходимо оставить место и под помпу. Оба эти элемента не должны соприкасаться друг с другом.

Установить конструкцию рекомендуется на мобильную (имеющую колесики) подставку. Её можно собрать, используя стальные уголки, швеллеры и т. д.

Когда конструкция готова, остаётся проверить герметичность и залить масло. Перед первым запуском желательно аппарат заземлить.

Масляный регулятор, собранный собственными руками, станет эффективным обогревателем для гаража. Единственный его недостаток — большое потребление электричества.

5

Некоторые советы

После изготовления, монтажа и подключения батареи нужно соблюдать некоторые правила безопасной эксплуатации.

Следует помнить, что использовать устройство нельзя без присмотра человека. Если это невозможно, то необходимо дополнительно оборудовать систему аварийного отключения, установив датчик и термореле.

Вода внутри не должна достигать температуры более 80 градусов. Это приведёт к повышению давления. А также к электросети нельзя подключаться «на скрутках». Все провода должны быть изолированы. В комнатах с повышенной влажностью устройство не рекомендуется применять.

Таким способом сделать обогреватель своими руками из подручных материалов несложно, а использование чугунного радиатора значительно удешевит производство.

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.как выбрать узо для квартиры и дома

Ошибка №14

Простой модульный автомат для этого не годится.

почему нельзя подключать батарею с тэном через автомат

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.трещина в обогревательном тэне бойлера

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”. 111_bjettokom

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.провод с вилкой для подключения батареи с тэном

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.схема подключения тэна в батарею как правильно

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15

Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.оголенные контакты на термореле тэна в батареи как исправить

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

Подбор материалов

Как ясно из вышесказанного, для получения самодельного обогревателя потребуется где-то раздобыть следующие составные части:

  • корпус;
  • масло;
  • ТЭН;
  • мобильную подставку;
  • устройства управления и автоматики.

В качестве корпуса можно заимствовать старый радиатор из системы центрального отопления, листовой или секционный. Вполне подойдет и автомобильный, или любое похожее изделие, конструкция которого позволит жидкости циркулировать внутри естественным или искусственным (при помощи электромотора) образом. Можно также изготовить своими руками замкнутый контур из стальных труб.

Главное – не забывать, что непременным условием нормального функционирования системы будет обеспечение герметичности корпуса. Если жидкость станет подтекать, то едва ли такой самодельный прибор принесет больше пользы, чем доставит хлопот.

Что касается масла, то, во-первых, его количество должно закладываться исходя из расчета

85 % от объема корпуса. Остальная часть полости заполняется воздухом. Эта 15 % область сохраняется для того, чтобы во время работы масло вследствие температурного расширения не раздавило корпус.

Во-вторых, качественные характеристики жидкости должны удовлетворять как минимум двум критериям: чистота и термостойкость. Грязь и примеси будут сокращать срок службы нагревательного элемента, вызывая оседание на нем накипи. А приличная температура ТЭН говорит о том, что следует подбирать техническое масло соответствующей марки. Подходящим вариантом будет, например, трансформаторное.

Количество и характеристики ТЭН выбираются в зависимости от требуемой мощности обогревателя (и с учетом габаритных размеров корпуса). Условно можно считать, что для создания комфортной атмосферы в помещении с обычной высотой потолков требуется

1 кВт на 10 кв. м. Для комнат с высокими потолками, плохо утепленных, расположенных в холодных районах и т. п. необходимы в несколько раз более мощные изделия.

Разумеется, должны учитываться и возможности питающей электросети в месте, где планируется использовать созданный своими руками прибор

В плане долговечности немаловажно также рассмотреть возможные сочетания металлов ТЭН и корпуса. Скажем, не рекомендуется применять нагреватели с магниевым анодом

комбинировать алюминий и обычную сталь (не нержавеющую) с медью.

Сообщества                             Гараж Мечты                             Блог                                 ТЭН в радиатор, стоит ли

Установка ТЭНа в корпус обогревателя

Поскольку конструкция, по всей вероятности, будет иметь внушительную массу, то мобильная платформа на колесах, если таковая планируется к включению в состав самодельного прибора, должна выдерживать возложенную на нее нагрузку. Ее можно изготовить, например, из стального проката – уголков, швеллеров и т. п. материалов.

Переключатели или реостат подбираются в соответствии с общей мощностной нагрузкой прибора.

В качестве термостата следует применять пластину из биметалла (взятую, например, из старого утюга). Подбирая для него настройку с оптимальными температурными характеристиками, исходить нужно не только из соображений экономии электроэнергии, но и из того, что чрезмерный нагрев может спровоцировать повышение давления внутри корпуса до слишком высокого уровня.

Для лучшей гарантии безопасности дополнительно можно предусмотреть термопредохранитель. Или аналогичный выключатель, срабатывающий при определенном давлении.
