Вентиляция для жилых и нежилых помещений: современная классификация существующих систем

👷‍♂️Сухие строки научного определения гласят, что вентиляция частного дома представляет собой процесс специально организованного воздухообмена (от латинского

Естественная и искусственная система вентиляции

Поток воздуха в системе вентиляции может создаваться двумя способами:

  • Естественным образом, за счет разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления. Соответственно, такая вентиляция называется естественной.
  • Искусственным образом с помощью вентилятора. Это искусственная или механическая вентиляция.

Естественные системы вентиляции используются при строительстве типового жилья: свежий воздух через неплотности в окнах и дверях попадает в помещение и удаляется через вентиляционные каналы, вытяжные решетки которых расположены на кухне и в санузлах. Такая вентиляция дешева, надежна (нет движущихся частей и автоматики) и долговечна.

Обратной стороной дешевизны естественных систем вентиляции является сильная зависимость их эффективности от внешних факторов — температуры воздуха, направления и скорости ветра и других. Кроме этого, такие системы в принципе нерегулируемы и при определенных погодных условиях просто перестают работать.

Искусственная (механическая) вентиляция применяется там, где недостаточноестественной. Поскольку в механической системе используется вентилятор, фильтр,воздухонагреватель и другие элементы, позволяющие перемещать, очищать и нагревать воздух, такие системы могут поддерживать комфортные условия в обслуживаемых помещениях независимо от времени года и условий окружающей среды. Именно поэтому в квартирах, коттеджах и офисах стараются по возможности устанавливать искусственные системы вентиляции.

Что же такое приточная вентиляция?

При вентилировании, воздух, который находился в помещении, содержащий неприятные запахи, CO2 и другие вредные компоненты, заменяется свежим воздухом, поступающим с улицы. Поскольку для мегаполисов качество воздуха на улицах оставляет желать лучшего, то  помимо шума в помещение будет попадать загазованный и пыльный воздух, с высоким содержанием СО2, что негативно влияет на работоспособность людей. Решением этой проблемы является, опять же, приточная система вентиляции с очисткой воздуха, оснащенная специальным оборудованием для подготовки воздуха – нагреватели, фильтры, увлажнители, осушители и т.д.

Движение воздуха в приточной системе

Движение воздуха в приточной системе

Рассмотрим, что же входит в состав системы приточной местной вентиляции. По рисунку разберем главные составляющие и их назначение.

Начнем с азов: что такое вентиляция?

Вентиляция – это воздухообмен, регулируемый с помощью комплекса специальных приспособлений.

Медики установили, что взрослый здоровый человек в среднем вдыхает около 20 тысяч литров воздуха в сутки. Чтобы мы чувствовали себя в норме и могли эффективно трудиться, воздух должен иметь определенный химический состав, включающий ионы, фитонциды и норму озона.

Состав воздуха, пригодного для дыхания

Состав воздуха, пригодного для дыхания

Не всегда естественным путем воздух такого качества попадает в помещения. Чтобы наладить этот процесс, используется система вентиляции. Она обеспечивает продвижение воздушных масс внутри помещения, их приток с улицы и вывод отработанной атмосферы. Чем интенсивнее эксплуатация помещения – тем мощнее должна быть вентиляционная система.

Как устроена приточная вентиляция?

Приточная вентиляция устроена следующим образом — это устройство с механическим принципом работы, которое эффективно функционирует независимо от времени года и погодных условий. В этом ее принципиальное отличие от естественной вентиляции. Как работает приточная вентиляция? Скорость воздушного потока «приточки» формируется вентилятором, нагнетающим воздух в вентиляционные каналы. По сети воздуховодов он попадает в комнаты. Для работы требуется электричество, но энергопотребление механизма невысокое.

Что такое приточная вентиляция - схема системы.

Классификация современных вентиляционных систем

В современном мире типов систем вентиляции достаточно много, поскольку разные системы предназначены для эксплуатации в зданиях различного функционального назначения, выполняют разноплановые функции и обеспечивают строго заданные условия для конкретного помещения (очищают качественно воздух от любых частиц и взвесей, поддерживают в стабильном режиме определенные показатели температуры и влажности). По функциональному предназначению и условиям эксплуатации современные вентсистемы можно разделить на нижеперечисленные типы:

  • Естественную и принудительную;
  • Вытяжную и приточную;
  • Локальную или общеобменную;
  • Канальную и бесканальную.

Естественно, что каждый тип систем имеет свои уникальные технические и эксплуатационные характеристики с которыми стоит познакомиться подробнее.

Зачем в частном доме нужна вентиляция

Качество воздуха должно в полной мере обеспечивать комфортное состояние человеческого организма. Это в один голос утверждают ГОСТы и СНиПы, регламентирующие параметры микроклимата в помещениях. К важнейшим факторам комфортного микроклимата относятся следующие показатели воздушной среды:

  • чистота и степень свежести воздуха;
  • температура и влажность воздуха.

Чтобы эти показатели всегда оставались в допустимых пределах, обустраивается система вентиляции в частном доме, схема которой индивидуально рассчитывается для каждого отдельного случая.

Перед вентиляцией ставятся две основные задачи:

  • удаление во внешнюю среду воздуха с повышенным содержанием пыли и углекислого газа;
  • приток чистого, насыщенного кислородом воздуха с улицы.
система вентиляции в частном доме схема

8 причин установить вентиляциюИсточник technosip.ru

В чем причины плохой работы вентиляции?

В соответствии со строительными нормами и правилами в многоквартирных домах обустраивается система естественной вентиляции. Как правило, вытяжки находятся на кухне и в санузлах. Она работает следующим образом – свежий воздух проникает в дом через микрощели в окнах, зазоры между плитами, а вытяжки на кухне и в ванной комнате обеспечивают выведение отработанных воздушных масс.

К сожалению, с работой этой системы достаточно часто возникают проблемы. Это касается как жителей домов из старого жилого фонда, так и тех, кто живет в новостройках. Ни для кого не секрет, что покупка нового жилья не означает отсутствие проблем с инженерными сетями.

Есть несколько причин, по которым вентиляция квартир перестает нормально работать:

  • Загрязнение воздуховодов. Со временем вентканалы покрываются грязью и пылью. Просвет каналов уменьшается, эффективность вытяжки падает;
  • Обледенение вытяжной трубы. Зимой, из-за недостаточного прогрева и отсутствия области низкого давления центральный канал вытяжки перемерзает. Наросты льда затрудняют ход воздуха.

Но основная причина, по которой в большинстве случаев ухудшается работа вентиляции – это массовая установка пластиковых окон владельцами квартир. В большинстве домов, построенных в прошлом веке, приточная система по проекту не предусмотрена. В таких строениях приток воздуха с улицы в помещения обеспечивается через микрощели в деревянных рамах окон. Замена деревянных конструкций на «пластик» приводит к «герметизации» квартиры. Это нарушает принцип естественно-приточной вентиляции: отработанный воздух уходит, а свежий не поступает.

Классификации систем вентиляции по разным признакам

Системы воздухообмена подразделяются на разные виды по нескольким признакам:

Признак классификации Подвиды
По организации перемещения воздушных потоков Механическая
Естественная
По функциональному назначению Вытяжная
Приточная
Приточно-вытяжная
По области обслуживания Общеобменная
Местная
По конструкции Канальная
Бесканальная

Вентсистемы включают в себя разнообразное оборудование и могут быть скомбинированы с системами обогрева и шумоподавления. Для воздухообменного процесса используют различные виды вентиляторов, тепловые завесы, фильтры, глушители шума, воздуховоды, обогреватели, решетки разной формы и клапаны.

Рассмотрим перечисленные типы вентсистем подробнее.

Классификация по назначению

При выборе подходящего варианта надо опираться сразу на несколько показателей:

  1. Площадь помещения.
  2. Конфигурация.
  3. Местонахождение.
  4. Назначение.

Немаловажную роль играет допустимый бюджет, в зависимости от которого выбирается даже воздухозаборная решётка.

Требования к вентиляции – нормы расхода воздуха

Базовыми показателями для проектирования вентиляционной системы служат нормы расхода поступающего воздуха и кратности воздухообмена, предусмотренные соответствующими СНиПами:

  • Вентиляционная система должна обеспечивать подачу воздуха в количестве не меньшем, чем требуется для комфортного нахождения в помещении людей. Для одного человека это 30 м³/час, если на него приходится площадь помещения больше чем 20 м² или 3 м³/час на каждый квадратный метр, если на одного человека выделено площади меньше 20 м².
  • Для жилых и связанных с ними помещений с определенным функционалом, расход воздуха определяется следующими нормами:
  1. В жилую комнату должно поступать минимум 3 м³/час, на каждый квадратный метр площади.
  2. В ванную и туалет – 25 м³/час.
  3. В совмещенный санузел – свыше 50 м³/час.
  4. На кухню – в зависимости от типа печи и количества конфорок: электрическая и газовая двухконфорочная – 60 м³/час; газовая четырехконфорочная – 90 м³/час.
вытяжная вентиляция в частном доме

Вытяжка над газовой плитой как один из вариантов вентиляции на кухне в частном домеИсточник deskgram.net

  • Кратность воздухообмена частного дома должна быть в следующих пределах:
  1. не менее одного объема в час, если в помещении постоянно находятся люди;
  2. не менее одного объема в 5 часов (0,2 объема/час) для технических помещений.

Приточная и вытяжная система вентиляции

Приточная система вентиляции предназначена для подачи свежего воздуха в помещения. При необходимости подаваемый воздух может нагреваться или охлаждаться, увлажняться, а также очищаться от пыли.

Вытяжная вентиляция, напротив, удаляет из помещения загрязненный воздух.Приточная и вытяжная вентиляция, как правило, используются совместно, при этом их производительность должна быть сбалансирована, иначе в помещении будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей».

Вытяжная

Отработанный воздух выводится через вытяжку. Обычно речь идёт о составе, который первоначально наполнен различными вредными веществами. При желании естественную вытяжку легко усилить принудительной. Для этого вытяжные отверстия дополняют вентиляторами. От площади помещения зависит эффективность данной системы.

Что такое механическая вентиляция

По принципу работы механические системы вентиляции ничем не отличаются от естественных, за исключением оборудования, обеспечивающего подачу воздуха принудительным методом. Они состоят из устройств, создающих тягу и обеспечивающих воздухообмен.  Данные установки отличаются мощностью, габаритами и методом управления.

Существующие виды систем механической вентиляции имеют преимущество, которое состоит в возможности организовать автономный воздушный обмен, независимо от погодных и климатических условий. При этом подача/удаление воздуха может осуществляться в нужном расчетном количестве. Применение фильтрующих элементов, охлаждающих и нагревательных устройств в механических вентиляционных приборах, намного расширяет функциональность оборудования и повышает его эффективность.

Недостатков у таких систем практически нет, за исключением их стоимости.

Естественная вентиляция.

Системы вентиляции - естественная вентиляция.

В отличие от принудительной вентиляции и систем кондиционирования, главным преимуществом естественной вентиляции является экономичность, так как система не задействует энергоёмкое вентиляционное оборудование и натуральность воздуха, поступающего в помещение. Не менее важными достоинствами естественной вентиляции является компактность, так как система не загромождает площади, и дешевизна – не требует больших затрат на установку и обслуживание.

Как понять, что вентиляция не справляется со своей задачей?

Есть несколько признаков, которые могут указывать на неудовлетворительную работу вентиляционной системы:

  • «кухонные» и «туалетные» запахи сохраняются длительное время после окончания готовки;
  • в помещении держится высокий уровень влажности;
  • духота, спертость воздуха;
  • на стенах могут отходить обои, появляется плесень;
  • запотевание окон.

Отсутствие нормального воздухообмена самым негативным образом сказываются на здоровье человека. Плохая терморегуляция, в сочетании с избытком влаги и продуктов дыхания способствуют снижению иммунитета, приводят к головным болям, плохому самочувствию, обострению хронических заболеваний.

Местная и общеобменная вентиляция

Для регулярной очистки лучше найти одну обслуживающую организацию, чтобы специалисты внимательно изучили особенности вентиляционной системы и придерживались графика работ. График очистки составляется индивидуально для каждого клиента, но обязательной является ежегодная очистка и дезинфекция всей системы вентиляции. На пищевых производствах необходимо ежедневно очищать вытяжки над плитой и внутренние поверхности вытяжных каналов.

Местная и общеобменная система вентиляции

Местная вентиляция предназначена для подачи свежего воздуха на определенные места (местная приточная вентиляция) или для удаления загрязненного воздуха от мест образования вредных выделений (местная вытяжная вентиляция). Местную вытяжную вентиляцию применяют в тех случаях, когда места вредных выделений локализованы иможно не допустить их распространения по всему помещению.Местная вентиляция используется, преимущественно, на производстве.В бытовых же условиях применяется общеобменная вентиляция. Исключением являются кухонные вытяжки, которые представляют собой местную вытяжную вентиляцию.

Общеобменная вентиляция, в отличии от местной, предназначена для вентиляции воздуха во всем помещении. Общеобменная вентиляция так же может быть приточной и вытяжной. Приточную общеобменную вентиляцию, как правило, необходимо выполнять с подогревом и фильтрацией приточного воздуха, поэтому такая вентиляция должна быть механической (искусственной). Общеобменная вытяжная вентиляция может бытьпроще приточной и выполняться в виде вентилятора, установленного в окне или отверстие в стене, поскольку удаляемый воздух не требуется обрабатывать. При небольших объемах вентилируемого воздуха используют механическую приточную и естественную вытяжную вентиляцию, которая заметно дешевле механической.

Подбор вентиляционного оборудования

Если говорить в двух словах, то чем выше потери давления в сети воздуховодов, тем мощнее должен быть вентилятор в системе, чтобы прокачать ее и обеспечить необходимые параметры на выходе из решеток.

Каждый вентилятор обладает характеристикой, по которой можно увидеть зависимость выдаваемого расхода от суммарных потерь давления. То есть, чем выше потери, тем меньший расход может обеспечить вентилятор. Более подробно о подборе вентиляционного оборудования можно прочитать в соответствующей статье.

Рассмотрим последний вопрос системы управления приточной вентиляцией. Система автоматики приточной системы вентиляции контролирует:

  • приток нужного количества свежего воздуха (в зависимости от содержания СО2 в квартире или доме);
  • состояние загрязненности фильтров;
  • процесс нагрева приточного воздуха (зимой);
  • процесс охлаждения приточного воздуха (летом);
  • процесс увлажнения (с помощью специальных датчиков);
  • процесс осушения воздуха.

Отдельно хочется отметить, что можно делать систему приточной вентиляции вместе с кондиционированием. (ссылка)

Получить бесплатную консультацию инженера по приточной вентиляции

Получить!

Виды воздуховодов для вентиляции

В системы вентилирования входят различные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью естественной и механической вентиляции. Основной их функцией является транспортировка воздушных масс для создания комфортного микроклимата.

Эффективность их работы напрямую зависит от трех факторов:

  • форма воздуховодов;
  • используемый для их изготовления материал;
  • размер сечения устройства.

Важно! При выборе воздуховодов основное внимание необходимо уделить вышеперечисленным основным характеристикам. Но не менее важными параметрами будут компактность, прочность, шумоизоляция и герметичность.

Пример обустройства пластикового воздуховода для кухонной вытяжки

Пример обустройства пластикового воздуховода для кухонной вытяжки

Классификация воздуховодов по виду материала:

  1. Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.
  2. Пластиковые – используются для любых помещений. Основной плюс данного типа в том, что из таких конструкций можно собрать канал необходимой конфигурации. Данный материал имеет еще и высокий уровень шумо- и теплоизоляции.

Классификация по типу сечения:

  1. Прямоугольные – легки в установке. Прямые линии не требуют дополнительных креплений.
  2. Круглые – имеют большой диапазон размеров, занимают небольшие площади.
Использование в системе вентиляции гибкого гофрированного воздуховода

Использование в системе вентиляции гибкого гофрированного воздуховода

Существует еще разделение на жесткие и гибкие воздуховоды. Гибкие применяются там, где необходимо разветвление каналов. Для их монтажа требуются дополнительные крепления. Чаще всего только комбинирование различных видов воздуховодов приносит нужные результаты.

Рекуператор

При обустройстве приточно-вытяжной вентиляции в частных домах, ощутимую экономию дает использование систем с подогревом приточного воздуха, получившие название «приточно-вытяжная вентиляция с рекуперацией».

Рекуператорами называют приточно-вытяжные установки, оснащенные внутренним теплообменником. Проходя через рекуператор, разогретые в помещении воздушные потоки, что выводятся на улицу, нагревают теплообменник. Через этот же теплообменник проходит холодный воздух с улицы, соответственно, нагреваясь перед тем, как попасть в помещение.

система вентиляции в частном доме схема

Схема работы вентиляции с рекуперациейИсточник airclimat.ru

приточно вытяжная вентиляция в доме

Фазы работы рекуператора в режиме приточно-вытяжной вентиляции в домеИсточник moydomik.net

Наборная и моноблочная система вентиляции

Наборная система вентиляции собирается из отдельных компонентов — вентилятора, глушителя, фильтра, системы автоматики и т.д. Такая система обычно размещается в отдельном помещении — венткамере или за подвесным потолком (при небольшой производительности). Достоинством наборных систем является возможность вентиляции любых помещений — от небольших квартир и офисов до торговых залов супермаркетов и целых зданий. Недостатком — необходимость профессионального расчета и проектирования, а также большие габариты. В разделе Состав систем вентиляции рассказывается о том, из каких компонентов собирается типовая наборная система.

В моноблочной системе вентиляции (вентустановке) все компоненты размещаются в едином шумоизолированном корпусе. Моноблочные системы могут быть приточные, вытяжные и приточно-вытяжные. Приточно-вытяжные установки часто комплектуются встроенным рекуператором, которые позволяет экономить энергию, затрачиваемую на подогрев приточного воздуха. Моноблочные вентустановки имеют ряд преимуществ перед наборными системами:

  • Поскольку все компоненты расположены в шумоизолированном корпусе, уровень шума моноблочных установок заметно ниже, чем наборных систем. Благодаря этому моноблочные системы небольшой производительности можно размещать в жилых помещениях, в то время как наборные системы обычно требуется устанавливать в подсобных помещениях или в специально обустроенных вентиляционных камерах.
  • Все элементы вентиляционной установки подбираются, тестируются и отлаживаются для совместной работы на этапе производства, поэтому моноблочные системы обладают максимально возможной эффективностью и сбалансированностью.
  • Благодаря компактному корпусу монтировать вентустановки проще и быстрее, чем наборные системы вентиляции.

Подробнее о вентиляционных установках рассказывается в разделе Вентиляция квартир и коттеджей.

Виды вентиляторов для помещений с механической вентиляцией

Учитывая назначение помещений и их размеры, подбирают необходимую модель вентилятора. В жилых домах необходимость вытяжной вентиляции связана с плохой вытяжкой на кухне, отсутствием окон в ванной комнате и туалете. Это приводит к плохому воздухообмену в домах и распространению нежелательных запахов в жилые помещения. В этом случае улучшить микроклимат поможет вентилятор. Выбор вентиляторов основывается на нескольких критериях.

Схема работы вентиляционной установки со встроенным вентилятором

Схема работы вентиляционной установки со встроенным вентилятором

Для максимально хорошей работы вытяжной системы необходимо брать во внимание следующее:

  • производительность;
  • шумовые характеристики;
  • степень защиты от влаги;
  • степень защиты от высоких температур;
  • удобная эксплуатация.

На данный момент для помещений с механической вытяжной системой вентилирования существует огромное количество вентиляторов. В большинстве случаев их выбор зависит от их предназначения. Бывают вентиляторы оконные, кухонные, для ванной комнаты и туалета, кафе и ресторанов, и много других.

Вентилятор с электронной панелью управления

Вентилятор с электронной панелью управления

С подогревом

Приточная система с подогревом нужна, если снаружи часто образуются минусовые температуры. Иначе комната быстро заполняется холодным воздухом, что ведёт к частым простудам. Допустим вариант, когда температура воздуха внутри автоматически поднимается до цифр, заранее заданных владельцем.

как работает вентиляция с фильтрациейвентиляция с фильтрацией

Канальная и бесканальная система вентиляции

Следующая характеристика, по которой классифицируют вентиляционные системы – это способ конструкции. Они могут быть канальные и бесканальные.

Канальная система состоит из множества воздуховодов, основная задача которых – транспортировать воздух. Важным плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она может быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным или круглым сечением. Наибольшей популярностью в наши дни пользуются установки с прямоугольным сечением.

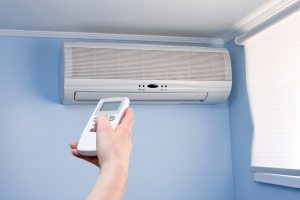

Кондиционер с функцией климат-контроля как часть общей вентиляционной системы жилища

Кондиционер с функцией климат-контроля как часть общей вентиляционной системы жилища

Бесканальная система не имеет воздуховодов. Она основывается на применении вентиляторов, установленных, например, в проеме стены. Воздушные массы при такой системе движутся через зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной или моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, из которых она состоит. Ими являются вентиляционный фильтр, глушитель, устройство автоматики, различные типы вентиляторов. Ее плюсом всегда будет то, что она способна вентилировать любое помещение. Это может быть и маленький офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.

Схема размещения вентиляционных каналов внутри помещений

Схема размещения вентиляционных каналов внутри помещений

Если же проектируется моноблочная система, то ее необходимым условием будет компактность. Это связано с тем, что разместить ее нужно в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована единым целым.

Важно! Основное достоинство моноблочной системы – ее шумоизоляция. Также следует отметить маленькие габариты и простоту монтажа.

Советы, рекомендации, нюансы

Нередко владельцы частных домов снисходительно относятся к требованиям по вентилированию собственного дома, особенно, если они могут повлечь дополнительные расходы. Приведем некоторые заблуждения относительно применения технических средств в жилых помещениях.

  • Установка кондиционера решит все проблемы вентилирования.

Кондиционер в состоянии изменить показатели воздуха, охладить или нагреть воздух, осушить его. Но он не создает круговорота воздуха. В доме с работающим кондиционером установится комфортная температура, но через пару часов организм почувствует недостаток кислорода и переизбыток углекислого газа.

вытяжная вентиляция в частном доме

Вместе с кондиционерами всегда монтируется и вентиляцияИсточник anantaircon.podbean.com

  • Если установить вытяжной вентилятор, этого будет предостаточно для хорошего проветривания дома.

В случае установки пластиковых герметичных стеклопакетов и дверей приток воздуха отсутствует, значит, будет отсутствовать и вытяжка/удаление воздушных масс. Через несколько минут работы вытяжки в помещении установится давление, которое просто не будет выталкивать воздух к лопастям вентилятора.

  • Периодическое проветривание или открытое окно на режим микропроветривания решит все вопросы.

Полноценно вопрос вентиляции решен не будет, так как остаются достаточно большие промежутки времени, в течение которого проветривать дом не удастся, например, ночью. Если летом это решаемый вопрос, то микропроветривание в зимнее время чревато сквозняками, которые быстро выстудят помещение, не дав ему проветриться.

Видео описание

Еще несколько аргументов в пользу установки качественной системы вентиляции в частном доме – на видео:

Зачем нужна естественная и приточная вентиляция в квартиреЗачем нужна естественная и приточная вентиляция в квартире
