Вентиляция в гараже своими руками: схема, пошаговая инструкция


Вентиляция в гараже своими руками: схема, зачем нужна, выбор оборудования. Нюансы вентиляция погреба и смотровой ямы, подробная пошаговая инструкция с фото.

Что вы получаете, обустроив вентиляцию

  • за счет притока свежего воздуха нормализуете температуру в помещении, добиваясь максимального для себя комфорта;
  • устраняете среду, благодатную для появления конденсата и сырости;
  • удаляете из помещения опасные для человеческой жизнедеятельности вредные газы и примеси, неминуемые при хранении горючих веществ;
  • продлеваете срок службы своего автомобиля, защищая его от коррозии;
  • получаете возможность хранить в гараже не только комплектующие и инструменты, но и продукты питания;
  • добиваетесь приятного для ремонта и отдыха микроклимата в гараже.

Назначение подвальной вентиляции

На расстоянии от 1-1,5 метров ниже уровня земли грунт в наших средних широтах не промерзает даже в суровые зимы. Выделяемое им тепло нагревает воздух в подвальном помещении, который поднимается вверх и при соприкосновении с холодными перекрытиями содержащаяся в нем влага осаждается на них в виде конденсата. Это приводит к повышению уровня влажности и «капели» с потолка. А так как погреб – помещение закрытое, без окон и форточек, то воздух в нем застаивается.

Все это приводит к следующим негативным последствиям:

  • постоянная сырость становится причиной гниения деревянных деталей оборудования погреба и коррозии металлических;
  • непременно появляющаяся в таких условиях плесень вместе с насекомыми и болезнетворными микробами пагубно влияет на хранящиеся в погребе продукты;
  • если для просушки часто открывать крышку погреба, влага проникает в помещение гаража и вызывает коррозию кузова автомобиля и других его узлов.
Результат хранения автомобиля в сыром помещении

Результат хранения автомобиля в сыром помещении Источник svarkaprosto.ru

Но знать, как правильно сделать вентиляцию в погребе гаража своими руками, нужно не только по этим причинам. Сам автомобиль или обустроенная в гараже мастерская могут пагубно влиять на овощи и консервацию в погребе, так как в него будут проникать выхлопные газы, пары токсичных веществ. Их нужно как-то удалять, чтобы они не оседали на продуктах.

Наконец, в хранилище необходимо поддерживать определённую температуру, не допуская сильного переохлаждения воздуха зимой и перегревания летом. Именно поэтому в нем требуется наладить постоянный и, желательно, регулируемый воздухообмен. Особенно если близко залегают грунтовые воды, не позволяющие просушивать помещение естественным путём.

Обратите внимание! Проветриваться должен не только погреб, но и сам гараж, под которым он устроен.

Гаражная вентиляционная система

Гаражная вентиляционная система Источник www.project-home.ru

Гараж, защита и.т.п.

Что из себя предоставляет гаражное помещение? Это здание закрытого типа, предназначенное для сохранения средств передвижения в надлежащем состоянии. Оно обеспечивает надёжную защиту от окружающей среды, которая очень часто бывает переменчивой.

Именно поэтому автовладельцы стараются либо приобрести себе гаражное укрытие, либо платить финансовые средства для хранения машины на закрытой автостоянке.

Если у человека уже есть гараж и он хочет, чтобы с его металлическим другом ничего не случилось, он обязательно должен позаботиться о вентиляции в яме гаража. Именно из этой области могут возникать трудности при длительном хранении.

Нужна ли вентиляция в гараже

Несмотря на очевидный ответ, следует уточнить список задач, которые поможет решить соответствующая инженерная система:

  1. Вместе с автомобилем в помещение поступает влага. Достаточно мощная вентиляция для гаража ускоряет ее удаление, препятствуя возникновению и развитию процессов коррозии.
  2. Одновременно с потоком воздуха из атмосферы помещения удаляются выхлопные газы, иные неприятные и опасные для человека химические соединения.
  3. Устраняются условия, благоприятные для накопления конденсата на мебели, инструментах, частях строительных конструкций.
  4. В определенных погодных условиях приток свежего воздуха помогает поддерживать комфортные температурные условия.

Следует отметить, что наружу выбрасываются механические, химические и органические загрязнения. Это упрощает создание условий, подходящих для длительного хранения фруктов и других продуктов питания.

Разумное решение – пространство под гаражом часто используют для строительства многофункционального погребаРазумное решение – пространство под гаражом часто используют для строительства многофункционального погребаПравильное устройство вентиляции в гараже продлевает срок службы (годности) инвентаря, мебели, иного оборудования и складских запасовПравильное устройство вентиляции в гараже продлевает срок службы (годности) инвентаря, мебели, иного оборудования и складских запасов

С учетом действенных защитных свойств, финансовые вложения в такую систему являются экономически целесообразными. При отсутствии негативных воздействий инструменты и другие дорогие изделия дольше сохраняют свои потребительские характеристики в безупречном состоянии. Дополнительным преимуществом является снижение расходов на поддержание хороших санитарно-гигиенических условий.

На типовой схеме вентиляции в гараже стрелками показаны пути перемещения воздухаНа типовой схеме вентиляции в гараже стрелками показаны пути перемещения воздуха

Андрей Павленков

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

Спросить у специалиста

“Этот рисунок поясняет необходимость точного расчета. Автор этого проекта разделил систему на две части для обеспечения достаточной скорости обмена воздуха в отдельных помещениях. Сложнее получить хороший результат при использовании простейшей комбинации из одного приточного отверстия и вытяжного канала.”

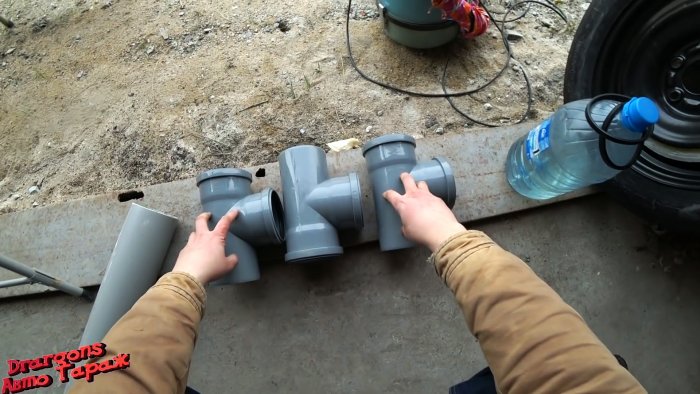

Материалы:

  • Канализационная пластиковая труба 110 мм – 2-3 м;
  • пластиковые тройники 110 мм – 3 шт.
Как в разы увеличить тягу вентиляции в гараже или погребе естественным способом без вентилятора

Какая бывает?

Независимо от того, с каким гаражом приходится иметь дело, существует 3 способа устройства вентиляции. Они отличаются технологией монтажа и эффективностью, поэтому вам остается выбрать наиболее подходящий, чтобы извлечь из решения максимально возможный КПД.

Естественная

Самый дешевый и распространенный вариант, при котором разница между температурами внутри и снаружи помещения обеспечивает идеальный воздухообмен через 2 вентиляционных отверстия. Изготавливается из канализационных труб и доступна для устройства даже новичку.



Как это работает

Через вытяжное наполненный вредными веществами воздух выходит наружу — через притяжное поступает уже чистая воздушная масса.

Плюсы:

  • дешево и сердито;
  • простейший монтаж;
  • нет зависимости от электроснабжения.

Минусы:

  • летом ухудшается воздухообмен;
  • необходимо регулярно очищать воздухообменники;
  • при резких перепадах давления наблюдаются неприятные сквозняки.

Принудительная

Устройство механического типа, которое позволяет добиться всегда комфортной температуры в любое время года. Состоит, как правило, из:

  • фильтра;
  • вентилятора;
  • калорифера.

Как это работает

В воздуховод монтируется вентилятор — лучше выбирать осевые либо канальные варианты. Он удаляет грязный воздух из помещения. Чистый воздух обрабатывается фильтром и подогревается электрокалорифером  — и только затем уже поступает непосредственно в гараж.

Плюсы:

  • не только очищает, но и нагревает воздух, позволяя сэкономить на частичном обогреве помещения;
  • стабильная работа системы.

Минусы:

  • требует сложных расчетов для обеспечения оптимального воздухообмена;
  • в расходы на обслуживание включаются расходы за электричество;
  • монтаж далеко не всегда оказывается доступным.

Комбинированная

Отличается от естественной включением в систему дополнительного элемента — электровентилятора, удаляющего отработанный воздух.

Как это работает

Электровентилятор на вытяжном отверстии выгоняет грязный воздух из помещения. В остальном — все аналогично системе естественной вентиляции.

Плюсы:

  • нет зависимости от температуры снаружи помещения;
  • достаточно дешевый способ нормализации воздухообмена.

Минусы:

  • нет подогрева воздушного потока;
  • каналы быстро загрязняются и требуют скрупулезной чистки.

Приточная

Отличается от естественной наличием только одного канала, через который воздух и поступает внутрь. По сути, такой тип вентиляции позволяет обновлять воздух в гараже, постоянно «подбрасывая» свежую его порцию.

Как это работает

Аналогично естественной воздух выходит через вытяжные отверстия и поступает через приточные.

Плюсы:

  • недорого и просто

Минусы:

  • не всегда удается найти правильный баланс между размещением притяжных и вытяжных каналов.

Экономический вопрос в оборудовании гаража вентиляцией

Естественно наиболее дешевым вариантом для вас будет естественная вентиляция в гараже. При этом у нас и не возникает вопрос как сделать вентиляцию в гараже своими руками. Для выполнения этой процедуры достаточно просто сделать два отверстия внизу и вверху гаража.

Комбинированная заставит вас потратить немного денег на электрический вентилятор и в последствии на электроэнергию для него. Как и первый вариант, он достаточно быстро выполняется и самостоятельно без должной подготовки. И наконец, механическая система заставит выложить владельца гаража сумму довольно ощутимую. Цены начинаются от 1000 $, а верхний порог трудно даже сказать. Всё будет зависеть от применяемого оборудования и сложности монтажа.

Нормы и правила

Обустраивая вентиляцию в гараже, помните о том, что есть нормы СНиП, которых необходимо придерживаться — в противном случае вероятность получить штраф высока как никогда.

Изучите их внимательно в разделе СНиП 21-02*99. Отметим, что свежий воздух должен поступать в объеме как минимум 180 литров час и течение суток обновлять весь внутренний объема гаража как минимум 6 раз.

Как это работает?

Приточная система работает в соответствии с естественным типом вентиляции, описанным выше. Вытяжная система механизирована и вывод воздуха в атмосферу обеспечивает вытяжной вентилятор.

Преимущества комбинированного типа вентилирования:

  • он сравнительно независим от времени года;
  • простота монтажа.

Недостатки:

  • в холодное время года воздух внутри гаража быстро охлаждается;
  • электровентилятор требует регулярного обслуживания;
  • воздух, забираемый снаружи, не подвержен очистке.

Разумеется, каждый владелец гаража будет выбирать тип системы самостоятельно и исходя из своего бюджета и целей, в которых гаражное помещение используется. Так или иначе, необходимо заметить, что установка вентиляционной системы того или иного типа в гараже очень важна для владельца с эксплуатационной точки зрения.

Размеры канализационных и вентиляционных труб

Стандартные диаметры пластиковых воздуховодов, вентиляционного оборудования (вентиляторов диффузоров и т.д), а также соединительных и крепежных фасонных изделий составляют: 100; 125; 150; 200 мм. Далее идут менее ходовые, для создания вентиляционной системы, размеры.

Стандартные диаметры ПВХ канализационных труб и фитингов составляют: 110; 160; 200; perehodniki.jpg

Исходя из представленных выше параметров, видно, что они не совпадают со стандартными диаметрами воздуховодов. Если собирать естественную вентиляционную систему, используя фановые составляющие соответствующего размера, то, в общем, проблем быть не должно. Но, если придется состыковываться с уже существующим вентиляционным каналом, тогда налицо несовпадения. Таких переходников в природе не существует, а делать их кустарными методами достаточно сложно и долго.

С трудностями можно столкнуться, подбирая вентиляторы и другое оборудование при создании принудительной приточно-вытяжной вентиляционной системы. Так же как и воздуховоды, такое оборудование имеет стандартные «вентиляционные» размеры, а, значит, не подойдет по диаметру.

Материалы и инструменты

  • металлические либо пластиковые трубы;
  • герметик;
  • вентилятор;
  • электрокалорифер для механической системы вентиляции;
  • болгарка;
  • перфоратор и др.

Смотрите видео

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража

Для создания этой системы подойдет серийная бытовая техникаДля создания этой системы подойдет серийная бытовая техника

При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.

Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборовАвтоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов

Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.

Такая техника способна быстро очистить крупный гараж от загрязненного воздухаТакая техника способна быстро очистить крупный гараж от загрязненного воздухаЭтот центробежный вентилятор пригоден для эксплуатации на открытом воздухеЭтот центробежный вентилятор пригоден для эксплуатации на открытом воздухе

Если использовать такое решение, получиться снизить уровень шумов в помещении.

Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции каналаВытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции каналаДля создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерскойДля создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской

Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.

Соединение гибких труб для вентиляции в гараже с прочным заборным устройствомСоединение гибких труб для вентиляции в гараже с прочным заборным устройствомСложный проектСложный проект

В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:

  • потолок (1) из железобетонной плиты;
  • стены из кирпича (3, 5);
  • входной канал (2);
  • котел отопления на твердом топливе (6) с дымоходом (4);
  • стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
  • фильтр (8);
  • калорифер (9) со встроенными электрическими нагревателями;
  • вентилятор (10) канального типа;
  • тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
  • угольник (12), выполняющий аналогичные функции на торцевой части канала.

К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.

В погребе или подвале

Если в вашем гараже есть погреб или подвал, и вы планируете использовать его для хранения продуктов питания, вспомогательных средств и не только, то без вентиляции не обойтись. Однако облегчает дело тот факт, что прекрасно справится с циркуляцией воздуха в помещении обычный вывод пластиковых труб.

Правда, есть нюансы: приточную трубу нужно выводить на расстоянии как минимум 50 см от уровня пола. Что же до вытяжной, то она размещается аккурат под потолком подвала и выводится непосредственно на крышу гаража. Оптимально, если вы ее хорошенько утеплите: так вы защитите трубу от конденсата.

При выводе избегайте каких-либо сложных изгибов — должна быть максимально простая конструкция, исправно выполняющая свою задачу.

Усиливает эффект использование в надземных частях гаража кирпичей со сквозными отверстиями. Однако это всего лишь рекомендация, а не строгое руководство к действию.

Изучите внимательно схемы вентиляции, разработанные для других гаражей и уже опробованные на практике.

Как сделать правильно вентиляцию в гараже: пошаговая инструкция, полезные рекомендации, важные нюансы

К сведению! Вентиляцию в гараже без подвала сделать можно с применением аналогичных методик. Для принудительной подачи (удаления) воздуха систему дополняют соответствующей техникой.

В смотровой яме

Идеально проводить работы непосредственно в момент ее монтажа. В противном случае придется разбивать всю конструкцию и обустраивать заново.

Вентиляция в смотровой яме выполняется за счет создания дополнительного канала сразу после выравнивания дна и стен. Для этого понадобится пластиковая труба. Идеально, если с диаметром сечения не меньше 10 см. Она вставляется в горизонтальную траншею таким образом, чтобы нижний конец почти упирался в дно, и выводится через стену.

В итоге, даже при накинутом сверху помосте обеспечивается отличная циркуляция воздуха. И это — при минимальном вложении сил и средств в проект.

Посмотрите на то, как это делают другие владельцы гаражей.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

  • создание проекта;
  • приобретение нужных материалов;
  • утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется. Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха.

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Фото вентиляции в гараже

Также рекомендуем просмотреть:

  • Вытяжка 60 см
  • Черная вытяжка
  • Рекуператор для дома
  • Вентиляция в бане
  • Труба для вытяжки
  • Почему потеют окна
  • Приточный клапан в стену
  • Осушитель воздуха
  • Приточная вентиляция
  • Норма влажности воздуха
  • Вентиляция в частном доме
  • Как сделать вентиляцию своими руками
  • Приточный клапан на окно
  • Увлажнитель воздуха
  • Обратный клапан на вентиляцию
  • Вытяжка для кухни
  • Фильтр для вытяжки
  • Встраиваемая вытяжка
  • Установка вытяжки
  • Вентилятор для ванной
  • Напольный кондиционер
  • Вентилятор для вытяжки
  • Вытяжка для ванной
  • Воздушное отопление дома
  • Как выбрать кондиционер
  • Короб для вытяжки
  • Бесшумные вытяжки
  • Пластиковые воздуховоды
  • Вытяжка в вентиляцию
  • Как почистить вытяжку
  • Сплит-система
  • Вытяжка в погребе

Принудительная вентиляция в гараже

Вытяжка в гараже из пластиковых трубМеханический тип вытяжки работает гораздо эффективнее – он обеспечивает полное и быстрое проветривание. Перед ее установкой не требуется рассчитывать площадь помещения, так как приток поступает не самостоятельно, а за счет встроенных вентиляторов для вентиляции в гараже. Система производит замену воздушных масс по всему объему, включая смотровую яму и погреб.

Для этого требуется приобрести качественное оборудование и обеспечить его питанием от электросети. Это единственный минус системы – покупка вытяжного и приточного модулей. Они стоят дорого, но зато внутри всегда будет сухо и тепло.

В случае с обустройством подземного гаража подходит только механический способ проветривания.

Комбинированная вентиляция

Такая система имеет хорошую эффективность, при этом дает возможность сэкономить на оборудовании и электроэнергии.

Вытяжка в гараже из пластиковых труб

Отдельно можно создать систему вентиляции смотровой ямы

Принцип заключается в распределении потоков воздуха: один из них – естественный, а для другого используется автоматический механизм.

В выводном отверстии нужно установить вентилятор для вытяжки – он будет освобождать место, высасывая отработанные массы наружу. Свежие же будут наполнять появившийся свободный объем естественным путем. В такой конструкции расположение вводящих и выводящих проходов не имеет значения: их можно монтировать там, где удобно.

Недостаток комбинированного устройства вентиляции – в необходимости постоянного включения и выключения аппаратуры. Решить проблему легко с помощью программируемой техники с таймером, но на такое оборудование придется потратиться. Еще один минус: внутрь ветер поступает естественным образом, а значит, не подогревается и не очищается. Из-за этого вытяжной прибор будет периодически засоряться, что требует регулярной очистки и профилактических мероприятий.
