Вентиляция в гараже – тонкости устройства и советы по выбору системы вентилирования гаража


Поэтому делать вентиляцию в гараже своими руками следует максимально вдумчиво и правильно. Влаги внутри должно быть как можно меньше, а выхлопные газы уходить на улицу должны как можно быстрее.

Классы воздухообмена в гараже

Необходимо заметить, что проветривание гаражного бокса с подвалом и без него практически не отличаются друг от друга.

Вентиляция в гараже своими руками может быть изготовлена по следующим схемам:

  • естественная. Является самой простой из всех. Воздухообмен в помещении осуществляется за счет различия температур в помещении и снаружи;
  • механическая (принудительная). Система является дорогостоящей, однако наиболее эффективной. Воздухообмен происходит за счет оборудования, производящего поступление и удаление воздуха;
  • комбинированная. Работает аналогично естественной, отличаясь добавлением в схему вентилятора для удаления воздуха из помещения.

Что вы получаете, обустроив вентиляцию

  • за счет притока свежего воздуха нормализуете температуру в помещении, добиваясь максимального для себя комфорта;
  • устраняете среду, благодатную для появления конденсата и сырости;
  • удаляете из помещения опасные для человеческой жизнедеятельности вредные газы и примеси, неминуемые при хранении горючих веществ;
  • продлеваете срок службы своего автомобиля, защищая его от коррозии;
  • получаете возможность хранить в гараже не только комплектующие и инструменты, но и продукты питания;
  • добиваетесь приятного для ремонта и отдыха микроклимата в гараже.

Какая бывает?

Независимо от того, с каким гаражом приходится иметь дело, существует 3 способа устройства вентиляции. Они отличаются технологией монтажа и эффективностью, поэтому вам остается выбрать наиболее подходящий, чтобы извлечь из решения максимально возможный КПД.

Естественная

Самый дешевый и распространенный вариант, при котором разница между температурами внутри и снаружи помещения обеспечивает идеальный воздухообмен через 2 вентиляционных отверстия. Изготавливается из канализационных труб и доступна для устройства даже новичку.



Как это работает

Через вытяжное наполненный вредными веществами воздух выходит наружу — через притяжное поступает уже чистая воздушная масса.

Плюсы:

  • дешево и сердито;
  • простейший монтаж;
  • нет зависимости от электроснабжения.

Минусы:

  • летом ухудшается воздухообмен;
  • необходимо регулярно очищать воздухообменники;
  • при резких перепадах давления наблюдаются неприятные сквозняки.

Принудительная

Устройство механического типа, которое позволяет добиться всегда комфортной температуры в любое время года. Состоит, как правило, из:

  • фильтра;
  • вентилятора;
  • калорифера.

Как это работает

В воздуховод монтируется вентилятор — лучше выбирать осевые либо канальные варианты. Он удаляет грязный воздух из помещения. Чистый воздух обрабатывается фильтром и подогревается электрокалорифером  — и только затем уже поступает непосредственно в гараж.

Плюсы:

  • не только очищает, но и нагревает воздух, позволяя сэкономить на частичном обогреве помещения;
  • стабильная работа системы.

Минусы:

  • требует сложных расчетов для обеспечения оптимального воздухообмена;
  • в расходы на обслуживание включаются расходы за электричество;
  • монтаж далеко не всегда оказывается доступным.

Комбинированная

Отличается от естественной включением в систему дополнительного элемента — электровентилятора, удаляющего отработанный воздух.

Как это работает

Электровентилятор на вытяжном отверстии выгоняет грязный воздух из помещения. В остальном — все аналогично системе естественной вентиляции.

Плюсы:

  • нет зависимости от температуры снаружи помещения;
  • достаточно дешевый способ нормализации воздухообмена.

Минусы:

  • нет подогрева воздушного потока;
  • каналы быстро загрязняются и требуют скрупулезной чистки.

Приточная

Отличается от естественной наличием только одного канала, через который воздух и поступает внутрь. По сути, такой тип вентиляции позволяет обновлять воздух в гараже, постоянно «подбрасывая» свежую его порцию.

Как это работает

Аналогично естественной воздух выходит через вытяжные отверстия и поступает через приточные.

Плюсы:

  • недорого и просто

Минусы:

  • не всегда удается найти правильный баланс между размещением притяжных и вытяжных каналов.

Основные требования

Каждый частный дом оборудован подвалом, добавляя дополнительные квадратные метры полезной площади, которую используют под погреб, кладовку, спортзал или мастерскую. При обустройстве придерживаются правил:

  • Его располагают так, чтобы одна из сторон примыкала к одной из внешних стен жилого дома.
  • Ограничивают использование источника света в виде электрической лампочки. В погребе не устанавливают окна, чтобы не допустить проникновения прямых солнечных лучей.
  • Обеспечивают приток свежего воздуха установкой вентиляции.
  • Поддерживают влажность не ниже 90%, температуры в пределах 2–3 градусов Цельсия.

Видео описание

Наглядно про вентиляцию в подвале гаража показано в следующем видеоролике:

Схема естественной вентиляции гаража

Естественная вентиляция в гараже своими руками схема:

Вариант 1:

  • приточные отверстия размещены внизу, внутри стены;
  • вытяжные – внутри противоположной стены вверху, либо в потолке.

Циркуляция воздушных потоков: приточный воздух подается снизу, проходит помещение, постепенно прогреваясь, поднимается вверх, выходит через вытяжку.

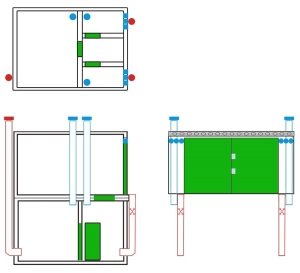

вентиляция гаража с подвалом схема

Вариант 2:

  • вытяжка размещена так же;
  • приток подается сверху через проемы, расположенные по обе стороны гаражных ворот.

Воздухообмен: свежий воздухопоток, попадая сверху, сначала опускается вниз, затем прогревается и поднимается снова вверх, чтобы выйти через вытяжные отверстия.

Вариант 3:

  • приток подается через вентиляционную трубу, установленную внизу короткой стены;
  • вытяжка организована также трубой, выходящей наружу через потолок.

Процесс смены воздушных масс происходит благодаря разнице температурных показателей потоков. Поступающий воздух холоднее, тяжелее теплого отработанного, который вытесняется через вытяжной канал.

Нормы и правила

Обустраивая вентиляцию в гараже, помните о том, что есть нормы СНиП, которых необходимо придерживаться — в противном случае вероятность получить штраф высока как никогда.

Изучите их внимательно в разделе СНиП 21-02*99. Отметим, что свежий воздух должен поступать в объеме как минимум 180 литров час и течение суток обновлять весь внутренний объема гаража как минимум 6 раз.

Материалы и инструменты

  • металлические либо пластиковые трубы;
  • герметик;
  • вентилятор;
  • электрокалорифер для механической системы вентиляции;
  • болгарка;
  • перфоратор и др.

Комбинированная вентиляция металлического гаража

В металлическом гараже без подвала, площадь которого незначительна, достаточно будет смонтировать комбинированную вентиляционную систему. Способ действия конструкции заключается в подаче воздуха естественным путем, при этом вывод воздушного потока обеспечивается по средствам осевого вентилятора.

Комбинированная система вентиляции предполагает установку вытяжного вентилятораКомбинированная система вентиляции предполагает установку вытяжного вентилятора

Совет! При комбинированной системе вентиляции гаража без погреба идеально подойдет бытовой вентилятор, мощность которого составляет 100 Вт. К примеру, модель СК-125С – установка которая обеспечит 10 кратный воздухообмен, что соответствует установленным нормам.

Устройство вентиляции в металлическом гараже

Монтаж вентиляции в металлическом гараже производится аналогично методу вентилирования в обычных гаражах. Особенностью вентиляции железного гаража является то, что приточные отверстия устраивают в верхней части стены, стараясь расположить их на определенном расстоянии от запора ворот. Это поможет избежать взлома ворот через вентиляционные проемы. Приточные отверстия снабжают защитными решетками.

Имеющиеся в интернете видео-примеры демонстрируют устройство вентиляции в железной конструкции гаража.

Схема обустройства приточно-вытяжной вентиляции в гараже с погребом, состоящим из нескольких отделений

Схема обустройства приточно-вытяжной вентиляции в гараже с погребом, состоящим из нескольких отделений

Как правило, в железных боксах отсутствует смотровая яма, поэтому верхних отверстий вполне хватит для необходимого воздухообмена. Дополнительное поступление приточного потока может осуществляться через неплотные притворы под воздействием ветра.

При отсутствии вентиляции на поверхностях металлического гаража появляется конденсат. Кроме качественного вентилирования, избежать появление конденсата, поможет утепление пола. Для этого сначала застилают поверхность пола рубероидом, бетонируют и покрывают линолеумом.

Рекомендации и сведения о том, как сделать вентиляцию в гараже, помогут создать оптимальные условия, при которых будет обеспечена сохранность автомобиля и комфортное нахождение в помещении гаража людей.

Основная задача вентиляции

Она обязана удалять водяные пары, проветривать гараж и очищать воздух от вредных для человека газов и ядовитых испарений.

Должна не допускать образование конденсата на потолке и стенах помещения. Она должна способствовать сушке кузова автомобиля, заехавшего в гараж после движения по лужам.

Схемы дефлекторов

Схемы дефлекторов.

Система вентиляции обязательно должна быть в гараже, независимо от того, из чего он был построен. Любое помещение обязано получать приток чистого воздуха.

Отсутствие вентиляции становится причиной возникновения на стенках гаража конденсата. Такое явление связано с отсутствием особых вентиляционных каналов, которые не были запланированы при проектировании гаража. Казалось бы, гараж закрыт со всех сторон, откуда же появляется влага? Обычно таких источников несколько:

  1. Влага, поступающая из почвы. Причиной является отсутствие гидроизоляции пола гаража.
  2. Влага, которую занес сам автомобиль.

Температура стенок гаража соответствует температуре наружного воздуха. При похолодании теплый воздух превращается в конденсат, начинающий оседать на стенках гаража.

Чтобы бороться с таким явлением, необходимо свести к минимуму возникновение конденсата. С этой целью требуется создать в гараже систему вентиляции. Сначала необходимо просверлить отверстия, чтобы проложить трубы для вытяжки и подачи свежего воздуха. Отверстия приточных каналов должны находиться над полом, а вытяжные должны быть под потолком. Отверстия должны находиться диагонально друг относительно друга. Другими словами, одна пара отверстий должна находиться в правой стороне, а другая в левой.

При этом площадь отверстий должна равняться 0,3% из расчета площади гаража. Для того чтобы оградить гараж от проникновения ненужных предметов, требуется закрыть вентиляционные отверстия особыми стальными решетками. Каждое отверстие просверливается непосредственно в стенках гаража.

Вернуться к оглавлению

Установка комбинированной схемы

Такая схема практически не отличается от предыдущей. Точно так же будет делаться отверстие с одной стороны гаража на высоте десяти сантиметров от пола. Отличие состоит лишь в том, что нет необходимости делать вытяжное отверстие в противоположной стене. Установка вентилятора позволяет делать его в любом месте.

Добавляем вытяжной вентилятор

В комбинированной схеме добавляем вытяжной вентилятор

Таким образом, комбинированный способ обмена воздухом является более подходящим, так как будет работать эффективно в любое время года.

Что касается вентиляторов, потребление электроэнергии у многих из них минимальное, поэтому при покупке стоит выбирать тот, который будет издавать наименьшее количество шума.

Технологическая карта процесса

Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.

Шаг 1. Расчеты.

На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.

Шаг 2. Начертите схему расположения вентиляционных отверстий.

Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.

Шаг 3. Оформите проем, в который будет поступать воздух.

Делается это перфоратором  — просто отсчитайте от пола как минимум 10 см.

Шаг 4. Оформите выход.

Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.

Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.

Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.

Шаг 7. Поставьте дефлектор на трубы.

Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.

Часто задаваемые вопросы

Как устроить в помещении гаража камеру для покраски автомобиля?

Покрасочный гараж является весьма специфической территорией, которая предъявляет владельцу свои требования.

Они усложняются тем, что в гараже необходимо иметь:

  • подвал значительной глубины;
  • усовершенствованную мощную вентиляционную систему забора и выброса воздуха и отработанных газов;
  • необходимо удалить камеру от любых жилых помещений;
  • очень важно исключить контакт воздуха из камеры покраски с любыми пищевыми продуктами;
  • помещение камеры должна быть отлично изолировано от внешней среды;
  • нагревательные элементы, фильтры, как и всё остальное оборудование, должны соответствовать нормам пожаробезопасности.

Как оборудовать гараж для сварки?

При различных работах, связанных с ремонтом или модификацией автомобиля владелец нередко использует сварку. Хороший вариант – сварочный аппарат, использующий вольфрамовые электроды для сварки в газозащитной среде.

Зимнее время года: открывать или закрывать гаражные ворота?

Может показаться странным, но в зимний период коррозия разъедает металл автомобиля сильнее, чем летом, так что в теплое время года металлический гараж при отсутствии системы вентилирования проветривают посредством открытия ворот настежь, а вот зимой при низкой температуре ворота открывать не нужно, что опять-таки связано с влажностью. Заметим, что утепление металлического гаража данной проблемы не решает.

В погребе или подвале

Если в вашем гараже есть погреб или подвал, и вы планируете использовать его для хранения продуктов питания, вспомогательных средств и не только, то без вентиляции не обойтись. Однако облегчает дело тот факт, что прекрасно справится с циркуляцией воздуха в помещении обычный вывод пластиковых труб.

Правда, есть нюансы: приточную трубу нужно выводить на расстоянии как минимум 50 см от уровня пола. Что же до вытяжной, то она размещается аккурат под потолком подвала и выводится непосредственно на крышу гаража. Оптимально, если вы ее хорошенько утеплите: так вы защитите трубу от конденсата.

При выводе избегайте каких-либо сложных изгибов — должна быть максимально простая конструкция, исправно выполняющая свою задачу.

Усиливает эффект использование в надземных частях гаража кирпичей со сквозными отверстиями. Однако это всего лишь рекомендация, а не строгое руководство к действию.

Изучите внимательно схемы вентиляции, разработанные для других гаражей и уже опробованные на практике.

Механический воздухообмен

Принудительная вентиляция в гараже осуществляется за счет установки в отверстия для притока и вытяжки воздуха вентиляторов. Однако существуют и другие устройства, способные справляться с этой задачей.

Приведем лишь некоторые из них:

  • Нагревательная лампочка. Ее установка производится в саму трубу. Благодаря ей происходит нагревание воздуха, а вследствие этого усиливается напор;
  • Флюгер-диффузор. Крепится на трубу, выполняющую приточную функцию. Работает за счет напора ветра;
  • Дефлектор. В отличие от флюгера-диффузора, устанавливается на вытяжке. Лучший обмен обеспечивается благодаря разжижению воздуха;
  • Моноблок. Среди специалистов по вытяжке считается лучшим вариантом для обеспечения вентиляции в гараже. Благодаря этой системе у владельца появляется возможность контроля всего процесса воздухообмена. Воздухообмен, сделанный таким способом, будет самым эффективным по сравнению с естественным и комбинированным. Единственный минус – стоимость установки, которая может достигать 240 тысяч рублей и более.

Однако в некоторых случаях принудительная вентиляция в гараже своими руками может быть и совсем недорогой. Для этого нужно сделать то же самое, что и для установки естественной вентиляции: перфоратором проделать отверстия в противоположных друг другу стенах по диагонали и установить в них трубы. Далее на входные отверстия воздуховодов устанавливается по вентилятору.

Такая схема позволит регулировать воздухообмен в любое время года. Для того, чтобы зимой воздуховод и сам гаражный бокс не замерзали, можно поставить задвижки или регуляторы оборотов вентиляторов. А для сохранения помещения от влаги зимой специалисты советуют закрывать смотровую яму или погреб.

Как сделать правильно вентиляцию в гараже: пошаговая инструкция, полезные рекомендации, важные нюансы

К сведению! Вентиляцию в гараже без подвала сделать можно с применением аналогичных методик. Для принудительной подачи (удаления) воздуха систему дополняют соответствующей техникой.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

  • создание проекта;
  • приобретение нужных материалов;
  • утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется. Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха.

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Комбинированная вытяжка

В такой системе взаимное расположение каналов не играет такой роли, как в предыдущих вариантах. Приточное и вытяжное отверстие можно сделать, соответственно, у пола и у потолка, можно – на одной высоте или на одной стене. Единственное ограничение – каналы не делают друг напротив друга; при таком расположении воздух течет между этими точками, не затрагивая остальное пространство.

Решетки защищают вентиляцию от грызунов

Решетки защищают вентиляцию от грызунов Источник nataros.ru

Особенность комбинированной системы состоит в том, что приточный канал функционирует в естественном режиме, а выводной канал – в принудительном. В него встраивается вентилятор; для гаража это означает, что запускается процесс, в котором воздух принудительно удаляется из гаражного бокса, а на его место поступает свежий воздух с улицы.

Комбинированная схема обладает приятным соотношением экономичности и практичности. Она рассчитана на круглогодичное функционирование, при этом затраты остаются минимальными. Предпочтение лучше отдавать устройствам с корпусом из пластика и специальной конструкцией крыльчатки.

Такие модели не боятся коррозии и работают в режиме постоянной вентиляции. Подходящую модель выбирают, исходя из габаритов, рекомендуемой площади обслуживания, других параметров (например, бесшумной работы). Перед тем, как монтировать вентилятор, воздуховод желательно утеплить.

Приточный вентилятор для организации принудительной вентиляции

Приточный вентилятор для организации принудительной вентиляции Источник nataros.ru


Коротко о главном

Гараж нуждается в продуманной вентиляционной системе, ведь недостаточный или неэффективный воздухообмен способен сделать помещение некомфортным и для машины, и для ее владельца. Исправить ситуацию можно, организовав естественную, принудительную или смешанную вентиляцию.

Устройство естественной вентиляции считается наиболее простым вариантом, не требующим финансовых вливаний и особых навыков. Начинать следует с расчетов минимально допустимого диаметра труб, способного качественно вентилировать помещение заданного размера. Если в гараже есть смотровая яма или подвал, система несколько видоизменяется.
